Ten artykuł zawiera Szybką Instrukcję Instalacji (QIG) dla Zestawu Kamery Konferencyjnej Elo 4K, P/N: E988153.

Kopia .pdf jest załączona do tego artykułu wiedzy.

Instalacja: Elo zaleca montaż kamery na górze wyświetlacza. Montaż kamery z boku lub od dołu wymaga rotacji obrazu za pomocą oprogramowania. Niektóre programy mogą nie udostępniać funkcji rotacji.

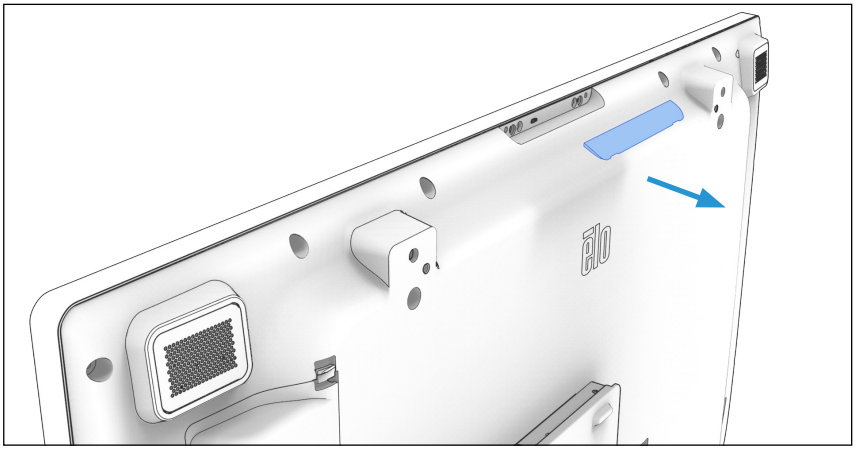

Krok 1 - Usuń pokrywę Elo Edge Connect TM z góry wyświetlacza IDS, delikatnie ciągnąc palcami.

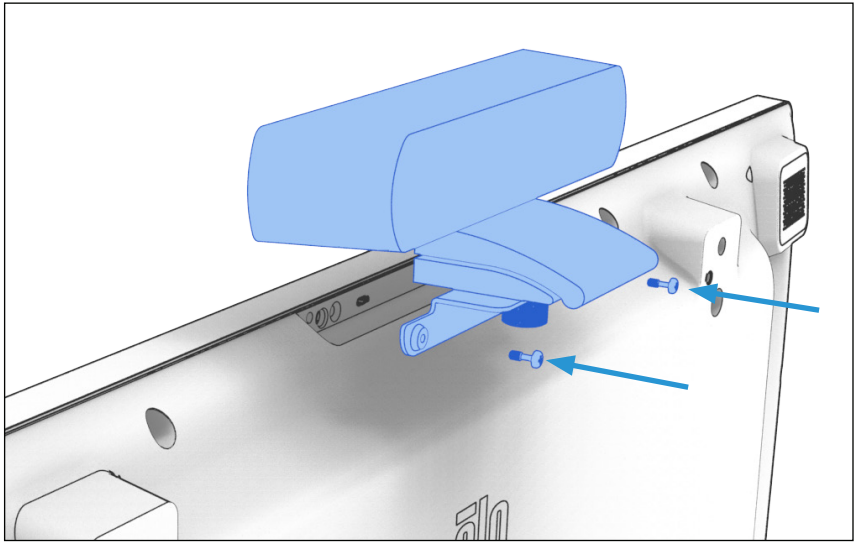

Krok 2 - Przymocuj kamerę do wyświetlacza za pomocą dwóch śrub (w zestawie) i śrubokrętu krzyżakowego (nie w zestawie).

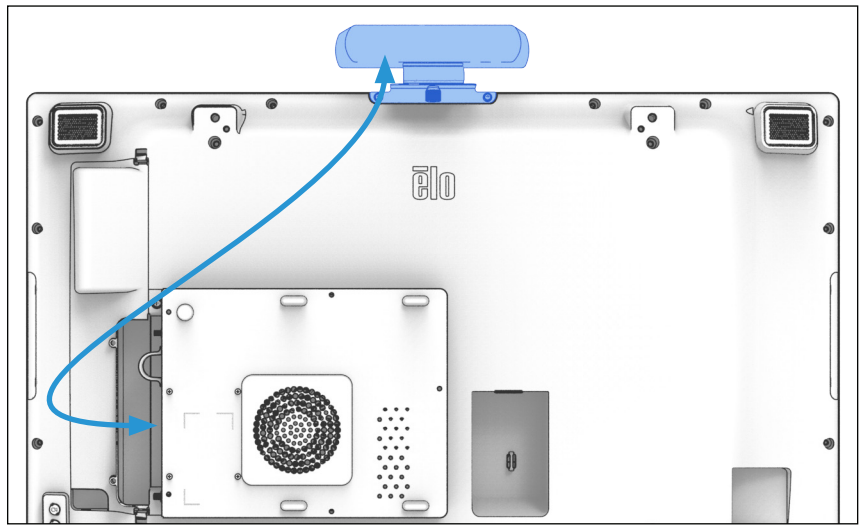

Krok 3 - Podłącz kamerę do urządzenia komputerowego Elo (sprzedawane osobno) lub do urządzenia komputerowego firm trzecich za pomocą kabla USB typu C do typu A (w zestawie). Aby osiągnąć lepszą kompatybilność i rozdzielczość 4K, Elo zaleca podłączenie kamery do portu USB3.0.



Krok 4 - Uruchom aplikację kamerową lub oprogramowanie konferencyjne i wybierz „Elo Conference Camera” w menu rozwijanym kamery lub w obszarze ustawień.




Zawartość Pudełka

• 1x Kamera Konferencyjna Elo z przymocowanym uchwytem.

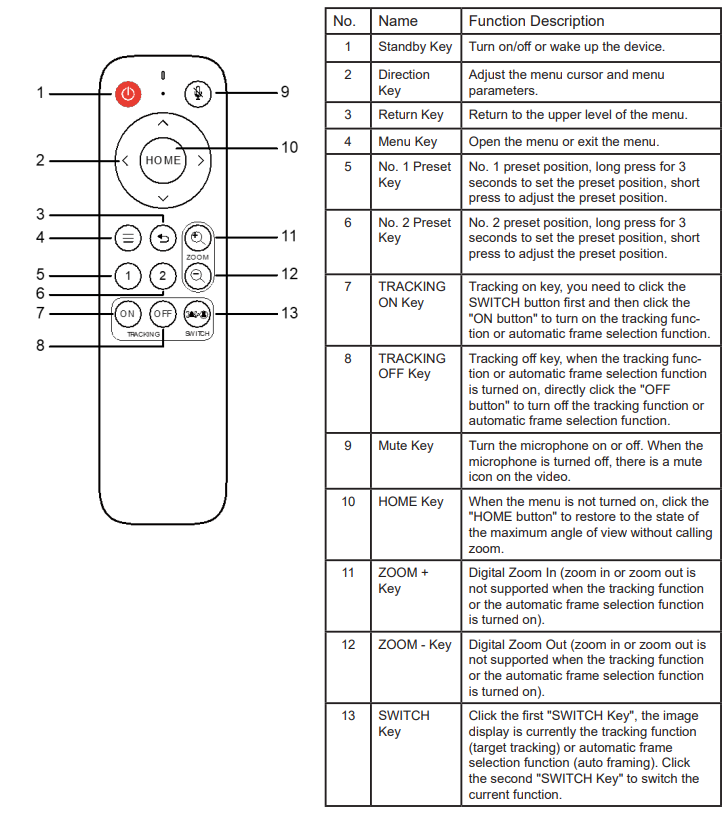

• 1x Pilot zdalnego sterowania
• 2x Śruby montażowe M3
• 1x Kabel USB typu C do typu A

Diagnozowanie problemów
Jeśli kamera generuje obraz, który wydaje się drgać, sprawdź, czy kamera została zamontowana prawidłowo oraz czy w pobliżu nie znajdują się inne obiekty, które mogą powodować wibracje.

• Jeśli menu wyświetlane na ekranie jest odwrócone, spróbuj jednej z tych opcji:
