Używanie Elo ECMG4 jako moduł komputerowy autonomiczny
Ten artykuł wyjaśnia, jak obsługiwać Elo ECMG4 niezależnie od wyświetlacza IDS. Umożliwia to podłączenie ECMG4 do dowolnego monitora z wejściem HDMI w celach testowania, wystawiania lub wdrażania.
Wymagany sprzęt
- Moduł komputerowy Elo ECMG4: https://www.elotouch.com/accessories-ecmg4.html
- Monitor z wejściem HDMI (przykład użyty w tym przewodniku: Elo 1099L Outdoor Open Frame Monitor )
- Przewód adaptera C14 0,35M dla modułów komputerowych Elo – numer katalogowy Elo: E766781
-
Kabel zasilający C13 1,8m (6 stóp) dla Ameryki Północnej – numer katalogowy Elo: E593865
- Alternatywnie, możesz użyć kabla zasilającego C13 innych firm, takiego jak ten od Tripp Lite .
- Kabel HDMI przykład tutaj.
- Kabel dotykowy USB (wymagany tylko podczas podłączania do monitora dotykowego) przykład tutaj.
-
Listwa zasilająca z włącznikiem – numer katalogowy Elo: E765397
- Alternatywnie, możesz użyć listwy zasilającej innych firm z włącznikiem, takiej jak ta od Tripp Lite .
Kroki połączenia
-

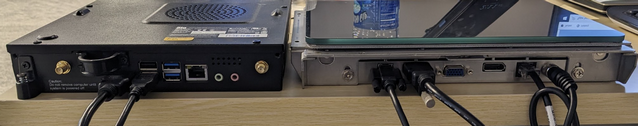

Podłącz kabel HDMI między monitorem a ECMG4. Jeśli używasz monitora dotykowego, podłącz również kabel dotykowy USB.
-

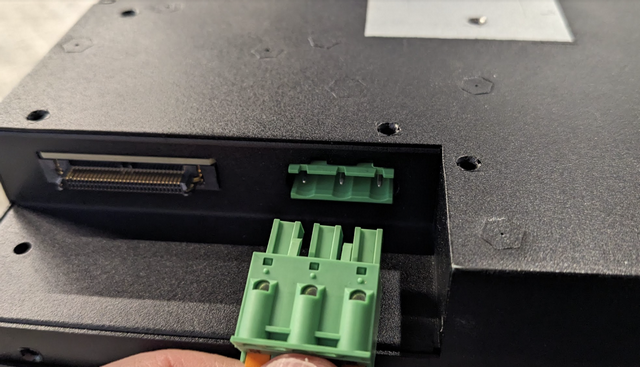

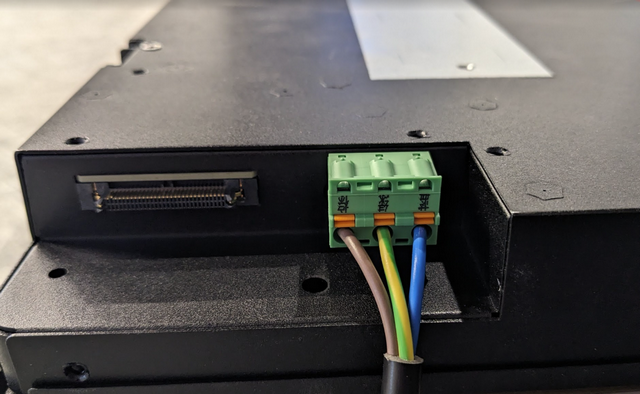

Podłącz przewód adaptera C14 0,35M do modułu komputerowego ECMG4.
-

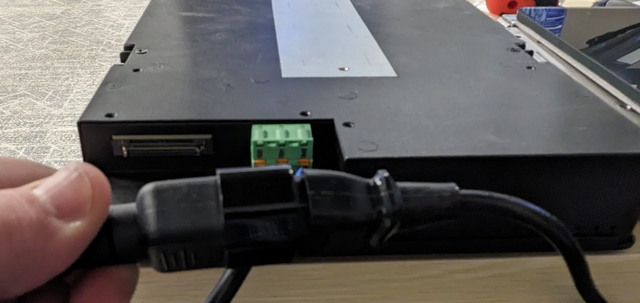

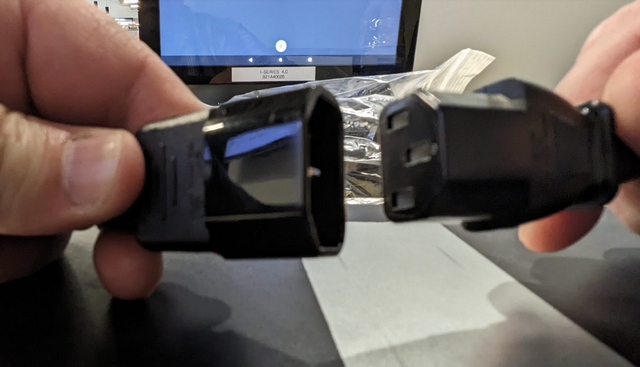

Podłącz kabel zasilający C13 do połączenia C14 na przewodzie adaptera.
- Włącz zasilanie, podłączając kabel zasilający C13 do listwy zasilającej z włącznikiem lub gniazdka z włącznikiem.
-

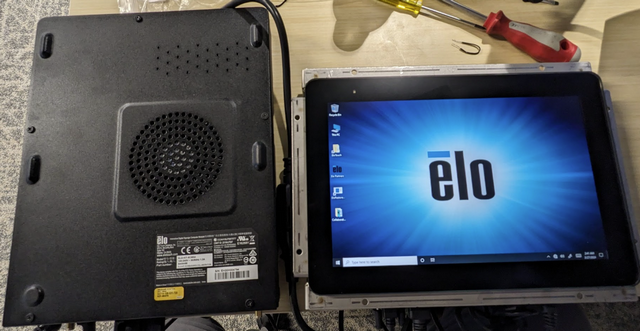

Sprawdź, czy obraz wideo pojawia się na monitorze i system zaczyna się uruchamiać.
ECMG4 nie ma zewnętrznego przełącznika zasilania. Aby włączać i wyłączać urządzenie, użyj gniazdka z włącznikiem lub listwy zasilającej z włącznikiem. Po ponownym podłączeniu zasilania, ECMG4 automatycznie rozpocznie sekwencję uruchamiania.
Zmień ustawienia zasilania w BIOS
Aby zapewnić automatyczne włączanie ECMG4 po podłączeniu zasilania AC, zmień poniższe ustawienie BIOS.
- Wejdź do BIOS-u systemu, naciskając klawisz DEL na podłączonej klawiaturze podczas uruchamiania.
-

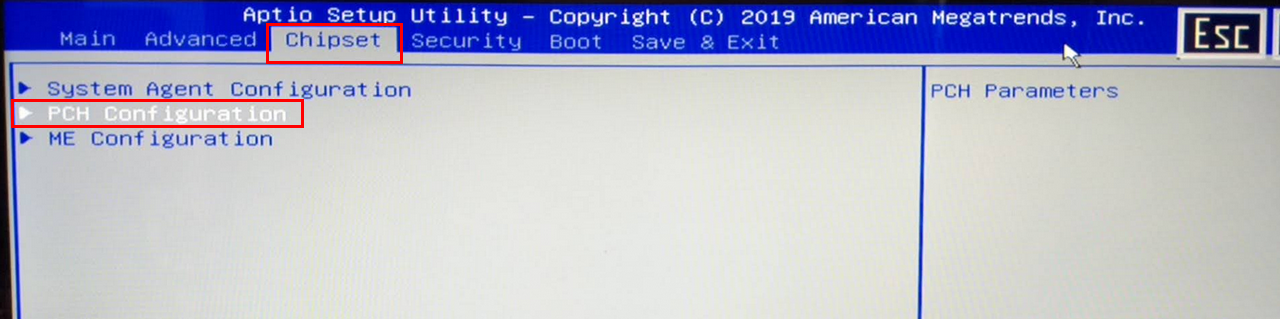

Przejdź do Chipset, następnie Konfiguracja Chipset PCH.
Konfiguracja Chipset PCH" width="1280" height="319" /
-

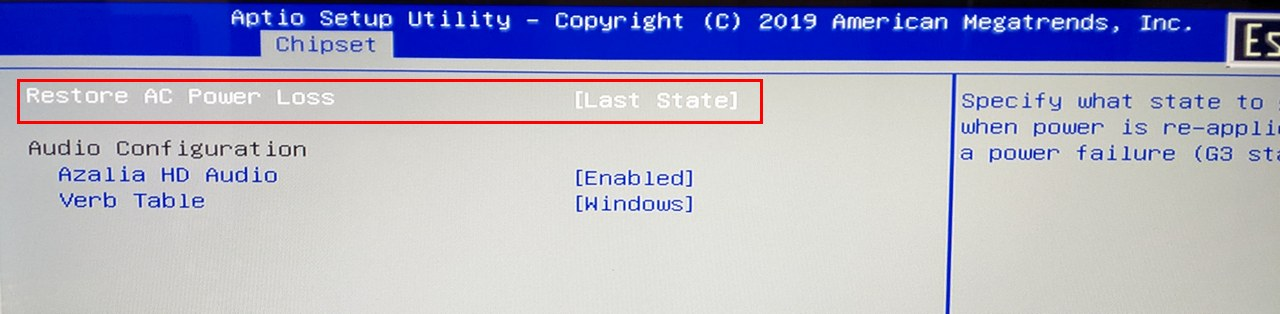

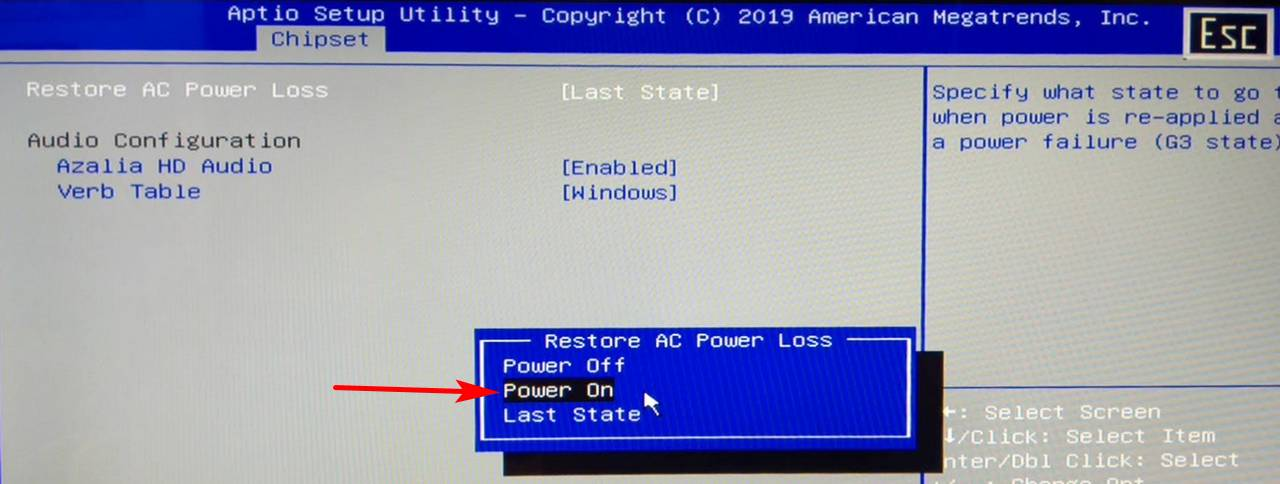

Znajdź Przywróć utratę zasilania AC. Domyślnie, to ustawienie jest ustawione na Ostatni stan. Zmień je na Włącz zasilanie.

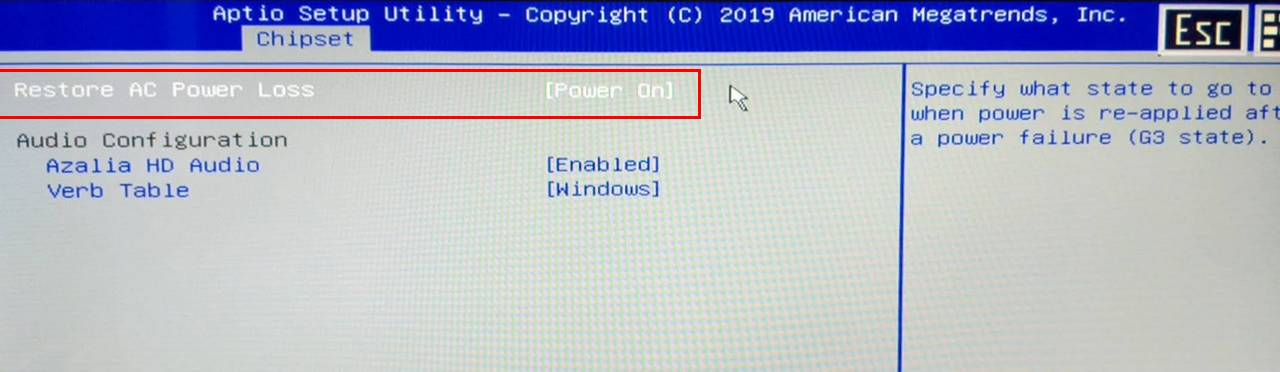

Wymagane: Ustaw Przywróć utratę zasilania AC na Włącz zasilanie, aby ECMG4 uruchamiał się automatycznie, gdy tylko zasilanie zostanie podłączone. - Zapisz zmiany i wyjdź z BIOS-u. ECMG4 powinien teraz automatycznie włączać się po podłączeniu zasilania AC.
