Elo Edge Connect 10-Key Keypad – Szybki przewodnik instalacji

Artykuł ten zawiera instrukcje instalacji dla klawiatury Elo Edge Connect 10-Key (ELO-KIT-KEYPAD-1523L-1723L) używanej z kompatybilnymi monitorami dotykowymi Elo.

Obsługiwane wyświetlacze

• Monitor dotykowy Elo 1523L
• Monitor dotykowy Elo 1723L

Zawartość opakowania

• 1 × Klawiatura 10-klawiszowa
• 1 × Kabel Edge Connect
• 1 × Uchwyt do 1523L
• 1 × Uchwyt do 1723L
• 2 × Śruby z płaskim łebkiem (M4 × 18 mm)
• 2 × Śruby z zaokrąglonym łebkiem (M3 × 6 mm)
• 4 × Śruby z płaskim łebkiem (M3 × 7 mm)

Instalacja klawiatury

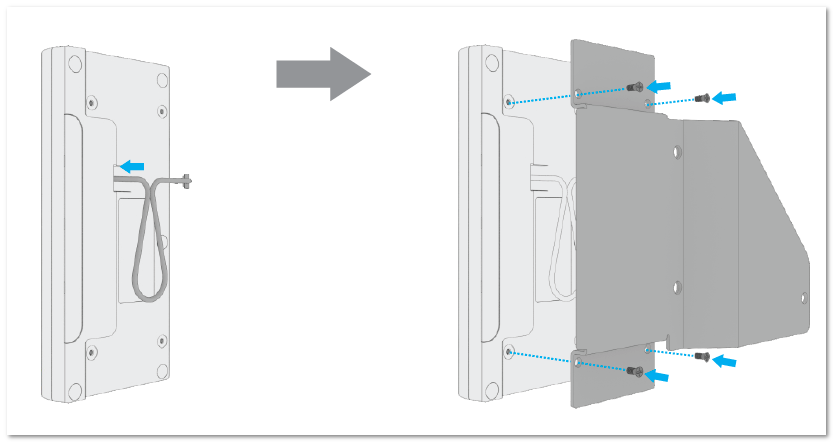

Krok 1: Przymocuj klawiaturę do uchwytu

1. Podłącz kabel do klawiatury.
2. Wybierz odpowiedni uchwyt do monitora 1523L lub 1723L.
3. Zainstaluj klawiaturę na uchwycie.
4. Zamocuj klawiaturę używając czterech (4) śrub M3 × 7 mm z zestawu.

Obraz: Klawiatura przymocowana do uchwytu z podłączonym kablem

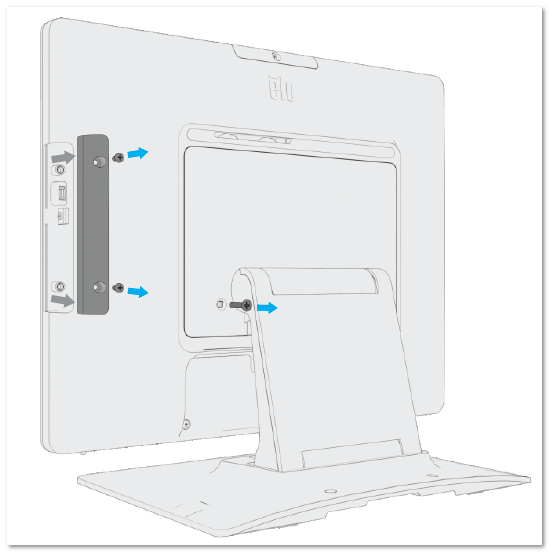

Krok 2: Przygotuj monitor

1. Usuń dwie (2) śruby z pokrywy peryferyjnej.
2. Odepnij pokrywę peryferyjną.
3. Usuń śrubę z podstawki monitora, jak pokazano.

Obraz: Usunięcie pokrywy peryferyjnej i śruby podstawy

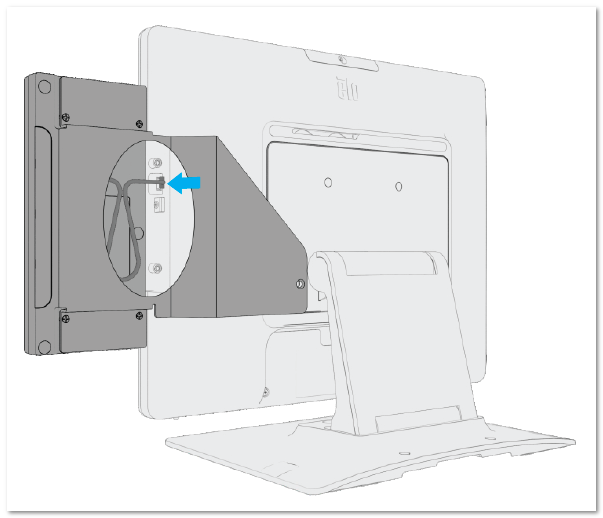

Krok 3: Podłącz kabel do monitora

1. Podłącz kabel klawiatury do portu Edge Connect monitora.

Obraz: Kabel podłączony od klawiatury do monitora

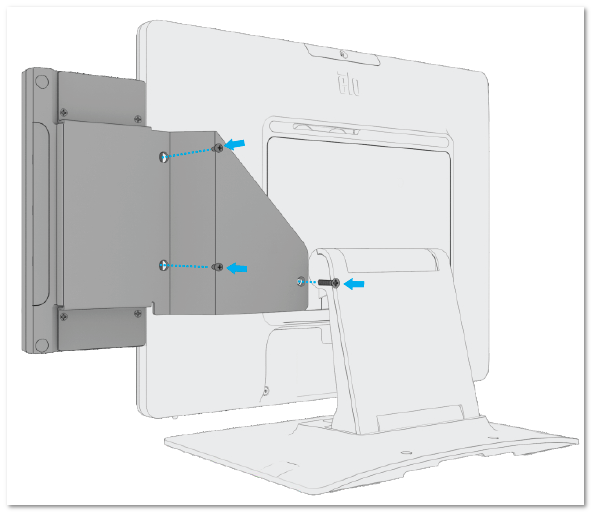

Krok 4: Zabezpiecz zespół klawiatury

1. Zainstaluj zespół klawiatury i uchwytu na monitorze.
2. Rozpocznij dokręcanie dwoma (2) śrubami M3 × 6 mm z zaokrąglonym łebkiem.
3. Zainstaluj dwie (2) śruby M3 × 18 mm z płaskim łebkiem.
4. Dokręć wszystkie śruby, aby zakończyć instalację.

Obraz: Klawiatura i uchwyt przymocowane do monitora

Instalacja opcjonalnego MSR Edge Connect (E001002)

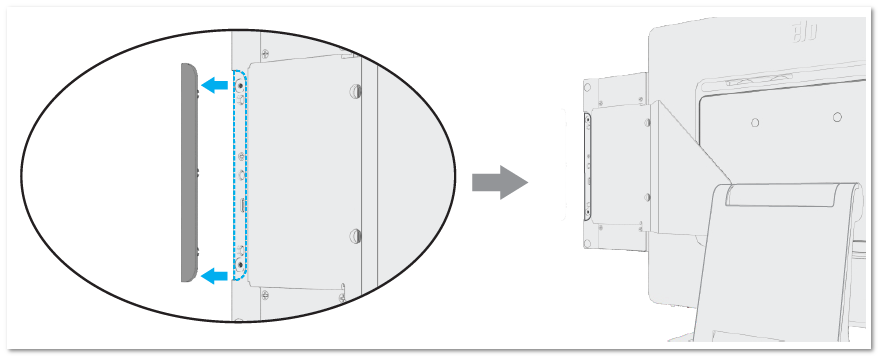

Krok 1: Usuń pokrywę Edge

1. Usuń pokrywę Edge z klawiatury, aby odsłonić wnękę peryferyjną.

Obraz: Pokrywa Edge usunięta z klawiatury

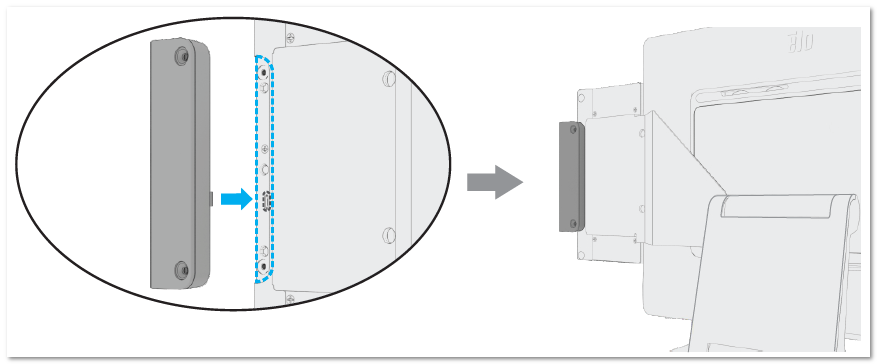

Krok 2: Zainstaluj MSR

1. Delikatnie wciśnij MSR do wnęki peryferyjnej.
2. Upewnij się, że złącze jest w pełni dopasowane.

Obraz: MSR włożony do wnęki peryferyjnej

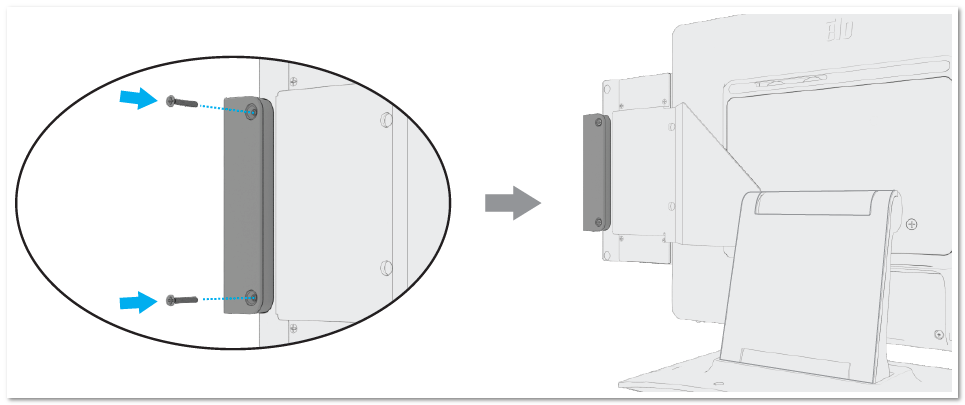

Krok 3: Zabezpiecz MSR przy użyciu śrub

1. Zainstaluj dwie (2) śruby M3 × 18 mm z płaskim łebkiem.

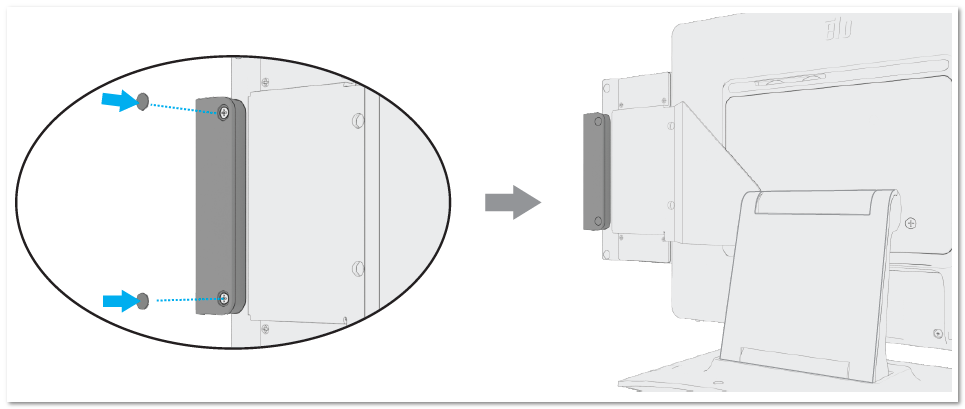

Krok 4: Nałóż pokrywy Mylar

1. Usuń folię ochronną z dołączonych pokryw mylarowych.
2. Umieść pokrywy na odsłoniętych śrubach.

Obraz: Pokrywy mylarowe nałożone na śruby

Uwaga i najlepsze praktyki

• Zaleca się wyłączenie systemu przed instalacją.
• Upewnij się, że wszystkie śruby są w pełni dokręcone przed użyciem.
• Nie wymuszaj podłączenia peryferiów Edge Connect.

Dodatkowe zasoby

• https://www.elotouch.com/accessories-elo-edge-connect-10-key-keypad.html
