Artykuł ten zawiera rysunek dla części Elo o numerze: E323425, zestaw ramki do montażu z przodu 15 cali.

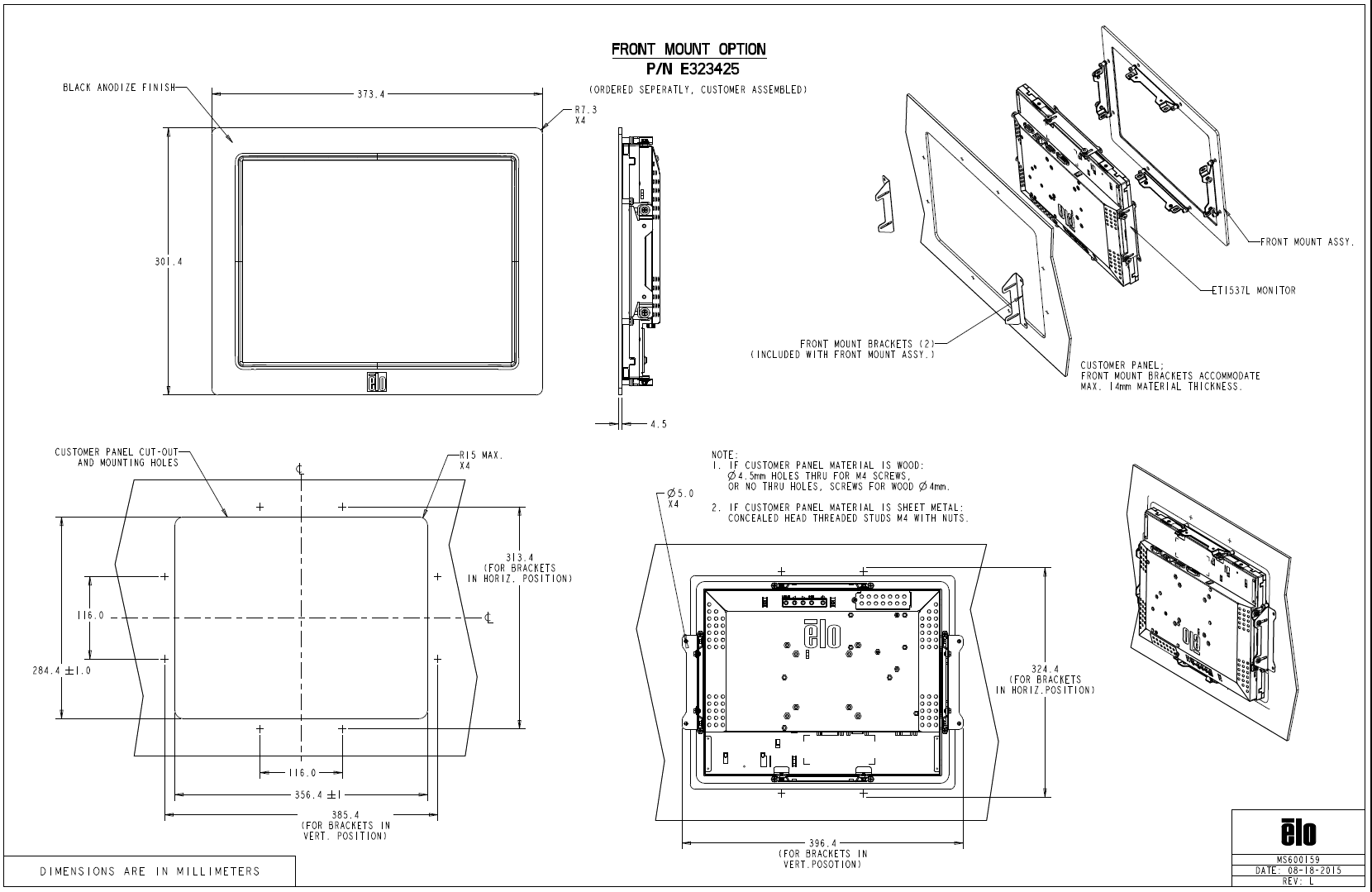

Zapoznaj się z poniższym rysunkiem dla E323425, zestawu ramki do montażu z przodu 15 cali (plik .pdf również dołączony do tego artykułu).

Oto specyfikacje i wymiary przedstawione na rysunku opcji montażu z przodu Elo (P/N E323425). Wszystkie wymiary podano w milimetrach.

OGÓLNE
Część: Opcja montażu z przodu
Numer części: E323425
Wykończenie: Anodyzowane na czarno
Montowanie: Zamawiane osobno, montowane przez klienta
Kompatybilne monitory Open Frame 15 cali, tj.: ET1537L
Maksymalna grubość panelu klienta: 14 mm
Promień zaokrąglenia: R7.3 mm (x4 zewnętrzne narożniki)
Promień zaokrąglenia wewnętrznego wycięcia: R15 mm max (x4)

WIDOK Z PRZODU (MATERIAŁ RAMKI)
Szerokość całkowita: 373.4 mm
Wysokość całkowita: 301.4 mm

WIDOK Z BOKU (GŁĘBOKOŚĆ)
Głębokość całkowita: 4.5 mm

WYCIĘCIE PANELU KLIENTA
Szerokość wycięcia: 356.4 ±1.0 mm
Wysokość wycięcia: 284.4 ±1.0 mm
Pozioma odległość od środka do krawędzi: 116.0 mm (po każdej stronie od linii środkowej)
Wertykalna odległość od środka do krawędzi: 116.0 mm (po każdej stronie od linii środkowej)

ODLEGŁOŚCI WSPORNIKÓW
Pozioma odległość między wspornikami: 313.4 mm (dla wsporników w pozycji poziomej)
Wertykalna odległość między wspornikami: 324.4 mm (dla wsporników w pozycji poziomej)

OGÓLNE WYMAGANIA MONTAŻOWE
Szerokość przy pionowych wspornikach: 396.4 mm
Wysokość przy pionowych wspornikach: 385.4 mm

OTWORY MONTAŻOWE
Średnica otworów: Ø5.0 mm (x4)

NOTATKI DOTYCZĄCE ZAMOCOWAŃ
Jeśli materiał panelu jest drewniany:
– Ø4.5 mm otwory przelotowe dla śrub M4, lub brak otworów przelotowych i użyć śrub do drewna Ø4 mm

Jeśli materiał panelu jest blachą metalową:
– Użyj ukrytych śrub z gwintem M4 z nakrętkami

WSPORNIKI
Ilość: 2
Dołączone do zestawu montażowego z przodu
Orientacja wsporników: Pozioma lub wertykalna (wymiary podano dla obu)

Ten rysunek definiuje wycięcie panelu, wzór otworów montażowych, ogólny rozmiar ramki, wymagania dotyczące wsporników oraz wymagania dotyczące zamocowań do instalacji monitora Elo Open Frame 15 cali, takiego jak ET1537L, przy użyciu zestawu ramki do montażu z przodu E323425.
