Este artigo explica como instalar, configurar e testar o Display de Cliente Elo 2 x 20 Voltado para Trás (VFD) usando o driver OPOS em um sistema Windows 10.
ℹ Visão Geral
Estas instruções aplicam-se aos Displays de Cliente Elo Voltados para Trás (VFD) com os números de peça E001003 e E122426. Após instalar o driver OPOS, você configurará o display, verificará a comunicação e testará a operação usando o utilitário de demonstração OPOS incluído.
Estas instruções aplicam-se aos Displays de Cliente Elo Voltados para Trás (VFD) com os números de peça E001003 e E122426. Após instalar o driver OPOS, você configurará o display, verificará a comunicação e testará a operação usando o utilitário de demonstração OPOS incluído.
Requisitos
| Item | Requisito |
|---|---|
| Displays Suportados | E001003 e E122426 |
| Sistema Operacional | Windows 10 |
| Software | Pacote de Driver OPOS v1.7.0.0 |
Baixar o Driver OPOS
📦 Baixar Pacote de Driver OPOS v1.7.0.0
https://downloads.elotouch.com/Downloads/Peripherals/E001003-VFD/Windows/OPOS_setup107.zip
Uma versão em PDF destas instruções de instalação também está anexada a este artigo da Base de Conhecimento.
Instalar e Configurar o Driver OPOS
- Baixe o Pacote de Driver OPOS v1.7.0.0 e extraia o conteúdo para uma pasta no seu computador.

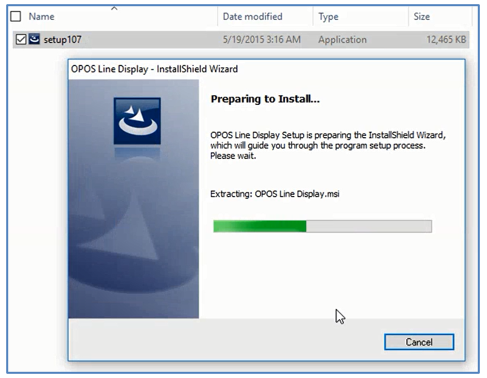

- Execute o Application setup107.exe.
- Siga o assistente de instalação.
- Clique em Avançar.
- Clique em Instalar.
- Aguarde a conclusão da instalação.
- Clique em Concluir.
-

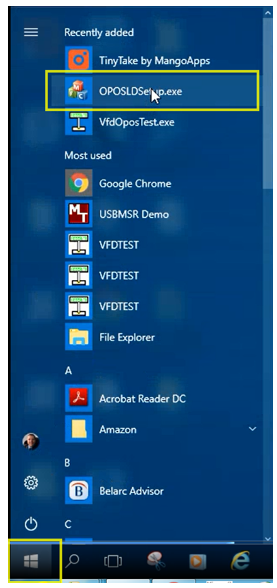

Inicie o OPOSLDSetup.exe pelo Menu Iniciar do Windows. Alternativamente, navegue até:
C:\Program Files (x86)\POS\OPOS Line Display
-

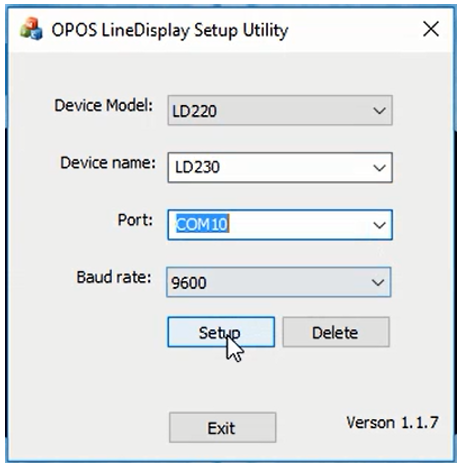

Configure o display usando as seguintes configurações:
Configuração Valor Modelo do Dispositivo LD220 Nome do Dispositivo LD230 Porta Selecione a porta COM atribuída no Gerenciador de Dispositivos Taxa de Transmissão (Baud Rate) 9600

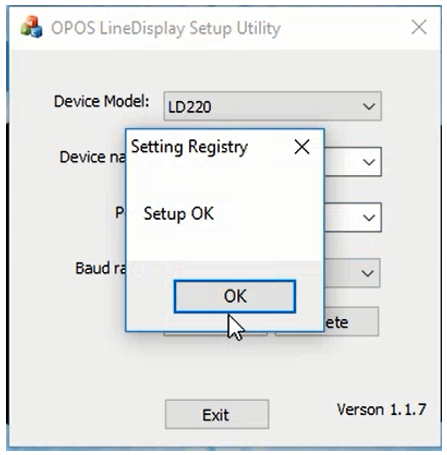

Clique em Configurar. - Quando a mensagem Configuração OK aparecer, clique em OK.
-

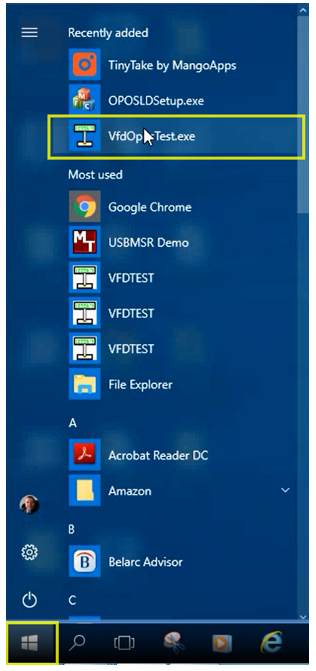

Inicie o VfdOposTest.exe. Alternativamente, navegue até:
C:\Program Files (x86)\POS\OPOS Line Display

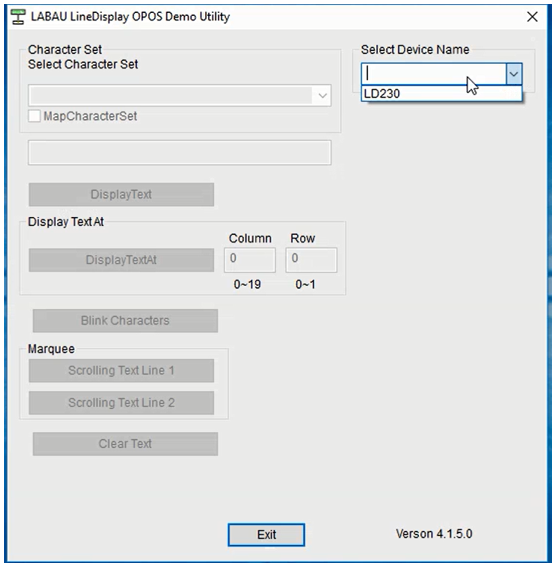

- Selecione LD230 na lista Selecionar Nome do Dispositivo.

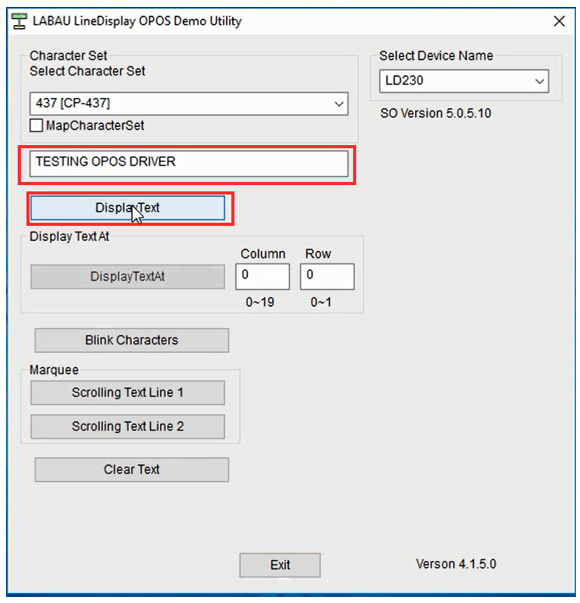

- Digite uma mensagem na caixa de texto e clique em Exibir Texto.

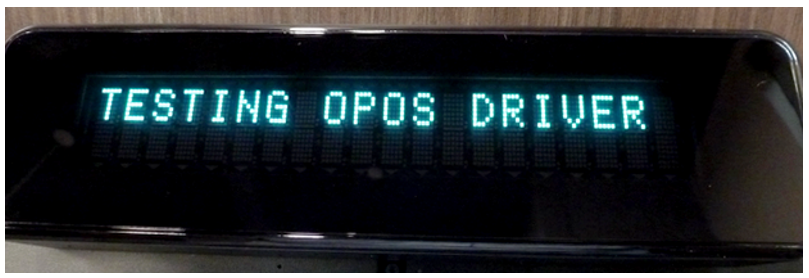

- Verifique se a mensagem aparece no display VFD.
-

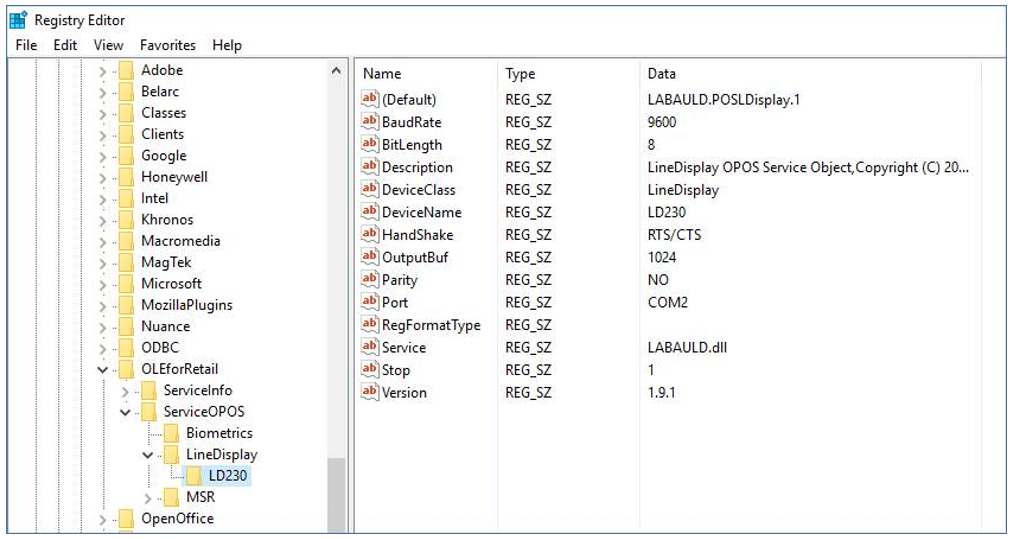

A configuração do registro OPOS pode ser visualizada em:
HKEY_LOCAL_MACHINE\SOFTWARE\WOW6432Node\OLEforRetail\ServiceOPOS\LineDisplay\LD230
⚠ Solução de Problemas
- Verifique se a porta COM correta está selecionada no Utilitário de Configuração OPOS LineDisplay.
- Confirme que a taxa de transmissão está definida para 9600.
- Se o VFD não exibir texto, verifique a atribuição da porta COM no Gerenciador de Dispositivos do Windows.
- Reinicie o aplicativo VFD após fazer quaisquer alterações de configuração.
- Se a comunicação ainda falhar, desconecte e reconecte o VFD e repita o processo de configuração.
💡 Dica
Se o VFD não estiver listado nas utilidades OPOS, primeiro verifique a atribuição da porta COM no Gerenciador de Dispositivos do Windows. Uma porta COM incorreta é a causa mais comum de falhas de comunicação após a instalação do driver.
Se o VFD não estiver listado nas utilidades OPOS, primeiro verifique a atribuição da porta COM no Gerenciador de Dispositivos do Windows. Uma porta COM incorreta é a causa mais comum de falhas de comunicação após a instalação do driver.
