Este artigo fornece informações e especificações do Cabo GPIO E211544

Abaixo estão as informações sobre o Cabo GPIO E211544, que é usado nos sistemas AIO Android da Elo; I-Series e Backpack. Este cabo se conecta a uma porta GPIO em produtos Elo que possuem esse recurso. Uma extremidade tem um conector para interface com o produto, enquanto a outra extremidade é composta por fios soltos para se conectar à solução ou conector GPIO do cliente.

Produtos Elo com suporte a GPIO:

• Uma saída com 5V/200mA.
• Duas entradas (“1”=5V, “0”=GND).

Número da peça do Cabo GPIO Elo: E211544: KIT, Cabos GPIO para AAiO
Descrição: Cabo de interface da porta GPIO para sinalização all-in-one da I-Series

Especificações e Pinagem:

• Corrente - 200 mA
• Voltagem - 5 V
• Compatibilidade - I-Series para Android
• Pinagem do Cabo
  • Pino 1 – Saída 5V
  • Pino 2 – Conexão de Entrada 1
  • Pino 3 – Conexão de Entrada 2
  • Pino 4 – Terra
  • Pino 5 – Terra
• Dimensões - 1,8 m

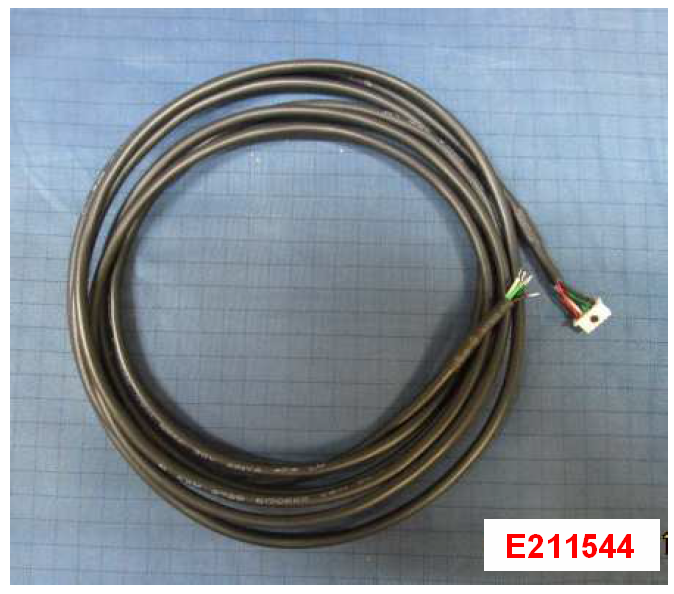

Foto:

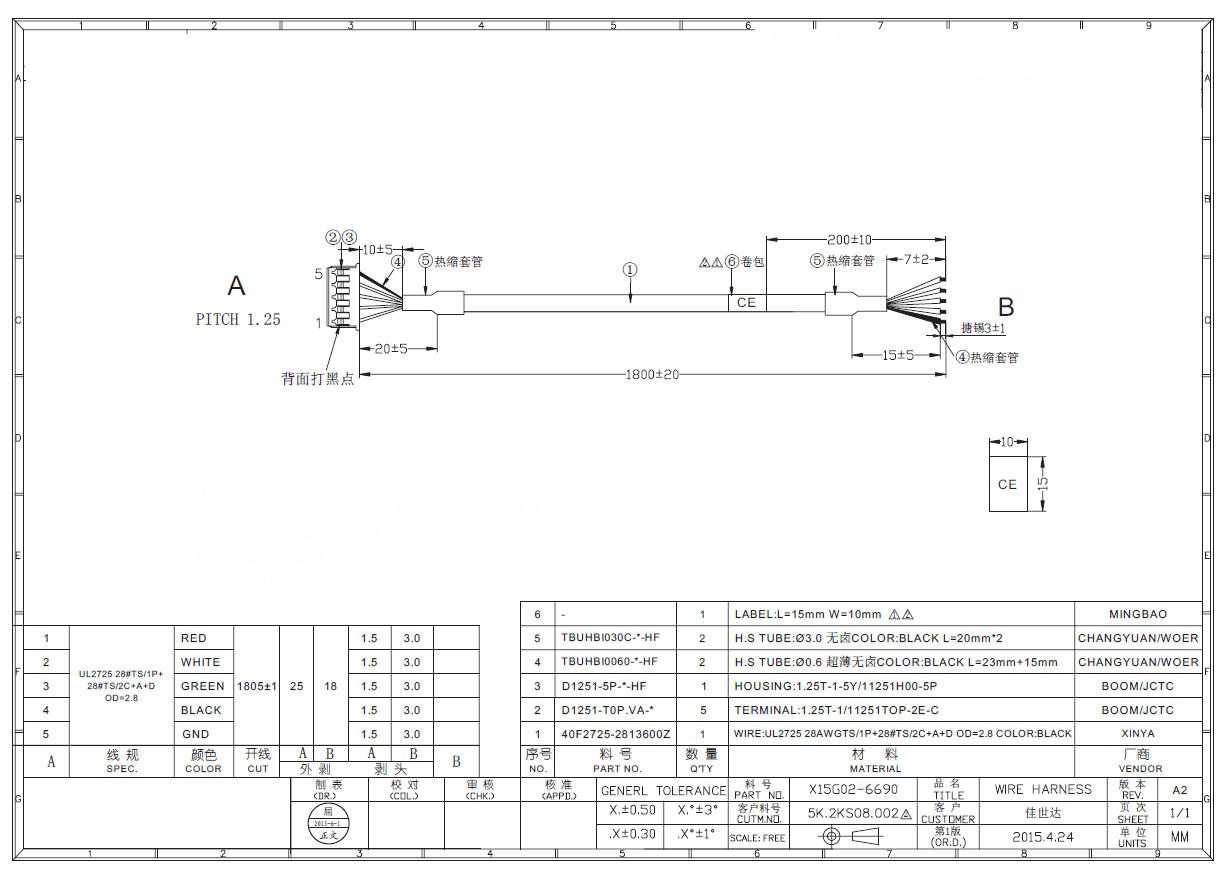

Desenho:
