Este artigo fornece as especificações para o Controlador USB Legacy 3000U

Veja as informações abaixo para as especificações do Controlador USB Legacy 3000U

Tensão e Corrente de Fornecimento

• +5 Vdc, nominal (+4.35 a +5.25 Vdc)
• 50 mA, típico a +5 Vdc. A dissipação de potência média é de 0.25 W, típica
• A energia é obtida do fornecimento de 5V no conector USB. Nenhuma fonte de alimentação externa é necessária.
• O requisito total de ruído e ripple deve ser inferior a 100mV (p-p) para frequências abaixo de 1MHz e inferior a 50mV (p-p) para frequências acima de 1MHz.

Interface
• USB Altíssima Velocidade
• Compatível com plug and play

Modos de Operação
• Protocolo AccuTouch SmartSet
• Modos Inicial/Stream/Untouch/Ativação do eixo Z

Resolução do Toque
• Aproximadamente 4096x4096, resolução de 12 bits

Tempo de Conversão
• Aproximadamente 8.6 ms por conjunto de coordenadas

Confiabilidade
• MTBF superior a 250.000 horas segundo MIL-HDBK-217-F2 usando o método de cálculo de estresse de componentes para ambiente benigno com temperatura ambiente de 25°C

Ambiental

Temperatura
• Operação: 0°C a 65°C
• Armazenamento: -25°C a 85°C

Umidade
• Operação: 10% a 90% UR, sem condensação
• Armazenamento: 10% a 90% UR, sem condensação

Altura de Operação
• 10.000 pés máximo

Choque e Vibração
• Padrão ISTA 2A para choque
• Onda senoidal de três eixos, 50Hz a 2kHz, 1G, 2 minutos/Oitava com permanência na ressonância

ESD
• Segundo EN 6100-4-2 1995: Nível 4. Descarga de contato 8kV, descarga de ar 15kV para conectores USB e de tela

Inflamabilidade
• O substrato da placa de circuito impresso é classificado como 94V0. Todos os componentes plásticos, como conectores e cabeçotes, também são classificados como 94V0.
• Além disso, a circuitaria é protegida por Polyswitches Raychem, que são componentes reconhecidos pela UL.

Características Físicas

Construção
• Design de montagem em superfície de quatro camadas com plano de terra interno para supressão de EMI

Dimensões
• Largura Total: 2.28 polegadas (57.9 mm)
• Comprimento Total: 3.50 polegadas (88.9 mm)
• Altura total: 0.65 polegadas (16.5 mm)
• Todos os furos de montagem são furos passantes para conexão ao aterramento do chassi. Consulte os desenhos no final deste documento.

Conectores e Definições de Pinos
• A configuração do conector permite que o controlador seja colocado em linha entre a tela sensível ao toque e um hub USB ou anexo de host.

Conector de Saída USB
O conector USB, P2, é um receptáculo USB Série "B", conforme especificado na seção 6.5 da especificação USB, versão 1.1. Os pinos são numerados conforme mostrado na figura abaixo.

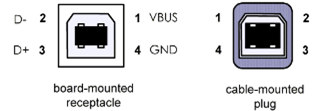

Figura 1. P2, cabeçote montado na placa USB e plugue montado no cabo



Tabela 1. Números dos pinos do conector USB e nomes dos sinais



Conector da Tela Sensível ao Toque
O conector da tela sensível ao toque, P3, é um cabeçote de linha única com cinco posições com pinos quadrados de 0.025 polegadas espaçados em centros de 0.100. P3 se conecta ao receptáculo no cabo da tela sensível ao toque AccuTouch. Os pinos são numerados como mostrado na figura abaixo.
Figura 2. P3, cabeçote montado na placa do cabo da tela sensível ao toque AccuTouch e plugue montado no cabo

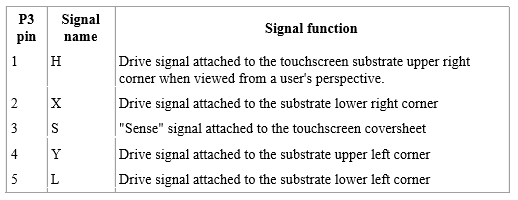

Tabela 2. Números dos pinos do conector da tela sensível ao toque AccuTouch e descrições dos sinais



Características Diagnósticas do LED
O controlador CTR-300000-AT-USB-00 tem dois indicadores de status de LED.
Um LED verde (D1) indica o status do controlador da seguinte forma:



Um segundo LED (D6) indica o status do USB da seguinte forma:



Aprovações de Agências
• Os controladores Elo são componentes reconhecidos pela UL "CNR/USR" para os EUA e Canadá, Categoria NWGQ2, Equipamento de Tecnologia da Informação, incluindo Equipamento Empresarial.
• Os controladores Elo são certificados como componentes pela TUV Bauart.
• O controlador 3000U passou nos testes de conformidade sob os limites da Classe B da FCC Parte 15 com boa margem.
• Dependendo da aplicação, pode ser necessário prestar atenção especial ao aterramento e blindagem do sistema, e pode ser necessário aplicar contas supressoras de ferrite.

Desenhos
Footprint

Vista Superior

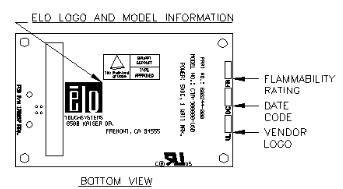

Vista Inferior


Vista Lateral


Nota: Os valores da vista lateral representam dimensões típicas.
