Este artigo detalha e explica como funciona a tecnologia AccuTouch da Elo

Veja as informações abaixo para uma explicação de como a tecnologia AccuTouch funciona.

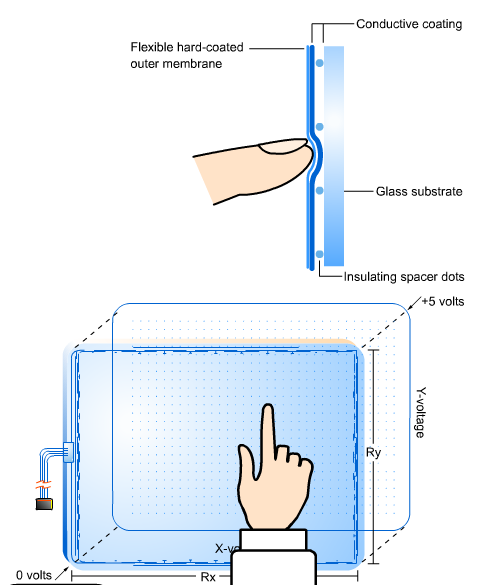

As Partes de uma Tela Sensível ao Toque
A tela sensível ao toque resistiva de cinco fios AccuTouch utiliza um painel de vidro com um revestimento resistivo uniforme. Uma folha de poliéster grossa está suspensa com firmeza sobre a parte superior de um substrato de vidro, separada por pequenos pontos isolantes transparentes. A folha de cobertura possui um revestimento duro e durável no lado externo e um revestimento condutivo no lado interno.

O que Acontece Durante um Toque
Quando a tela é tocada, ela empurra o revestimento condutivo da folha de cobertura contra o revestimento do vidro, fazendo contato elétrico. As tensões produzidas são a representação analógica da posição tocada.

Como o Controlador da Tela Sensível ao Toque Interpreta a Medição da Tela
Quando o controlador está aguardando um toque, a camada resistiva da tela sensível ao toque é polarizada a +5V através de quatro linhas de controle, e a folha de cobertura está aterrada através de uma alta resistência. Quando a tela sensível ao toque não está sendo tocada, a tensão na folha de cobertura é zero. O nível de tensão da folha de cobertura é continuamente convertido pelo conversor analógico-digital (ADC) e monitorado pelo microprocessador no controlador.

Quando a tela sensível ao toque é tocada, o microprocessador detecta o aumento na tensão da folha de cobertura e começa a converter as coordenadas da seguinte forma:

A    O microprocessador coloca a tensão de condução X na tela sensível ao toque aplicando +5V nos pinos H e X e aterrando os pinos Y e L. Uma tensão analógica proporcional à posição X (horizontal) do toque aparece na folha de cobertura no pino S do conector da tela sensível ao toque. Esta tensão é digitalizada pelo ADC e submetida a um algoritmo de média, sendo então armazenada para transmissão ao host.
B    Em seguida, o microprocessador coloca a tensão de condução Y na tela sensível ao toque aplicando +5V nos pinos H e Y e aterrando os pinos X e L. Uma tensão analógica proporcional à posição Y (vertical) do toque agora aparece na folha de cobertura no pino S do conector da tela sensível ao toque. Este sinal é convertido e processado conforme descrito acima para a posição X.

Por Que o Algoritmo de Média é Importante
O algoritmo de média reduz o ruído resultante do efeito "bounce" de contato durante a realização e a quebra de contato com a tela sensível ao toque. Amostras sucessivas de X e Y são testadas para determinar se seus valores diferem por não mais do que um determinado intervalo. Se uma ou mais amostras estiverem fora desse intervalo, as amostras são descartadas e o processo é reiniciado. Isso continua até que várias amostras sucessivas de X (e então amostras de Y) fiquem dentro do intervalo. A média desses valores é usada como as coordenadas X e Y, respectivamente.

Uma vez obtidas amostras independentes de X e Y, pares de coordenadas são amostradas para eliminar os efeitos do ruído. Se uma amostra não estiver dentro de um intervalo interno, todas as coordenadas X e Y são descartadas e a sequência independente de X e Y é reiniciada. Uma vez que coordenadas aceitáveis tenham sido obtidas, uma coordenada média é determinada e comunicada ao processador host.

Alinhamento de Vídeo
Os valores de X e Y são semelhantes a coordenadas cartesianas, com X aumentando da esquerda para a direita e Y aumentando de baixo para cima. Essas coordenadas absolutas são arbitrárias e não escalonadas, e variarão ligeiramente de tela sensível ao toque para tela sensível ao toque. O controlador AccuTouch pode ser calibrado para o alinhamento de vídeo. Isso alinha o sistema de coordenadas da tela sensível ao toque com a imagem exibida, reorienta cada eixo e escala as coordenadas antes de serem transmitidas para o computador host.

A Medida dos Eixos X e Y Origina do Vidro
A tecnologia de cinco fios AccuTouch utiliza o substrato de vidro inferior para as medidas dos eixos X e Y. A folha de cobertura flexível atua apenas como uma sonda de medição de tensão. Isso significa que a tela sensível ao toque continuará funcionando corretamente mesmo com não uniformidade no revestimento condutivo da folha de cobertura. O resultado é uma tela sensível ao toque precisa, durável e confiável, que oferece operação sem deriva.
