Este artigo explica como acessar o módulo WiFi/Bluetooth dentro de uma unidade EloPOS AIO.

Especificações WiFi/Bluetooth

• Elo P/N: E576849
• Descrição: Módulo WiFi/Bluetooth Intel AC-9260, 802.11ac, Bluetooth 5.0

Procedimento

Siga os passos abaixo para acessar o módulo WiFi/Bluetooth na unidade EloPOS:

1. Desconecte a energia da unidade EloPOS.

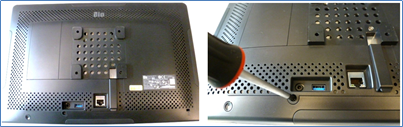

2. Coloque a unidade com a face para baixo em uma superfície limpa e protetora. Remova o parafuso Phillips do painel de acesso inferior.

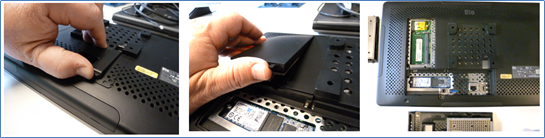

3. Remova os painéis de acesso inferior e superior para ter acesso aos componentes internos.

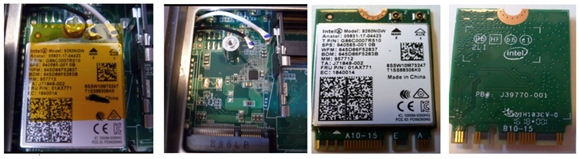

4. Remova a fita, desconecte os cabos da antena WiFi e, em seguida, remova o parafuso Phillips que fixa o módulo WiFi/Bluetooth.



Nota

Tenha cuidado ao desconectar os cabos da antena para evitar danos aos conectores ou ao módulo.
