Este artigo fornece etapas para remover e substituir a bateria CMOS em EloPOS de 22 polegadas e i-Series 2.0 de 15 polegadas* com Windows AIO TouchComputers.

Por favor, leia o procedimento antes de tentar realizá-lo. Se você não tem experiência ou não se sente confortável desassemblando equipamentos eletrônicos, não tente. Danos ocorridos ao realizar este procedimento não estão cobertos pela garantia da Elo. Você pode enviar a unidade para o Centro de Reparos Autorizado da Elo para ter a bateria CMOS substituída, para instruções, vá AQUI

Etapas para remover e substituir a bateria CMOS em dispositivos de 22 polegadas e 15 polegadas* EloPOS e i-Series 2.0 com Windows.

1. Desconecte a alimentação e coloque a unidade de 22” EloPOS ou 22” i-Series 2.0 com Windows de cabeça para baixo em uma superfície protetora.

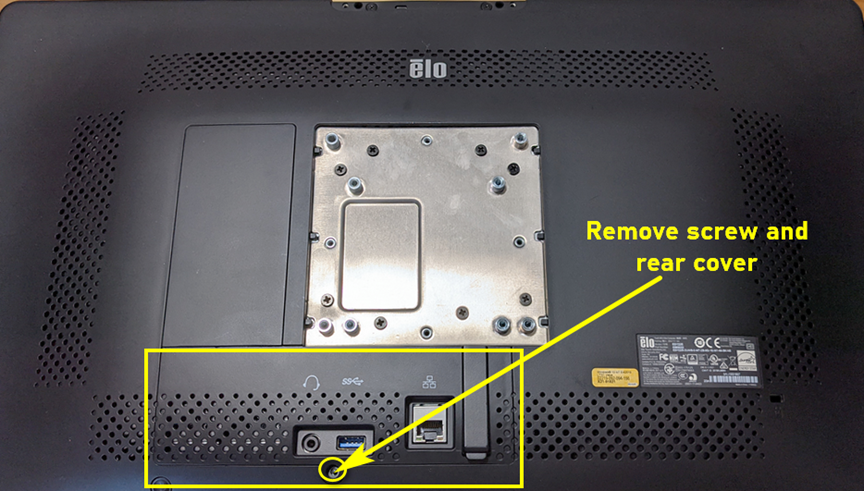

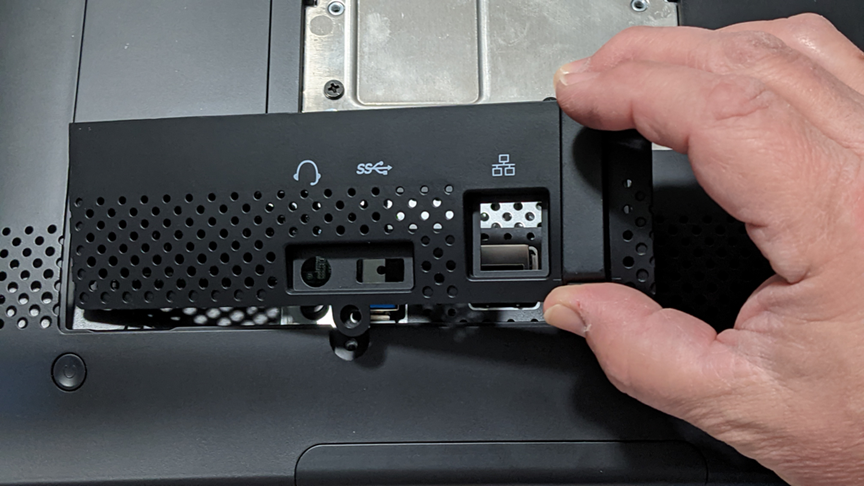

2. Remova o parafuso da tampa do SSD e remova a tampa.

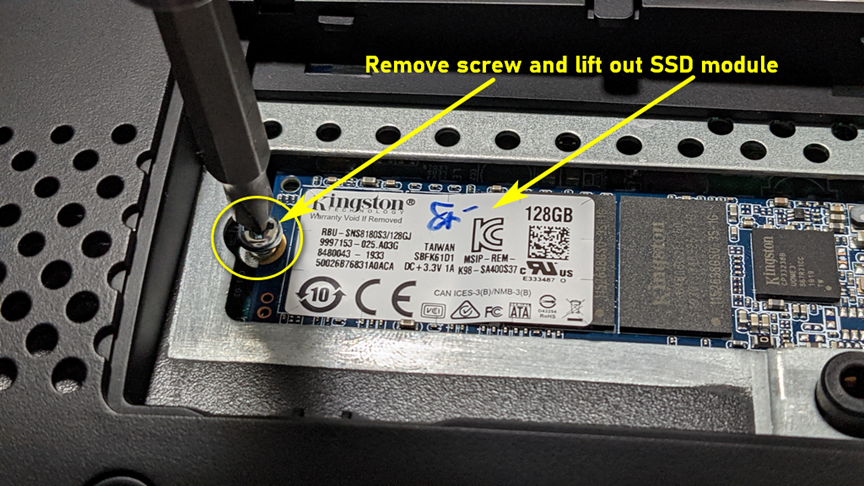

3. Remova o parafuso do SSD e levante o módulo do SSD para fora da unidade.

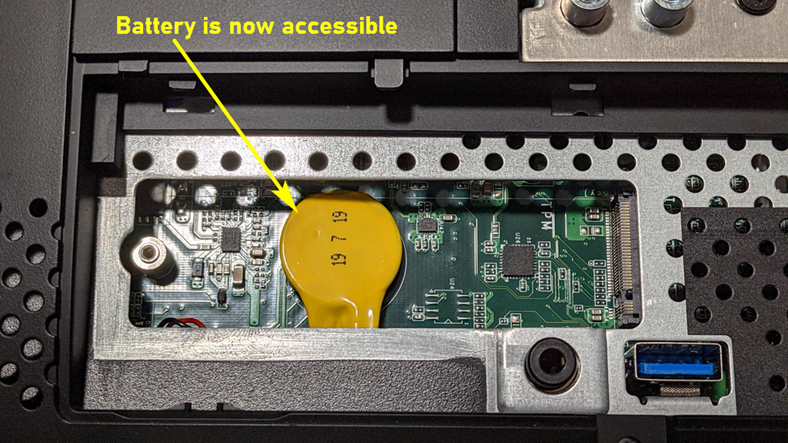

4. A bateria CMOS agora está acessível.

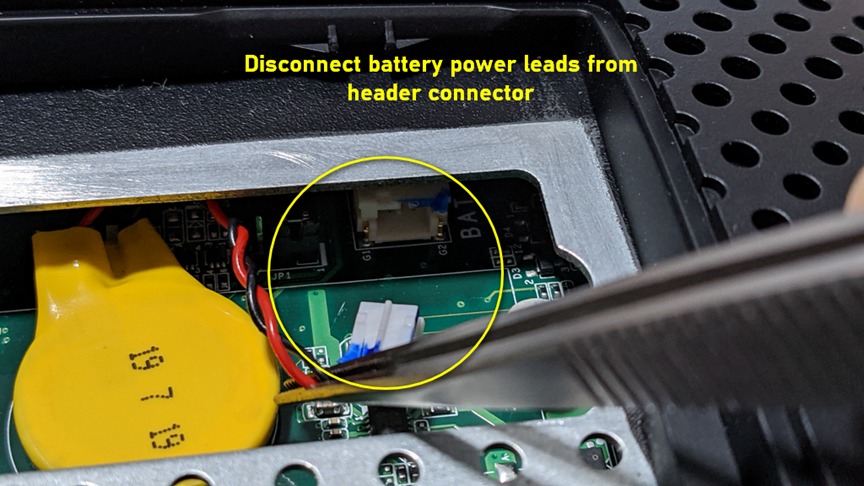

5. Desconecte os fios de alimentação da conexão do cabeçote.

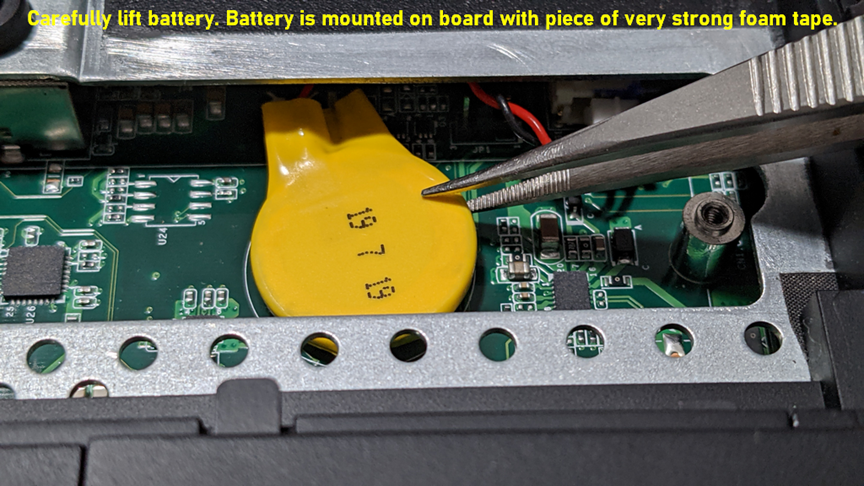

6. Levante com cuidado a bateria CMOS para fora da unidade. Esteja ciente de que a bateria está fixada com um adesivo muito forte, tome cuidado para não quebrar a placa de circuito.

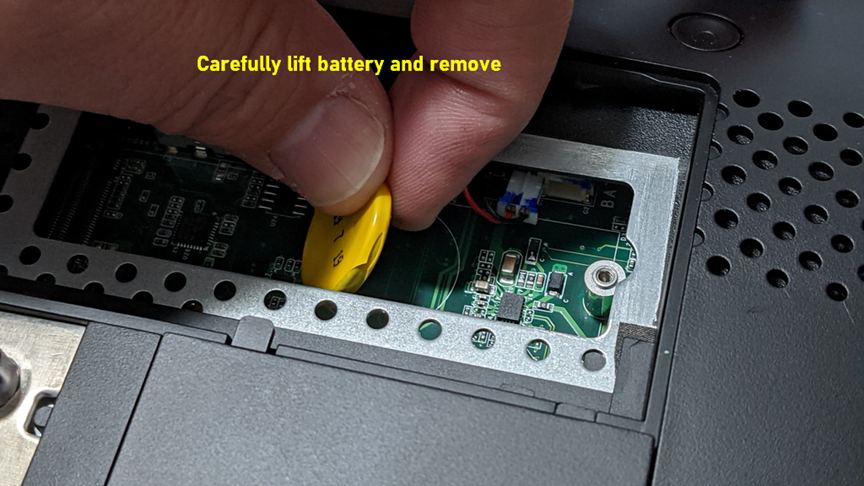

7. Uma vez que o adesivo esteja solto, use os dedos para levantar a bateria para cima e para fora da unidade.

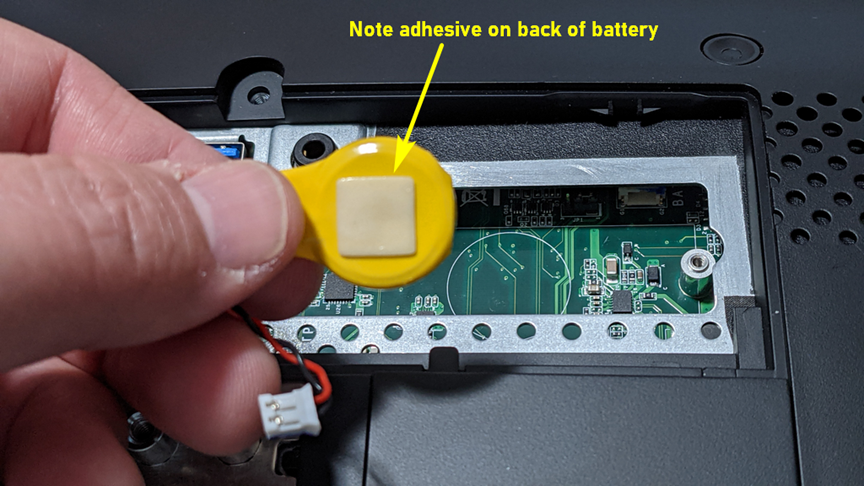

8. A foto abaixo mostra o adesivo na parte de trás da bateria.



9. Substitua a bateria CMOS por uma nova e reassemble no método reverso da desmontagem.

• Bateria CMOS de substituição = CR-2032 3V com fios e adesivo.

10. Você precisará redefinir a data e a hora na BIOS após realizar este procedimento.
