Este artigo fornece as especificações do Controlador de Barramento IntelliTouch E281-4035
Veja abaixo as especificações do Controlador de Barramento IntelliTouch E281-4035.

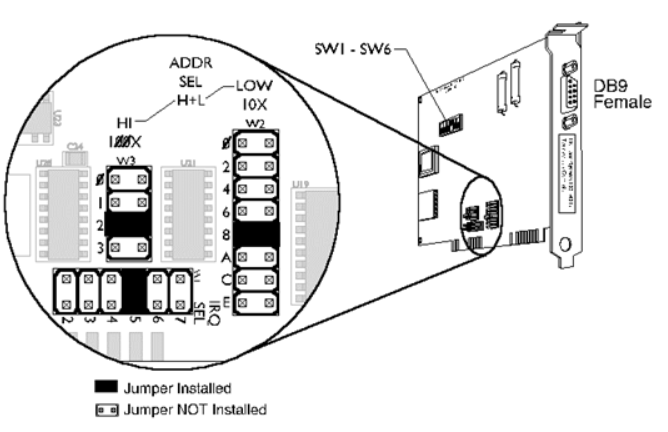

O controlador E281-4035 usa apenas quatro portas I/O consecutivas, mas ocupa 32 (0x20) portas I/O consecutivas. O endereço base I/O é selecionado pelos jumpers W3 e W2. No exemplo acima, o endereço base I/O é 280H (padrão de fábrica).
(Valor W3 x 100) + (Valor W2 x 10)
(2 x 100) + (8 x 10) = 280H
O jumper W1 seleciona o IRQ. No exemplo acima, o IRQ 5 é selecionado.
Configurações do Switch
1 Padrão de fábrica |
Requisitos de Potência
- 5 VDC (±5%) @ 0,3 Amperes
- 12 VDC (-5%, +10%) @ 0,1 Amperes
- -12 VDC (±10%) @ 0,04 Amperes
- Ripple para todas as tensões <0.150 v="V" p-p="p-p"></0.150>
