Este artigo fornece informações sobre o Elo P/N: E413396, Kit Adaptador POE 4.0

Abaixo estão informações sobre o Elo P/N: E413396, Kit Adaptador POE 4.0

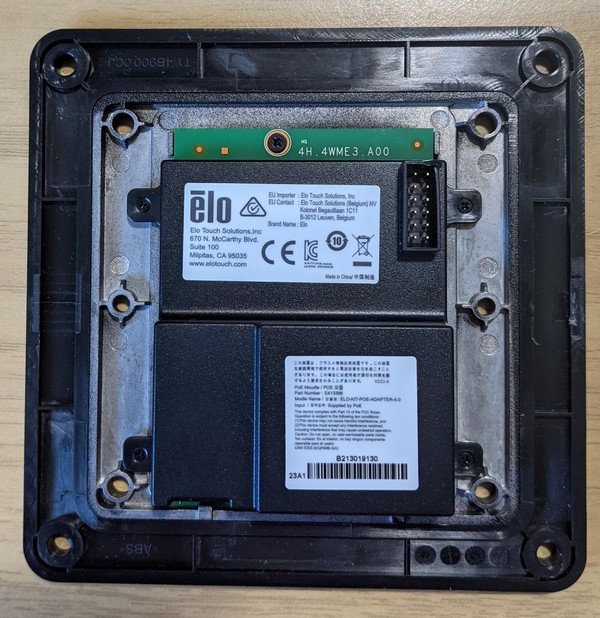

O módulo PoE (Power Over Ethernet) suporta saída DC com uma faixa de 20V e funcionalidade Ethernet. A potência é tipicamente 25,5W. A tecnologia incorpora energia elétrica em uma linha de dados LAN, permitindo a entrega de energia operacional além de permitir a comunicação de dados via terminais sobre a infraestrutura de cabos padrão.

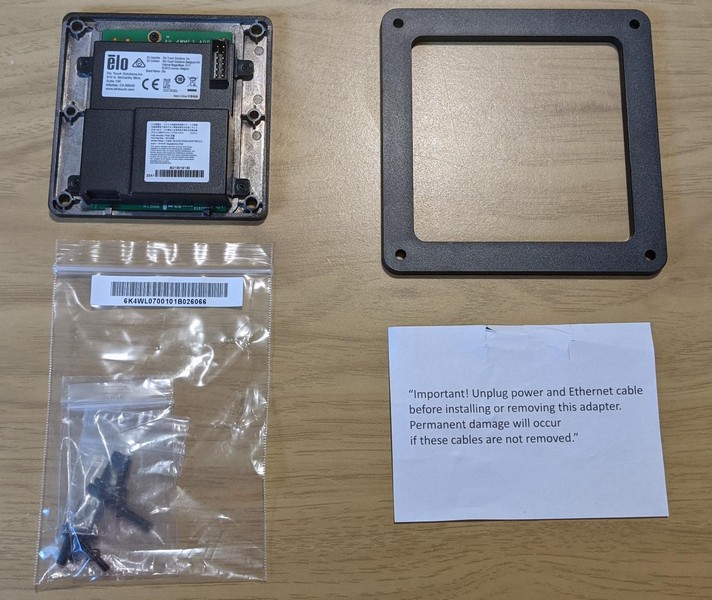

Conteúdo do Kit
Este kit contém todas as peças listadas abaixo:

1. 1x Guia de Instalação Rápida (E988344 QIG, série i 4.0 POE)
2. 2x parafusos M3x8mm (cabeça chata, em um saco ziplock, etiquetado)
3. 4x parafusos M4x12mm (cabeça chata, em um saco ziplock, etiquetado)
4. 4x parafusos M4x12mm (cabeça arredondada, em um saco ziplock, etiquetado)

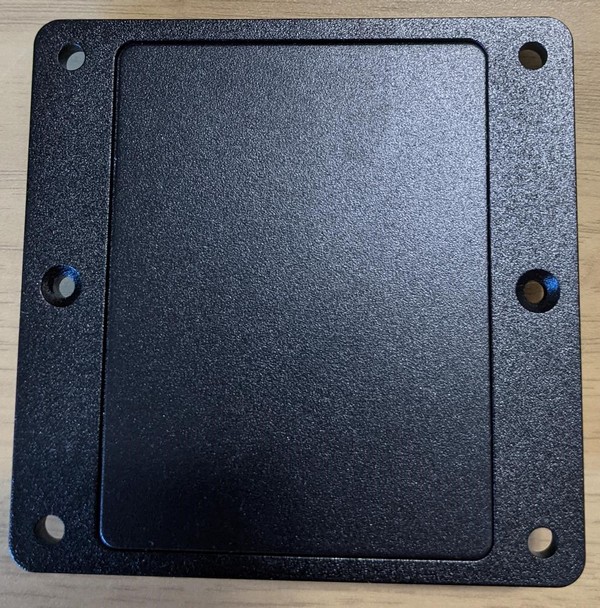

5. 1x Espaçador POE
6. Etiqueta de aviso de Hot plug “Importante! Desconecte o cabo de energia e o cabo Ethernet antes de instalar ou remover este adaptador. Danos permanentes ocorrerão se esses cabos não forem removidos.”

Especificações

• Padrões
  • IEEE802.3, 10BASE T/1000BASE-T IEEE802.3u, 100BASE-TX
  • IEEE802.3at, Power over Ethernet
  • Mídia de Transmissão,
  • RJ-45 (10/100BASE-T): Cat.3, 4, 5 UTP/STP RJ-45 (1000BASE-T): Cat.5, 5e, 6, 7 UTP/STP
• Eficiência
  • Eficiência da fonte de alimentação isolada 85%
• Temperatura
  • Temperatura de Operação (Independente da altitude): 0°C a 40°C
  • Temperatura Não Operacional (Independente da altitude): -20°C a 70°C
  • Proteção +/-15KV de isolamento Ethernet para proteção ESD/Surge OTP, proteção SCP, OCP Isolamento, 1500Vrms

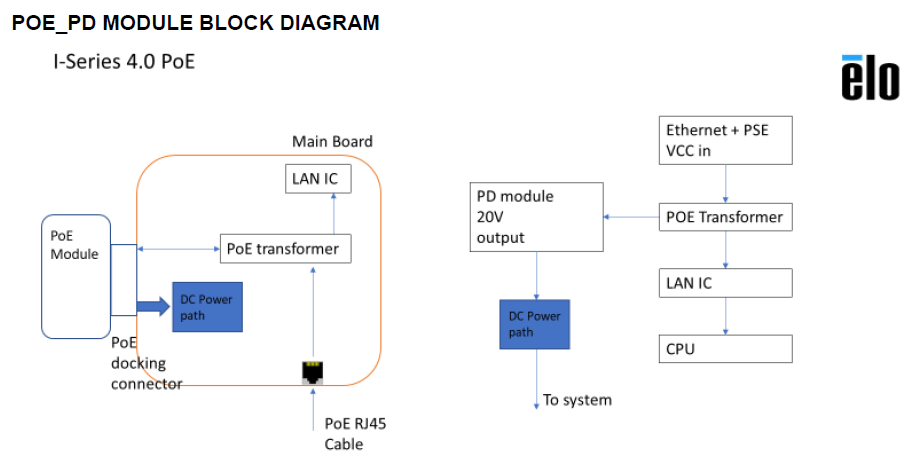

Diagrama de Bloco PoE

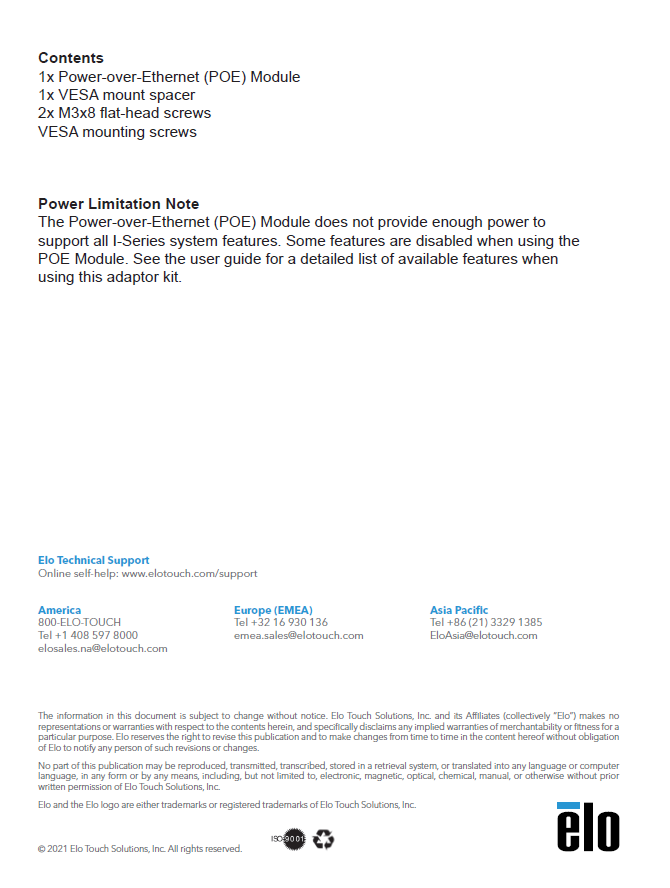

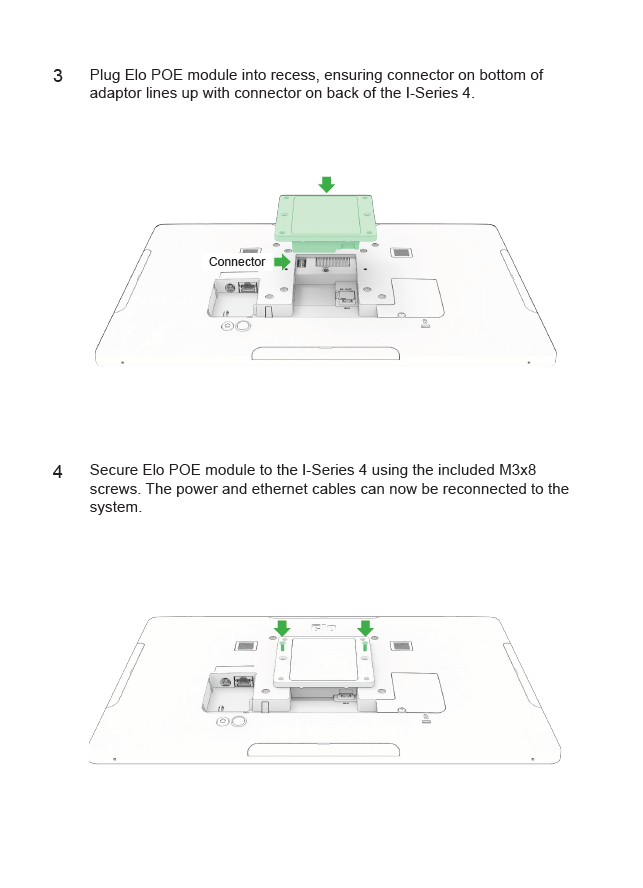

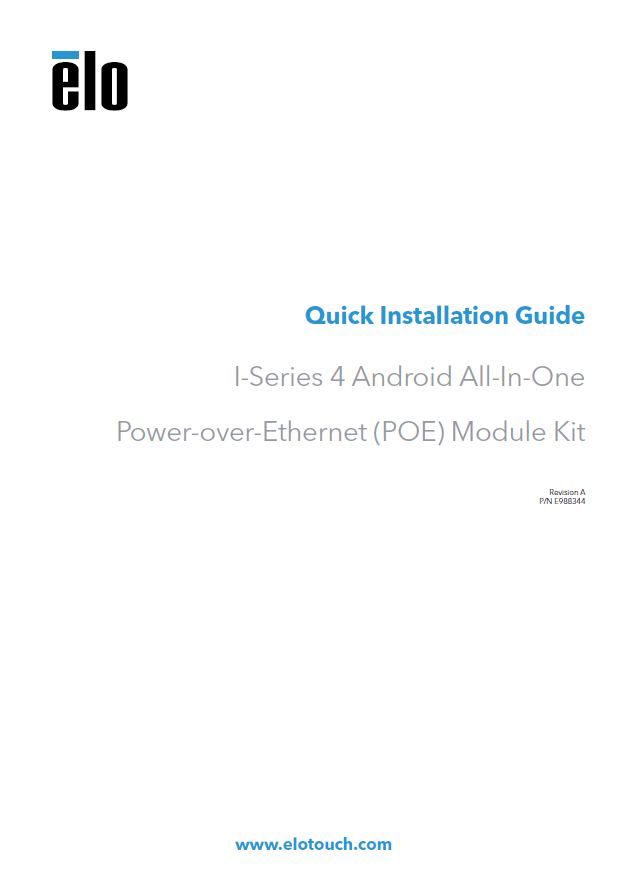

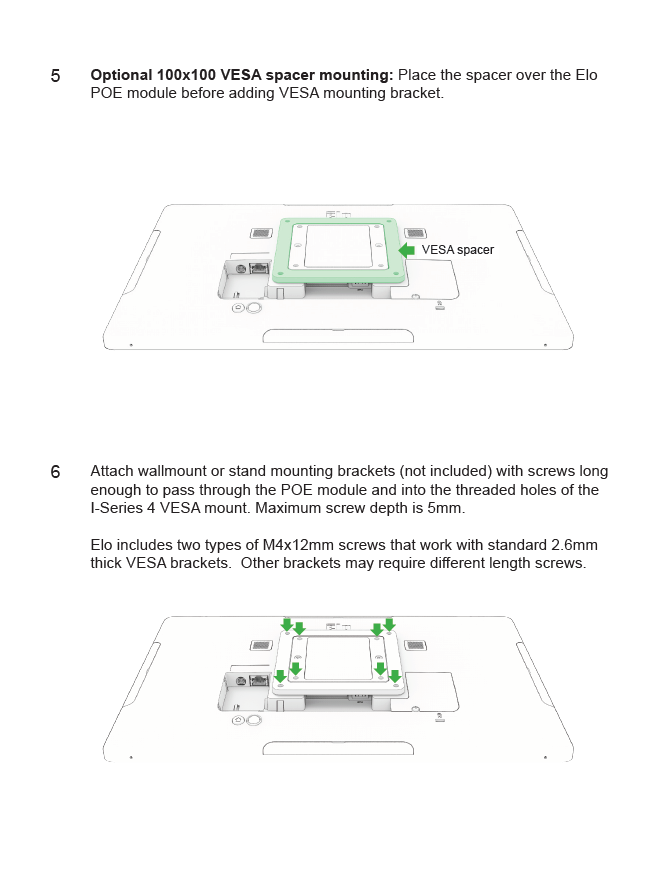

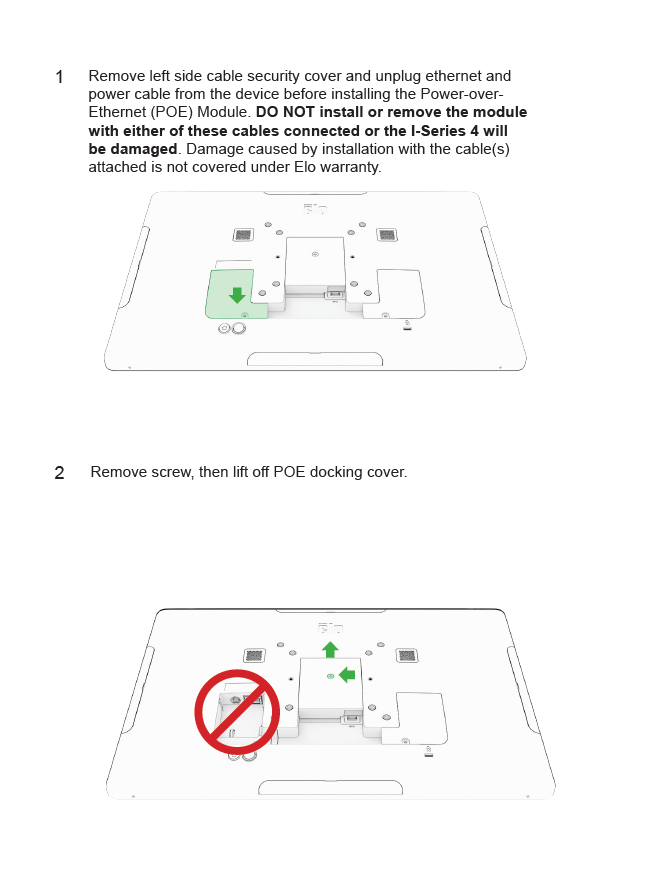

Guia de Instalação Rápida

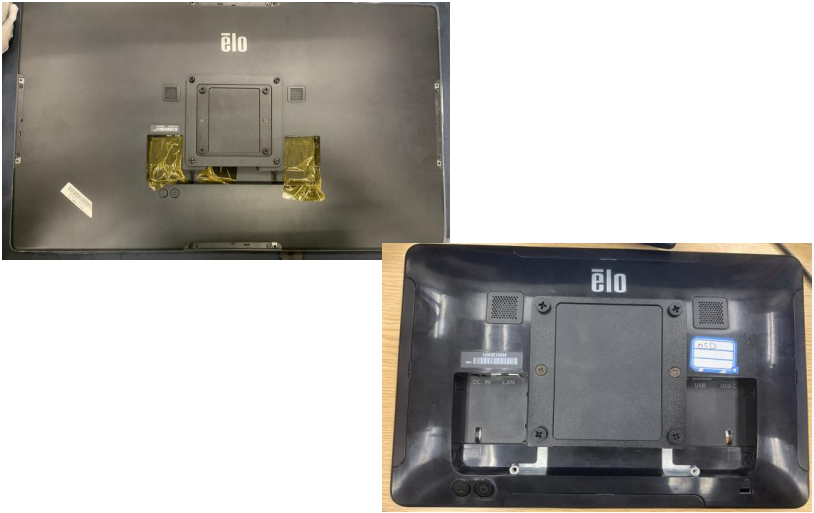

Fotos
