Este artigo fornece instruções sobre como testar o GPIO no Backpack da Elo para dispositivos Android

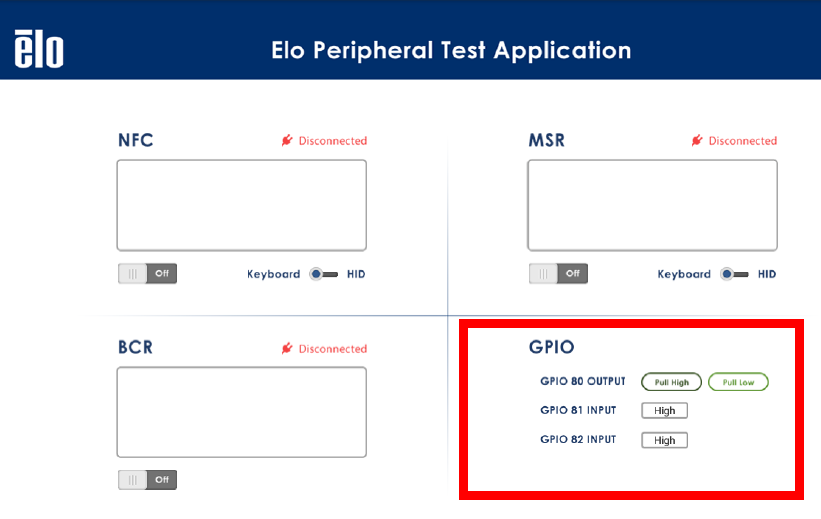

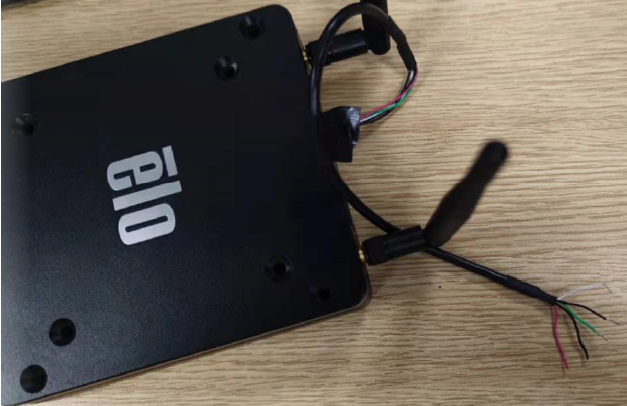

Usando o Kit de Cabo GPIO: P/N: E211544 ou cabo similar. Lance o aplicativo ELO Peripheral Test e insira o cabo GPIO na conexão GPIO no dispositivo Backpack 4.0.

a. Curto-circuito a linha branca com a linha preta. == GPIO81 deve ficar em nível baixo
b. Curto-circuito a linha verde com a linha preta. == GPIO82 deve ficar em nível baixo
c. Meça a tensão da linha vermelha == Deve ser 5V
d. Altere a saída do GPIO80 para nível baixo. Deve ficar em 0 V
