Este artigo fornece as especificações para P/N: E538507: ELO-KIT-CABLE-DVI-D-to-HDMI

Veja abaixo as especificações para P/N: E538507: ELO-KIT-CABLE-DVI-D-to-HDMI

E538507

• Descrição: kit de cabos Elo, cabo DVI-D para HDMI1.4
• O cabo DVI-D para HDMI deve incluir dois tipos de conectores. Um lado deve ser um conector macho DVI-D (Single Link) padrão e o outro lado um conector macho HDMI 1.4 Tipo A padrão.
• Comprimento: 1,8 m (6 pés)
• Cor: Preto
• Todos os cabos e conectores devem ser compatíveis com o PC-99

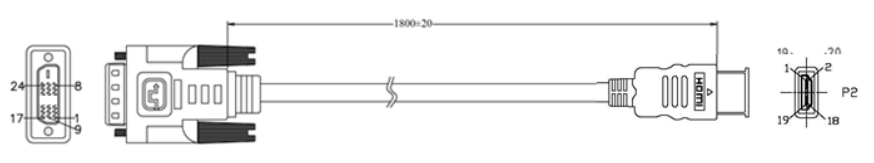

Desenhos:

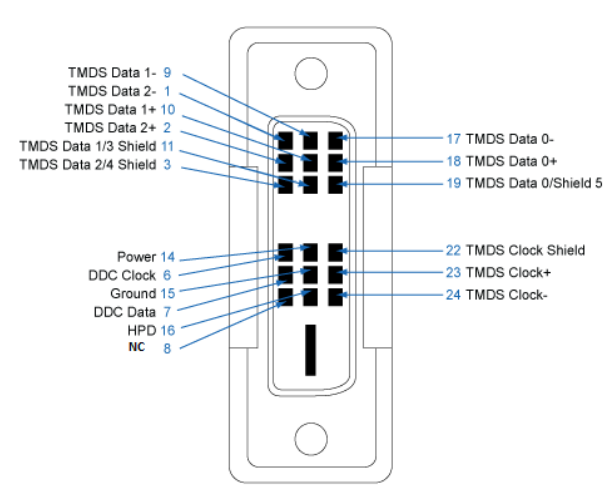

O diagrama de fiação DVI-D (Single Link) deve ser o seguinte:

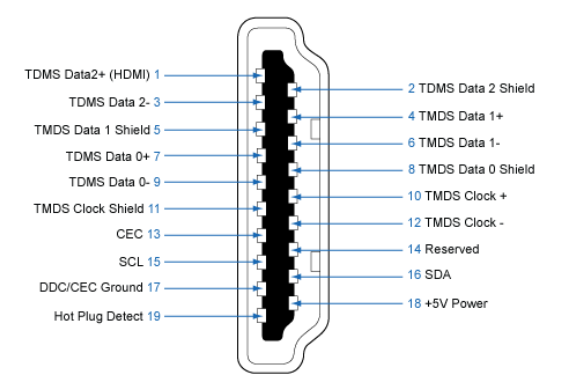

O diagrama de fiação HDMI 1.4 Tipo A padrão deve ser o seguinte:
