Este artigo fornece especificações para P/N: E583090: ELO-KIT-CABLE-DVI-D-to-DP

Abaixo estão as especificações para Elo P/N: E583090: ELO-KIT-CABLE-DVI-D-to-DP.

E583090

• Descrição: Cabo de vídeo DVI-D para DisplayPort de 1,8m
• O cabo DVI-D para DisplayPort deve incluir dois tipos de conectores no cabo. Um lado deve ser um conector macho DVI-D (Dual Link) padrão e o outro lado um conector macho DisplayPort 1.2 padrão.
• Comprimento: 1,8m (6 pés)
• Cor: Preto
• Todos os cabos e conectores devem ser compatíveis com PC-99

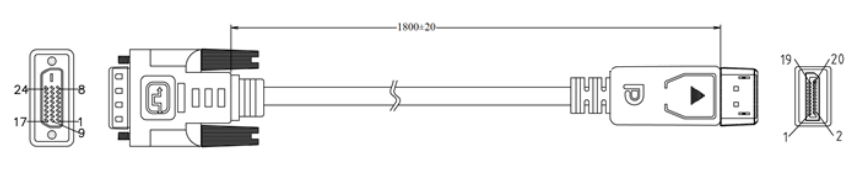

Desenhos:

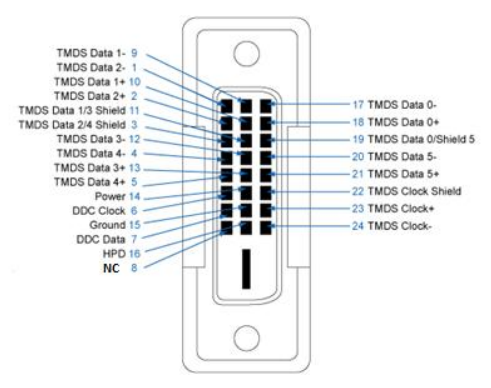

O diagrama de fiação DVI-D (Dual Link) deve ser o seguinte:

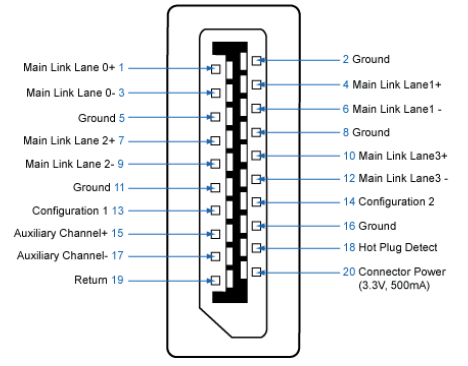

O diagrama de fiação padrão DisplayPort 1.2 deve ser o seguinte:
