Este artigo fornece etapas para testar o GPIO no I-Series 4.0 da Elo para dispositivos Android.

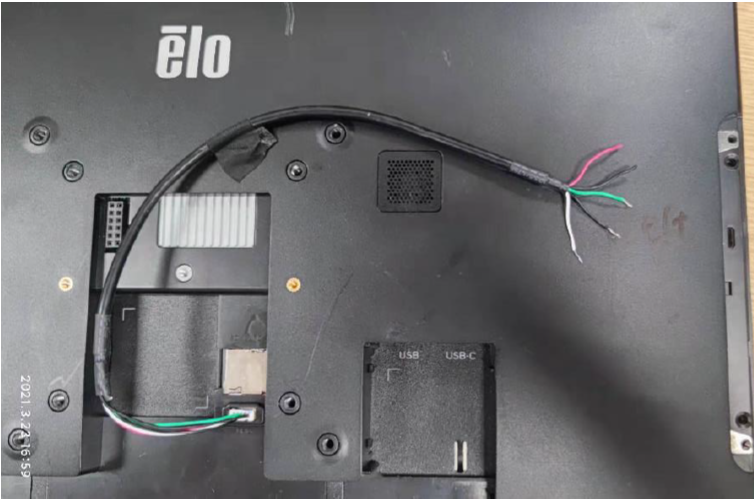

- Usando o Kit de Cabo GPIO: P/N: E211544 ou cabo semelhante. Inicie o aplicativo ELO Peripheral Test e insira o cabo GPIO na conexão GPIO na parte de trás do dispositivo I-Series 4.0.
| Etapa | Ação | Resultado Esperado |
|---|---|---|
| a | Curto o fio branco ao fio preto | GPIO81 deve ir para Low |
| b | Curto o fio verde ao fio preto | GPIO82 deve ir para Low |
| c | Meça a tensão no fio vermelho | Deve mostrar 5V |
| d | Defina a saída GPIO80 como Low | A tensão deve cair para 0V |
