Este artigo descreve as especificações para a Gaveta de Dinheiro do EloPOS Pack
Essas informações podem ser encontradas no Manual do Usuário do EloPOS Pack.
Porta da Gaveta de Dinheiro do EloPOS (A/B)
A porta principal da gaveta de dinheiro é uma interface RJ-12 e fornece operação comutável em +12 Volts e +24 Volts. A configuração padrão é em +24 Volts e as configurações são ajustáveis a partir da parte inferior do EloPOS Pack.

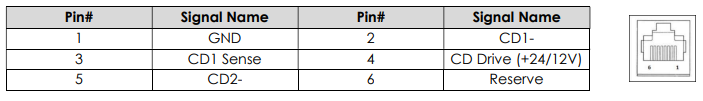

a. Atribuição dos pinos da porta da gaveta de dinheiro

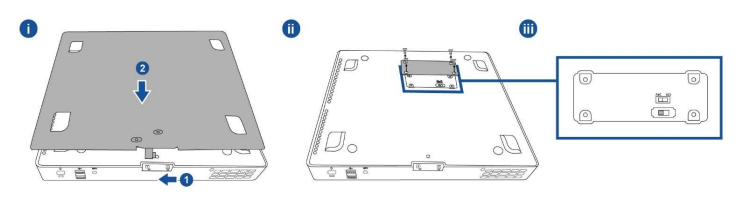

b. Comutação entre +12 Volts e +24 Volts
i. Deslize a trava para soltar o suporte de montagem do EloPOS Pack, em seguida, deslize o EloPOS Pack para trás para separá-lo do suporte.
ii. Remova a tampa da parte inferior do EloPOS Pack para revelar o interruptor.
iii. Deslize o interruptor entre 24V ou 12V para a energia da gaveta de dinheiro.
ii. Remova a tampa da parte inferior do EloPOS Pack para revelar o interruptor.
iii. Deslize o interruptor entre 24V ou 12V para a energia da gaveta de dinheiro.
