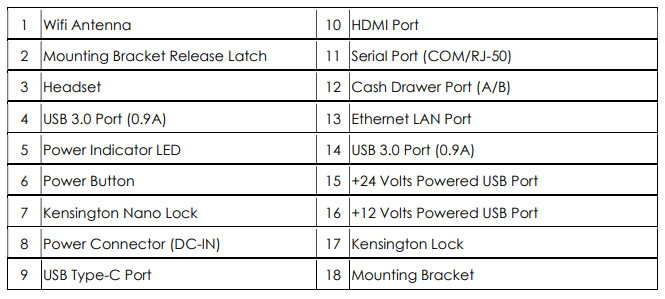

Este artigo fornece o Painel do Conector e Interfaces do EloPOS Pack com descrições

Essas informações também estão localizadas no Manual do Usuário do EloPOS Pack.





1. Antena Wifi
Conecte as antenas fornecidas ao EloPOS Pack quando o Wifi for necessário. A antena é compatível com bandas de 2.4G e 5GHz.

2. Mecanismo de Liberação do Suporte de Montagem
Deslizar a trava para a direita liberará o suporte de montagem do EloPOS Pack.

3. Fone de Ouvido
A porta de áudio é projetada para conectividade de fone de ouvido e microfone.

4. Porta USB 3.0 (0.9A)
Duas portas USB 3.0 Super Speed padrão estão disponíveis no painel frontal do EloPOS Pack.

5. LED Indicador de Energia
O LED indicador de energia mostra o estado do EloPOS Pack. Consulte a Seção 3 para mais detalhes.

6. Botão de Energia
Pressione o botão de energia para ligar/desligar o EloPOS Pack.

7. Kensington Nano Lock
Kensington Nano Lock é um mecanismo de anti-furto ultrafino para garantir o EloPOS Pack no local de montagem desejado. O cadeado de cabo Kensington não está incluído.

8. Conector de Energia (DC-IN)
Para ligar o EloPOS Pack, conecte o conector DC do kit de adaptador de energia AC/DC na conexão de energia do dispositivo.

9. Porta USB Tipo-C
A porta USB Tipo-C permite a conexão a outros dispositivos compatíveis com tipo-C (Até 27W).

10. Porta HDMI
A porta HDMI permite a conexão a um display equipado com entrada HDMI.

11. Porta Serial (COM/RJ-50)
A porta serial é uma especificação RS-232 nativa para conexão da interface RJ-50.

12. Porta da Gaveta de Dinheiro (A/B)
A principal porta da gaveta de dinheiro é uma interface RJ-12 e fornece operação comutável em +12 Volts e +24 Volts. A configuração padrão é em +24 Volts e as configurações são ajustáveis a partir da parte inferior do EloPOS Pack.

13. Porta Ethernet LAN
A Porta Ethernet LAN fornece até 1 Gbps de capacidade de velocidade para rede.

14. Porta USB 3.0 (0.9A)
Duas portas USB 3.0 Super Speed padrão estão disponíveis na parte traseira.

15. Porta USB Alimentada por +24 Volts
A Porta USB alimentada por +24 Volts está inclusa em todos os modelos. A potência máxima da Porta USB alimentada por +24 Volts é de 24 Volts a 0.5 Amps. Se o seu EloPOS Pack estiver funcionando a 100% de carga e todas as portas de I/O, exceto a porta USB alimentada por 24V estiverem conectadas, na carga máxima de cada porta, NÃO utilize a porta USB alimentada por +24 Volts, use um adaptador de energia externo para o periférico alimentado por +24 Volts.

Por favor, certifique-se de que o consumo total de energia dos periféricos não exceda o seguinte (supondo que o EloPOS Pack esteja funcionando na carga máxima de consumo):

16. Porta USB Alimentada por +12 Volts
A potência máxima da Porta USB alimentada por +12 Volts é de 12 Volts a 1 Amps.

17. Kensington Lock
Kensington Lock é um mecanismo padrão de anti-furto para garantir o EloPOS Pack no local de montagem desejado. O cadeado de cabo Kensington não está incluído.

18. Suporte de Montagem
O suporte possui quatro furos para montagem em uma mesa usando quatro parafusos de montagem M4 ou #8. A altura da cabeça do parafuso deve ser de 3.0 mm (0.118”) ou menos. Ao montar em uma parede, recomenda-se o uso de quatro parafusos M3 ou #8. O comprimento do parafuso deve ser superior a 25 mm, e a altura da cabeça do parafuso deve ser de 3.0 mm (0.118”) ou menos.
