Este artigo fornece informações sobre o layout e as conexões do Computador Touch All-In-One (AIO) E-Series 2.

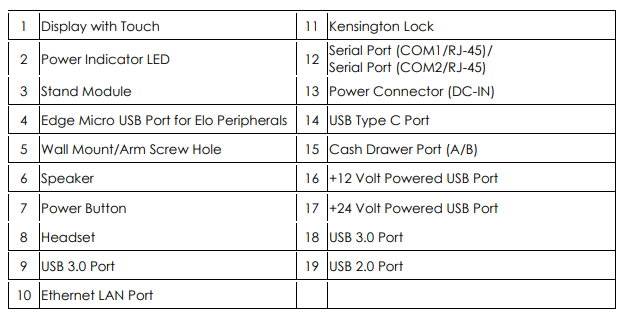

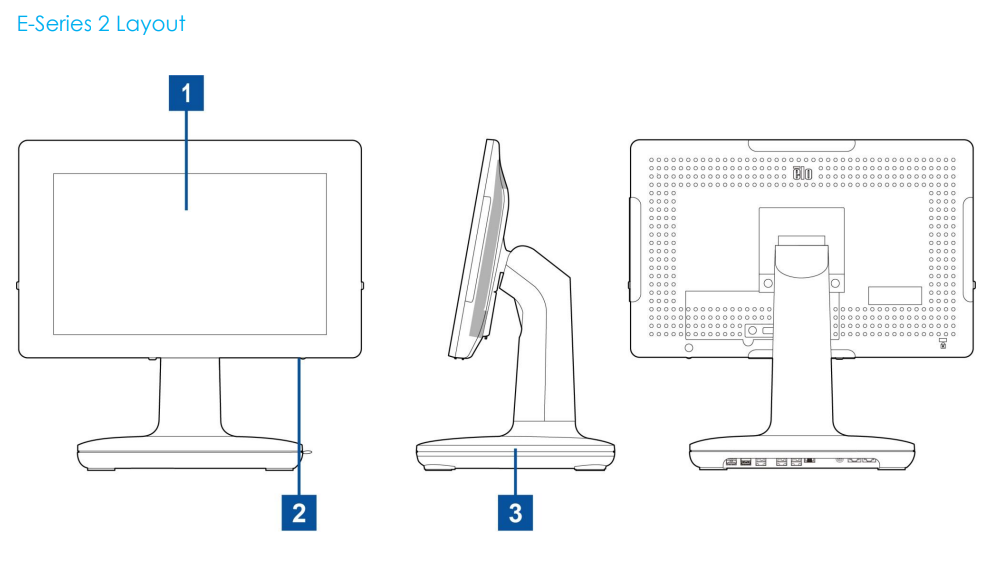

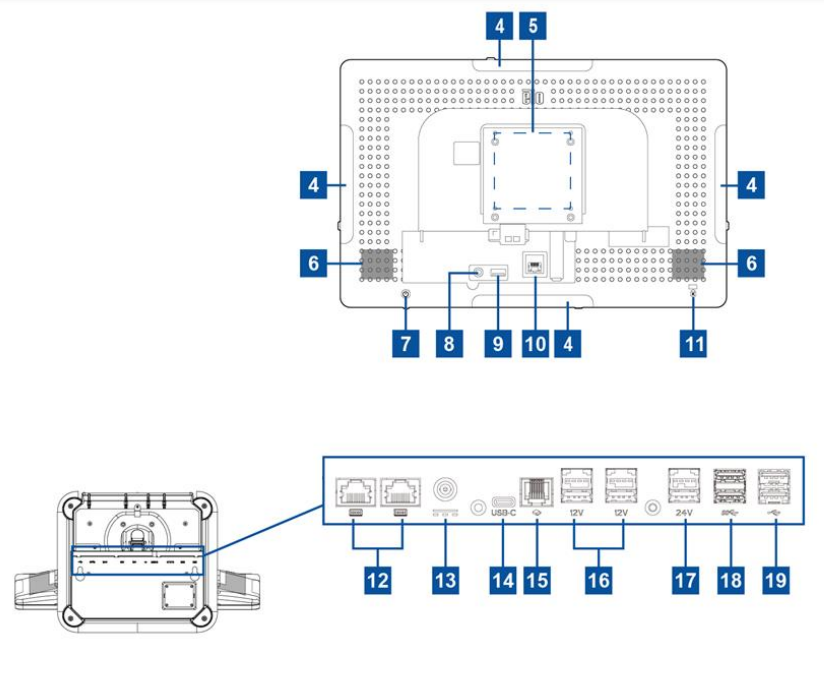

O Layout e as Conexões da E-Series 2 estão mostrados abaixo.

O abaixo pode ser encontrado no Manual do Usuário da E-Series 2 .pdf




1. Tela com Toque
O modelo está disponível com as seguintes tecnologias de toque.

• TouchPro, capacitivo projetivo sem borda (PCAP)

2. LED Indicador de Energia
O LED indicador de energia mostra o estado do computador touch. Veja a Seção 3 do Manual do Usuário para mais detalhes.

3. Módulo de Suporte
O módulo de suporte possui um design robusto que suporta computadores touch All-in-one da Elo.

4. Porta Micro USB na Borda (Kit de acessórios - conexões)
A E-Series 2 inclui quatro portas USB na borda da tela para montagem de periféricos opcionais. Os periféricos podem ser montados e fixos na borda para atender a muitos requisitos de periféricos I/O.

5. Suporte VESA
Um padrão de montagem de quatro furos de 75x75mm para parafusos M4 está disponível na parte traseira do monitor.
A contagem em conformidade com o VESA FDMI é codificada: VESA MIS-D, C

6. Alto-falante
Dois alto-falantes integrados de 2 watts fornecem saída de áudio para reprodução.

7. Botão de Energia
Pressione o botão de energia para ligar/desligar o sistema do computador touch.

8. Porta para Fones de Ouvido
A porta de áudio é projetada para conectar fones de ouvido e microfone.

9. Porta USB 3.0
Uma porta padrão Super Speed USB 3.0 está disponível na parte traseira do sistema do computador touch.

10. Porta Ethernet LAN
A Porta Ethernet LAN da E-Series 2 oferece capacidade de velocidade de até 1 Gbps para redes.

11. Cadeado Kensington
O Cadeado Kensington é um mecanismo anti-furto padrão para garantir a mesa ao local de montagem desejado. O cadeado de cabo Kensington não está incluído.

12. Porta Serial (COM1/RJ-45)/Porta Serial (COM2/RJ-45)
A porta serial é uma especificação RS-232 para conexão de interface RJ-45.

13. Conector de Energia (DC-IN)
Para ligar o computador touch, conecte o conector DC do kit de adaptador de energia AC/DC à conexão de energia do dispositivo.

• Nota: Quando precisar desconectar o plugue DC do módulo de suporte, segure-o conforme mostrado na imagem abaixo e remova-o com cuidado.

14. Porta USB Tipo-C
A porta USB Tipo-C permite a conexão com outros dispositivos compatíveis com tipo-C.

15. Porta para Gaveta de Dinheiro (A/B)

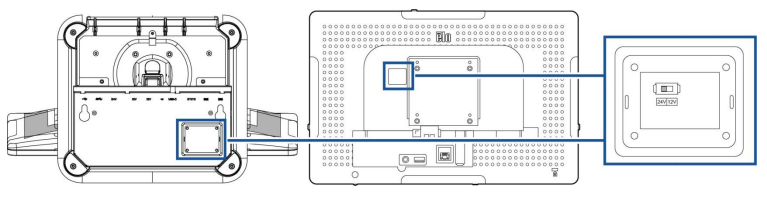

A principal porta para gaveta de dinheiro é um design de interface RJ-12 e fornece operação comutável em +12VOLTs e +24VOLTs. A configuração padrão é em +24 Volts e as configurações são ajustáveis a partir da parte inferior do módulo de suporte, ou na parte traseira do monitor.

a. Atribuição de pinos da porta para gaveta de dinheiro

16. Porta USB Alimentada por +12 Volts
A classificação máxima de potência da porta USB alimentada por +12 Volts seria limitada a 12 Volts a 1.5 Amperes.

17. Porta USB Alimentada por +24 Volts
A especificação da Porta USB alimentada por +24 Volts é projetada para todos os modelos E-Series 2. A classificação máxima de potência da porta USB alimentada por +24 Volts é de 24 Volts a 2.3 Amperes. Em circunstâncias especiais, por favor, use um adaptador de energia externo para seu periférico de 24V (NÃO USE na porta USB alimentada por 24V a bordo) quando seu sistema estiver funcionando com 100% de carga e todas as portas I/O, exceto a porta USB alimentada por 24V, estiverem conectadas para a carga máxima de potência de cada porta. Por favor, certifique-se de que o consumo de potência total do seu periférico não exceda o seguinte (assumindo que o sistema está funcionando com consumo de potência máxima, o que não é comum para aplicações de POS): Não exceder 156W.

18. Porta USB 3.0
Duass portas padrão Super Speed USB 3.0 estão disponíveis no painel de entrada/saída do sistema do computador touch.

19. Porta USB 2.0
Duas portas USB 2.0 estão disponíveis no painel de entrada/saída do sistema do computador touch.
