Este artigo fornece instruções passo a passo para acessar com segurança o SSD, RAM e a bateria CMOS em sistemas Elo E-Series 3 de 15 polegadas com processadores Intel.

Acessar o SSD e a RAM em um Elo I-Series 3 com Intel pode ser necessário para atualizar o armazenamento, melhorar o desempenho ou substituir componentes com falha. Aumentar a RAM pode melhorar o multitarefas, enquanto atualizar o SSD pode expandir o armazenamento e melhorar a responsividade do sistema. Este procedimento pode também ser necessário para solução de problemas de hardware ou manutenção. Deve ser realizado apenas por pessoal qualificado, pois manuseio inadequado pode danificar o dispositivo ou anular a garantia.

Ferramentas e Equipamentos Necessários

• Chave de fenda Philips (#1 ou #2)
• Ferramenta de alavanca de plástico
• Pulseira antisstática (recomendada)
• Superfície protetora ou tapete antisstático

Precauções de Segurança

• Desligue o dispositivo e desconecte-o de todas as fontes de energia antes de começar.
• Use uma pulseira antisstática para evitar danos por descarga eletrostática (ESD).
• Manuseie os componentes internos com cuidado para evitar danos.

Procedimento

1. Prepare o Dispositivo

• Coloque o E-Series 3 com a tela voltada para baixo em uma superfície limpa, macia e protetora para evitar arranhões ou danos.
• Se o dispositivo tiver um suporte, remova-o:

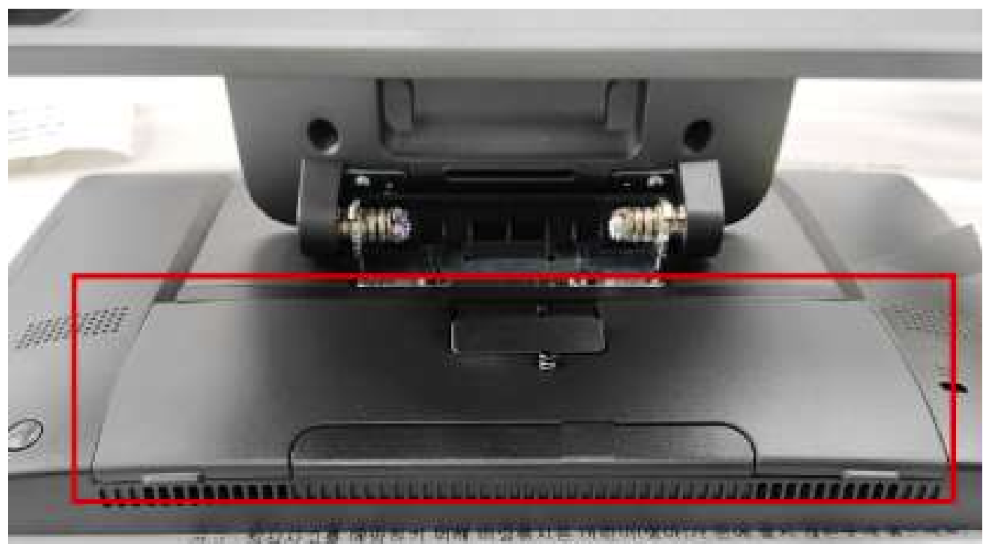

  • Remova a tampa do cabo.

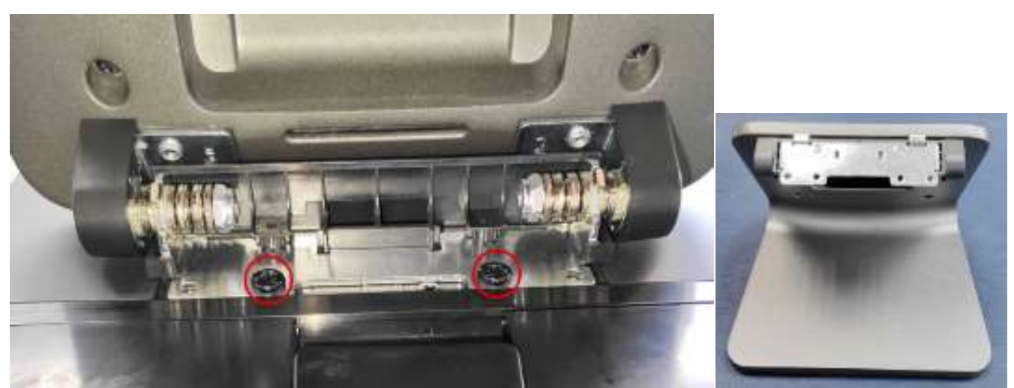

  • Remova os dois (2) parafusos Philips do suporte.
  • Levante o suporte da unidade.

2. Remova o Parafuso Central e as Tampas de Conexão Lateral

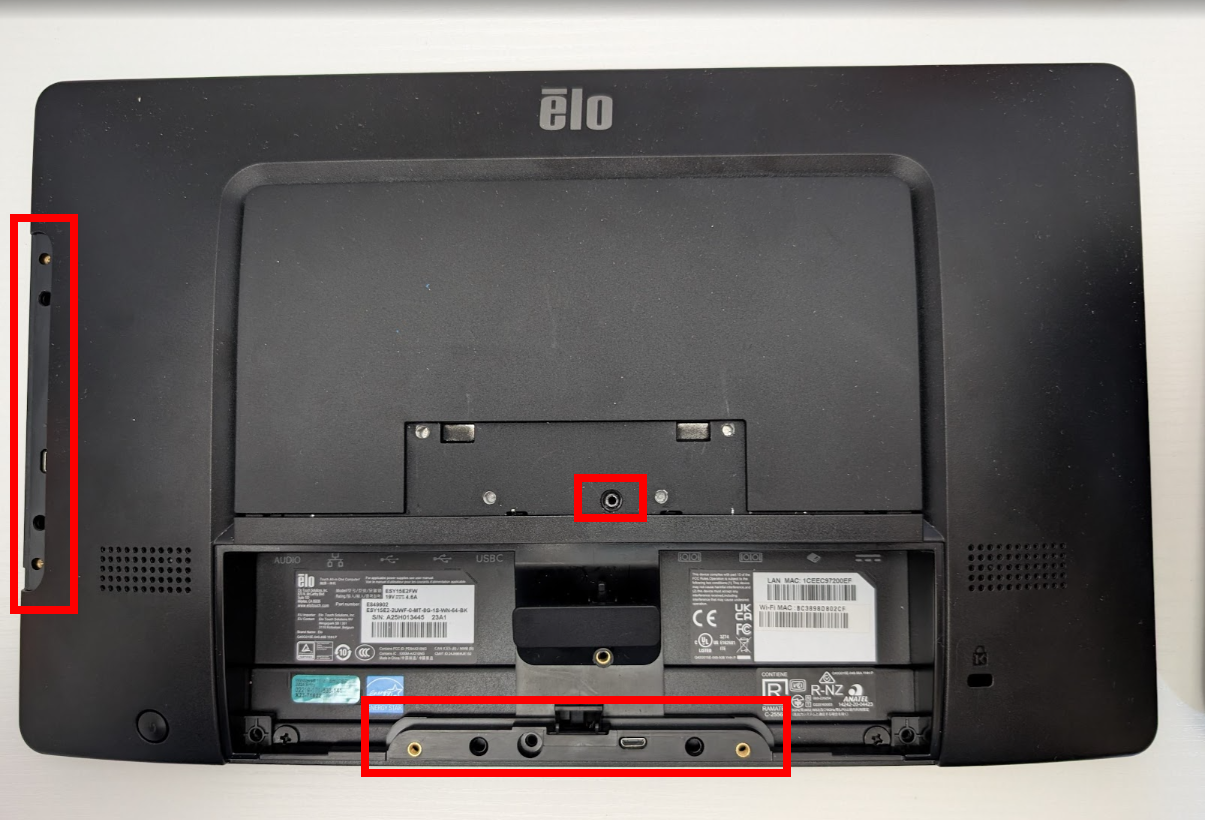

• Remova o parafuso central circundado na foto abaixo.
• Desconecte as duas (2) tampas dos portos periféricos, puxando-as suavemente para fora.

3. Remova a Tampa Traseira do Invólucro Frontal

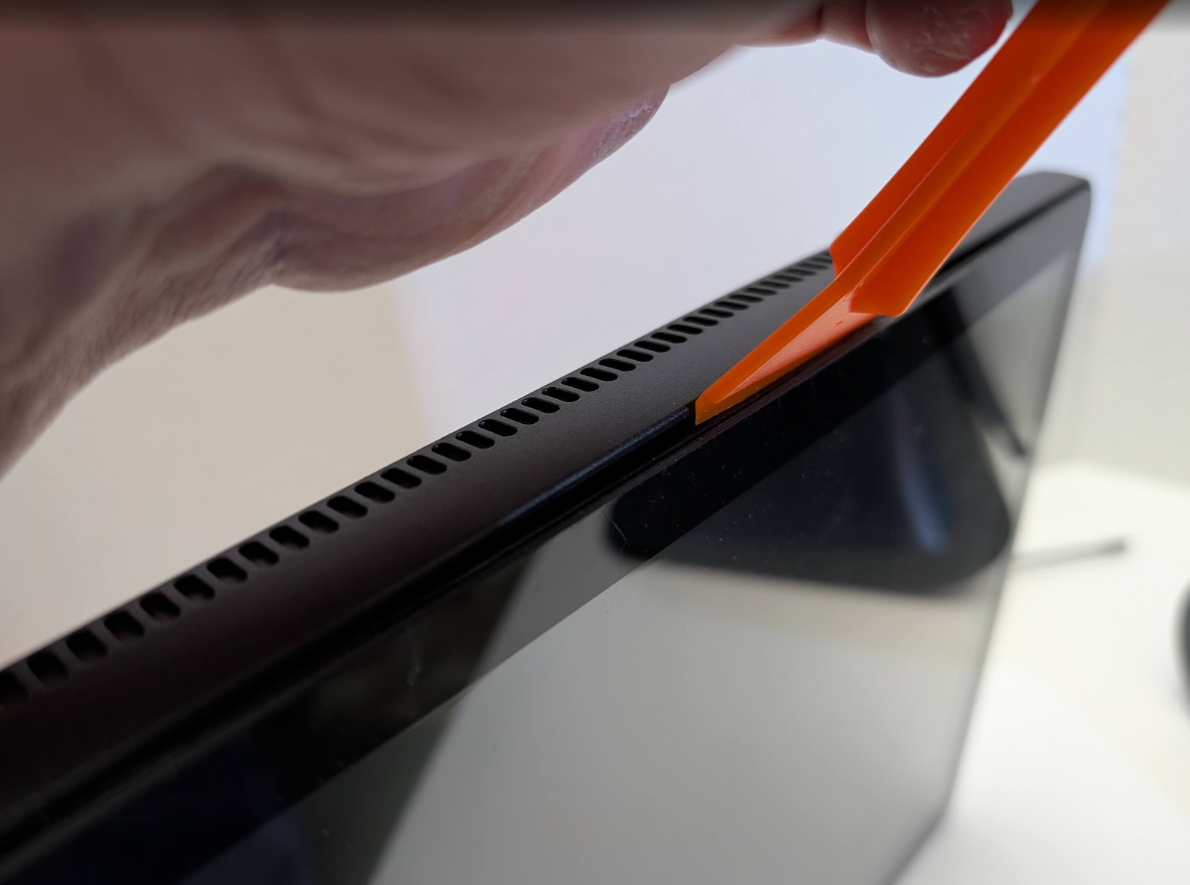

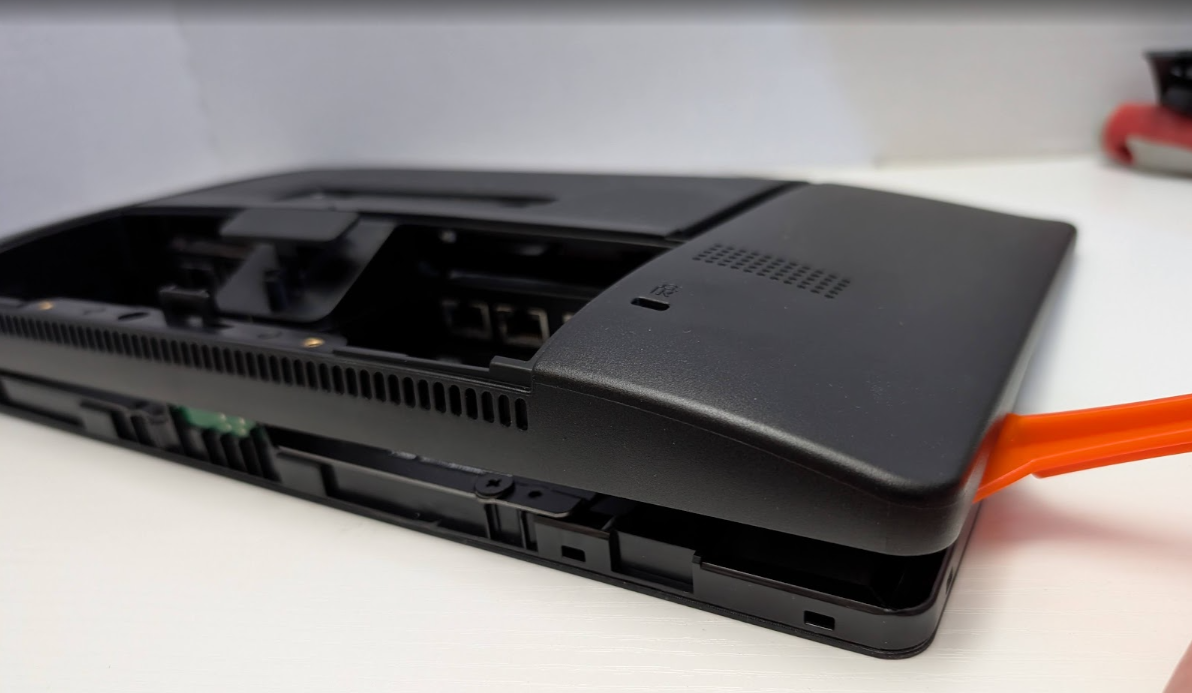

• Usando uma ferramenta de alavanca de plástico, comece na borda inferior da unidade e trabalhe cuidadosamente ao redor, fazendo força para cima suavemente para desapertar a tampa plástica traseira do invólucro frontal.

4. Acessando SSD, RAM e Bateria CMOS

• Sustente cuidadosamente a tampa traseira, tomando cuidado para não forçar ou desconectar nenhuma fiação interna.

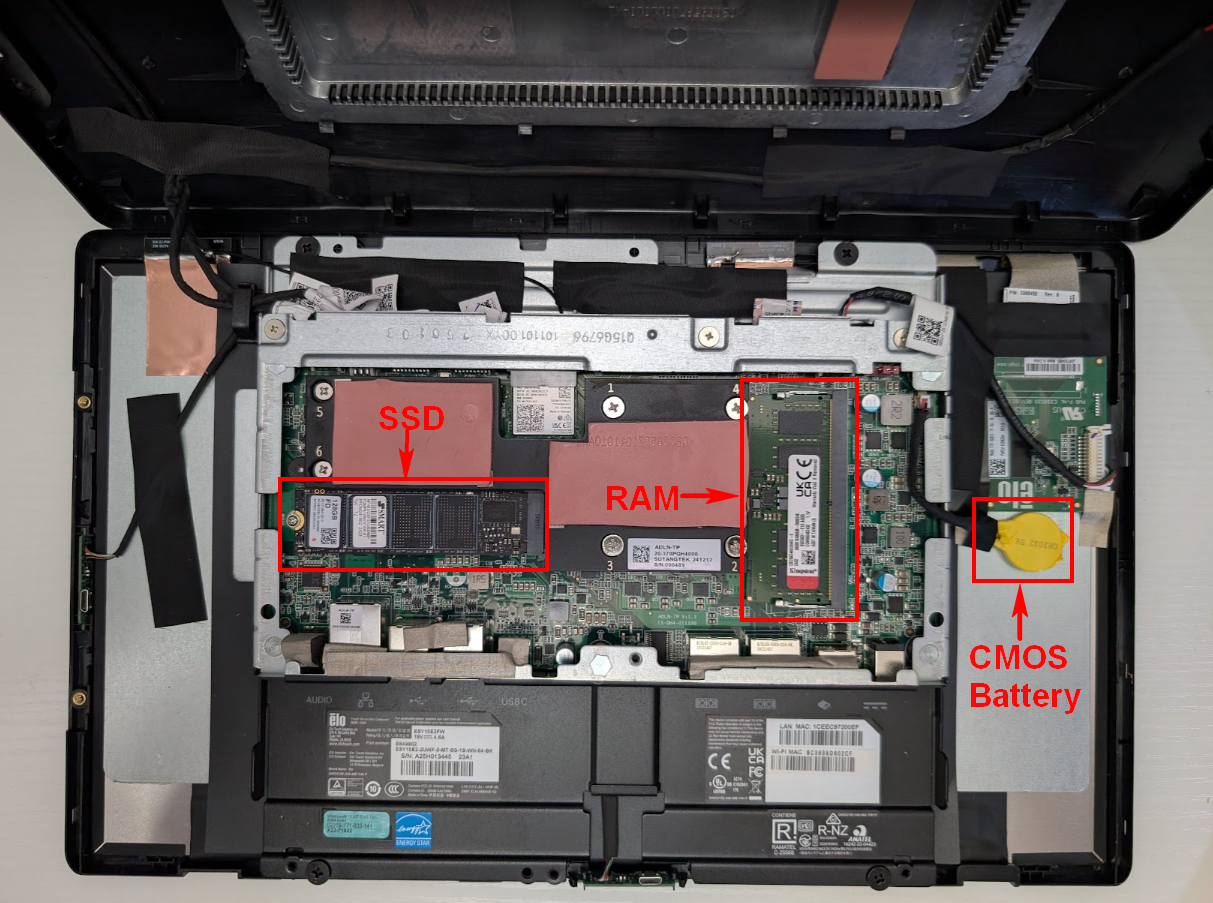

• O SSD, RAM e a bateria CMOS são visíveis como mostrado na foto abaixo.

5. Reassemble a Unidade

• Reconecte todos os componentes revertendo os passos acima, garantindo que todas as conexões estejam seguras e que a tampa traseira se encaixe firmemente de volta no lugar.
