Este artigo fornece etapas para usar o software de suíte de imagem NCR com o computador Touch All-In-One (AIO) EloPOS.

Notas:

• As regras da rede devem permitir a porta UDP 137 para tráfego NetBIOS
• O adaptador de rede deve permitir NetBIOS sobre TCP/IP
• Pasta de rede compartilhada (local para armazenar e implantar imagens capturadas)
• Servidor ou estação de trabalho Windows
• Nenhum outro serviço DHCP deve existir no segmento de rede
• Funciona com e sem um gateway de rede
• Ao adicionar drivers adicionais ao Boot.wim, mantenha o arquivo sob 400MB

Download da Suíte de Imagem:
https://www5.ncr.com//support/support_drivers_patches_radiant.asp?Class=Hospitality/GenDrivers_display v5.4.0.4
Conteúdo do Arquivo:

• Pré-requisitos
• PXEBOOT-WINPE
• Recovery_Update
• Utilitários
• NCR Imaging Suite User Guide.doc
• ReleaseNotes.txt

Instruções:

1. Conecte servidor “servidor PXE” e EloPOS “cliente PXE” no mesmo segmento de rede
2. No servidor PXE, atribua um endereço IPv4 estático de 10.10.10.2, máscara de sub-rede 255.255.255.0, gateway 10.10.10.1, DNS 8.8.8.8, 8.8.4.4
3. Crie uma pasta de rede compartilhada chamada “Imagens”
4. Acesse a pasta \PXEBOOT-WINPE\UEFI\ e execute tftpd32.exe

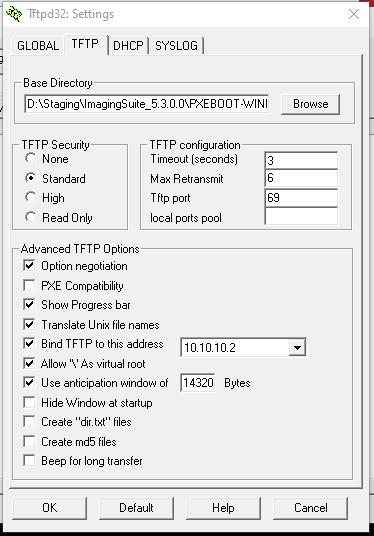

5. Configure a aba TFTP com as configurações mostradas abaixo

6. Em seguida, configure a aba DHCP com as configurações mostradas abaixo

7. Na janela principal do Tftpd32, selecione a interface do servidor 10.10.10.2

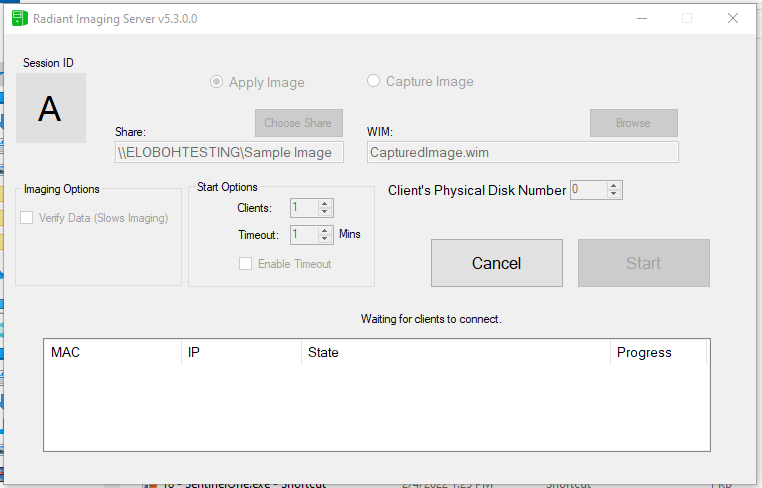

8. Acesse a pasta \ImagingSuite_5.4.0.4\Utilities\ e execute ImagingServer.exe
9. Selecione Capturar ou Aplicar Imagem. Neste exemplo, temos uma imagem capturada pronta.
10. Clique em Escolher Compartilhamento e selecione a pasta de rede compartilhada “Imagens”
11. Digite as credenciais permitidas para acessar a pasta compartilhada
12. Clique em Navegar para selecionar uma imagem capturada anteriormente (.wim)
13. Clique em Iniciar

14. No cliente PXE, ative o boot PXE e modo UEFI nas configurações de BIOS
15. Realize um boot de rede IPv4
16. Aguarde o cliente PXE receber um endereço DHCP do servidor PXE
17. Aguarde o cliente PXE baixar o arquivo de boot boot.wim.
18. Aguarde o cliente PXE entrar no ambiente de pré-boot e carregar o driver de rede.
19. Aguarde o cliente PXE iniciar automaticamente o ImageClient.exe
20. Escolha Conectar ao servidor NCR
21. Se o endereço IP do servidor PXE aparecer, o cliente PXE está pronto para receber uma imagem.

Outras notas:

• Quando boot.wim for maior que 400MB, o EloPOS travará. Remova drivers desnecessários para reduzir o tamanho do arquivo. Use o utilitário DISM no Windows para modificar e limpar arquivos .wim.
• O ImagingServer.exe usará o serviço NetBIOS para se comunicar com o ImageClient.exe
