Este artigo fornece informações e desenhos para Elo P/N: E160104, Suporte de mesa para 1002L e 10i

Informações e desenhos para Elo P/N: E160104, Suporte de mesa para 1002L e 10i

Detalhes da peça: E160104: ELO-STAND-10.1IN-GY-R
Descrição da peça: Suporte de mesa para 1002L e 10i

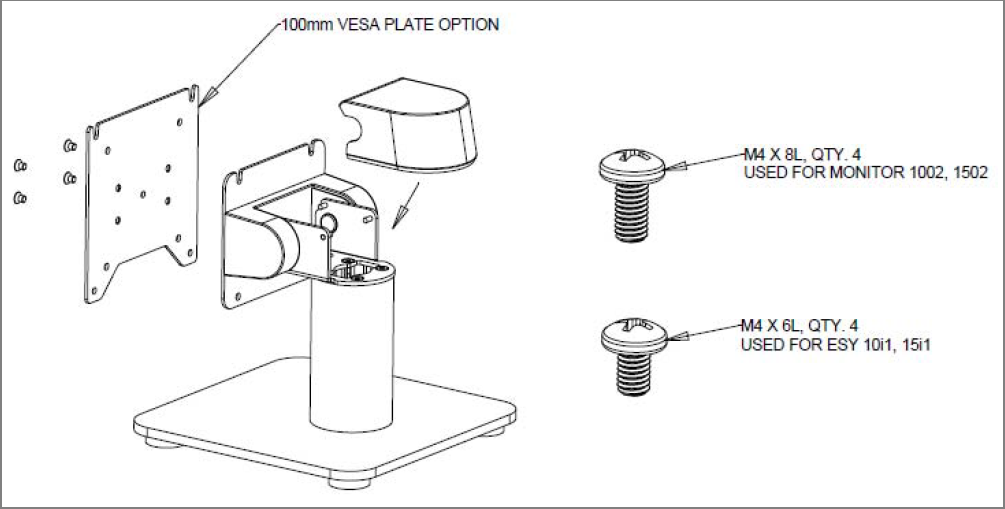

Os seguintes componentes estão incluídos no kit:

• 1x suporte de mesa com placa VESA de 100mm.
• 4x Parafusos Philips Pan-Head M4 X 6L, pretos
• 1x Dessecante
• 4x Parafusos Philips Pan-Head M4 X 8L, pretos, em saco separado no kit
• 1x Folheto de instruções de montagem

Ângulo de inclinação dos suportes será de -10° / +90° ± 2°
Peso (sem embalagem) = 4,5 lbs (2,04117 kg)

Desenhos

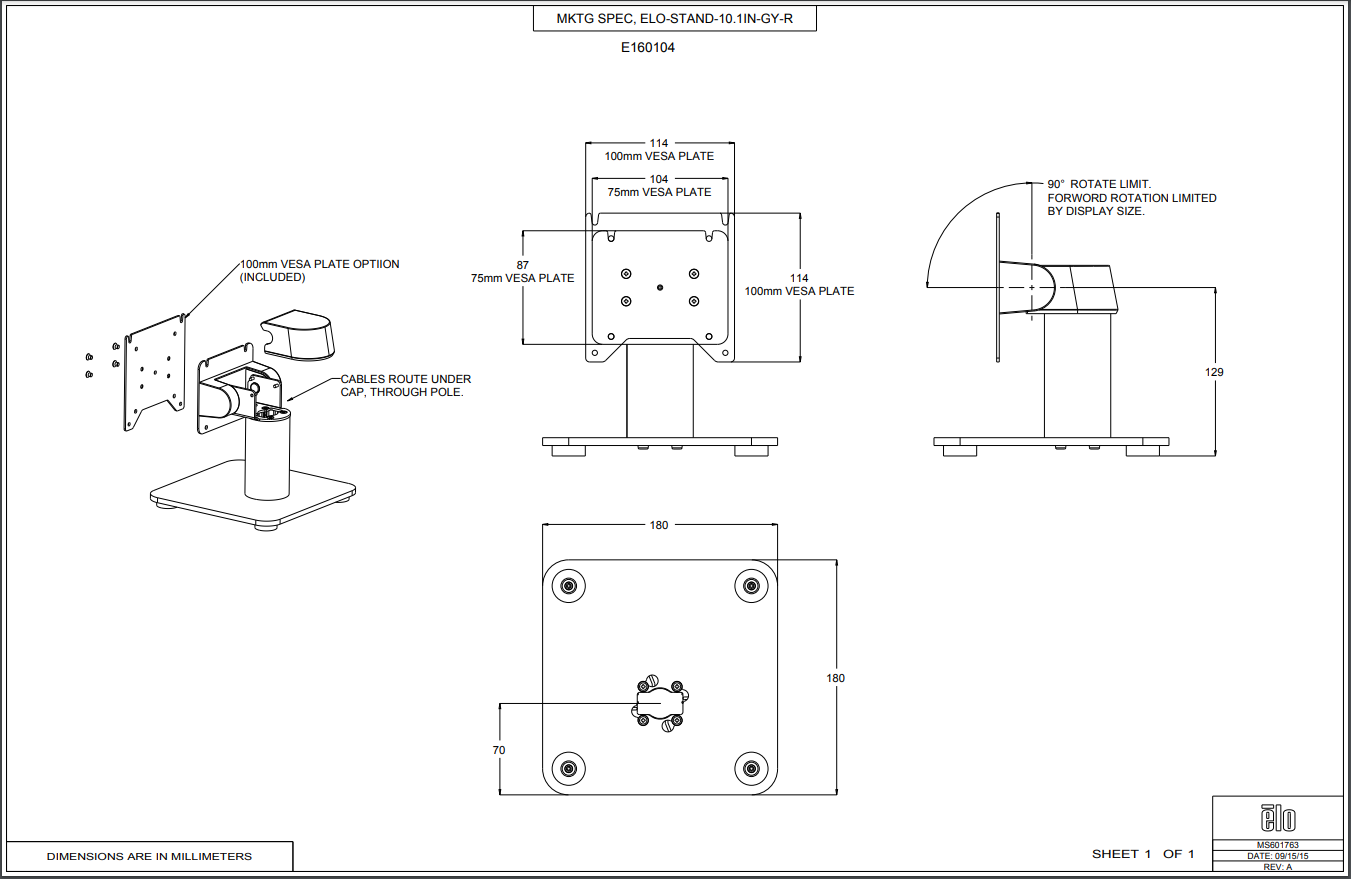

• Desenho dimensional 2-D (formato .pdf)
• CAD 3-D (formato .stp)

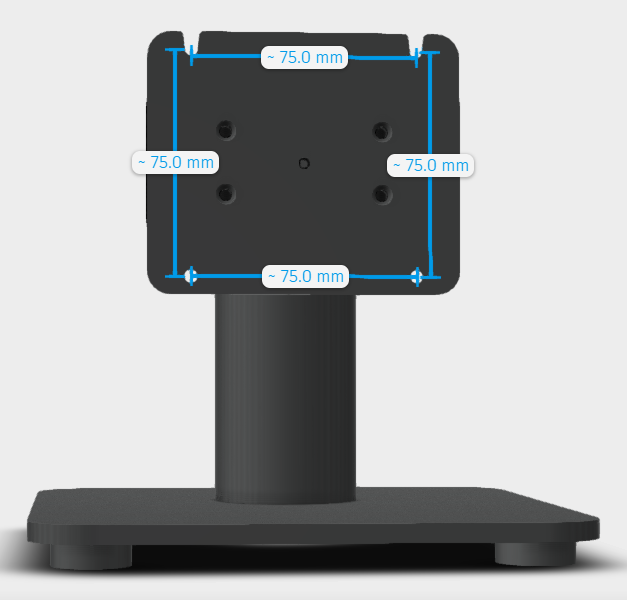

Padrão de montagem VESA = 75mm (a menos que a opção de placa VESA de 100mm seja adicionada)

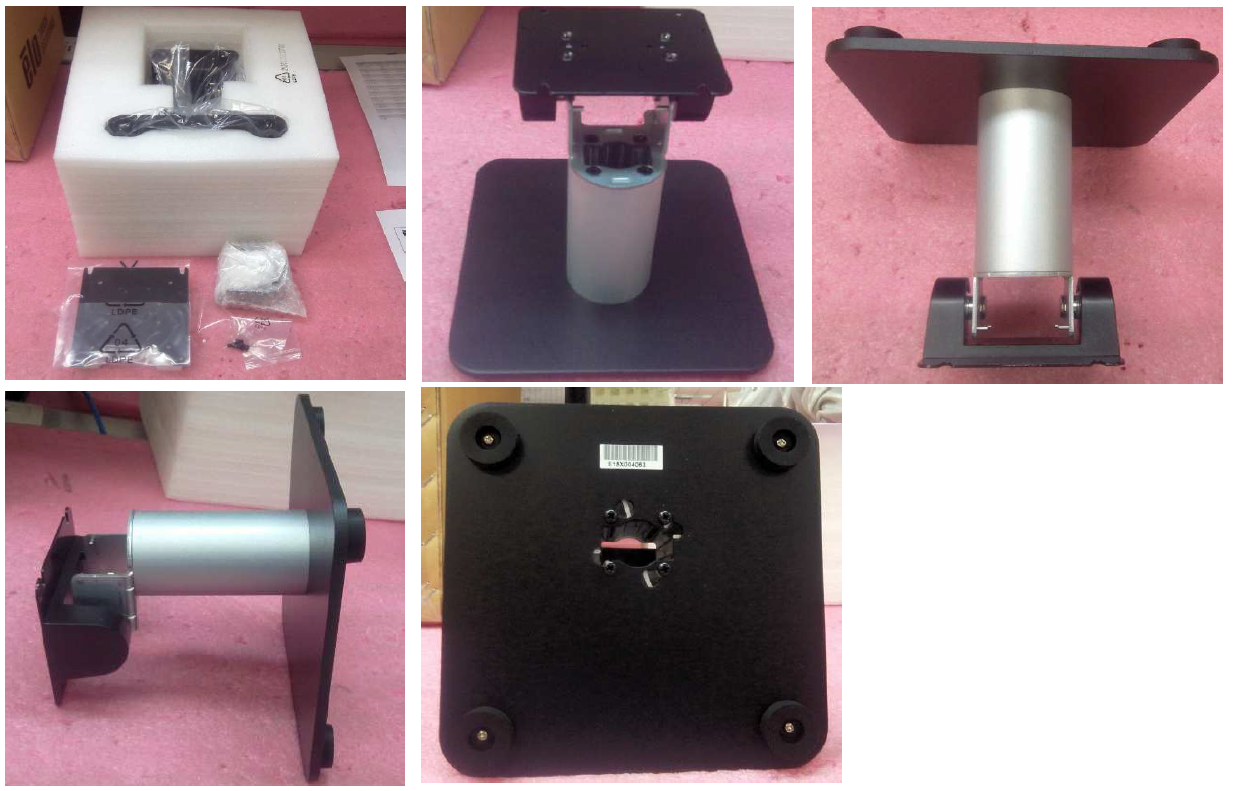

Fotos
