Este artigo fornece os passos para acessar e substituir o SSD em um sistema POS Elo E-Series 2

Especificações
O sistema POS E-Series 2 é fornecido com:

• SSD M.2 SATA de 128GB, 80 TBW

Números das peças do SSD de substituição

• SSD M.2 SATA de 128GB – P/N Elo: E206352
• SSD M.2 SATA de 256GB – P/N Elo: E206556

Passos
1. Desconecte a alimentação do sistema E-Series 2 e coloque virado para baixo em uma superfície protetora

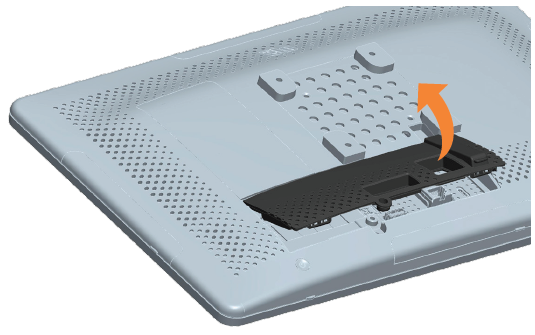

2. Remova e guarde o parafuso e a tampa do conector

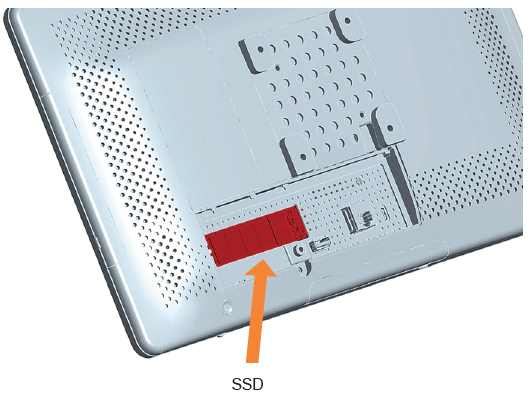

3. Localize o SSD, veja a localização destacada abaixo

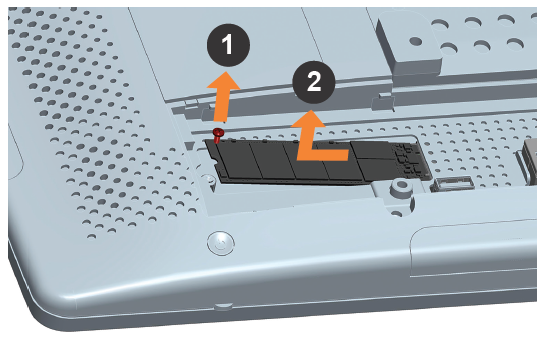

4. Usando uma chave de fenda Philips, remova o parafuso de retenção e levante o SSD para fora

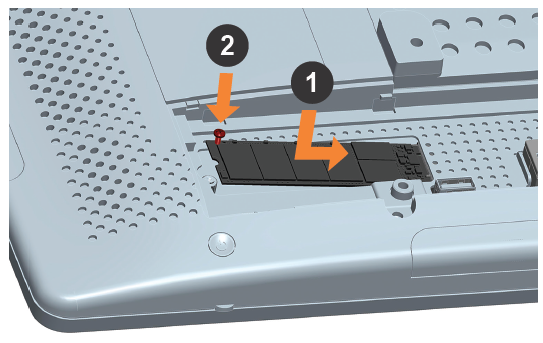

5. Substitua o SSD e fixe com o parafuso Philips




6. Substitua a tampa do conector e o parafuso Philips.
