Este artigo fornece fotos do Kit de Montagem na Parede E143088

Abaixo estão algumas fotos do montante E143088 para computadores tudo-em-um com tela sensível ao toque da série E-/I-/X com Intel/Windows e monitores de toque 02/03.

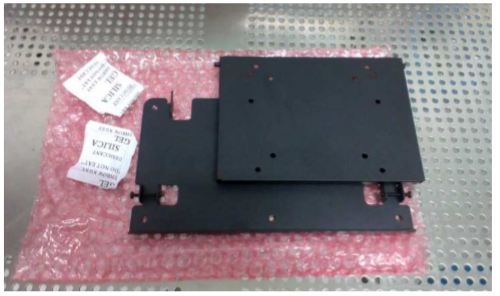

Placa VESA do monitor e placa de montagem na parede que vem no kit

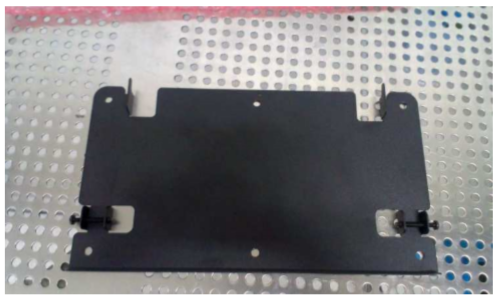

Placa de montagem na parede

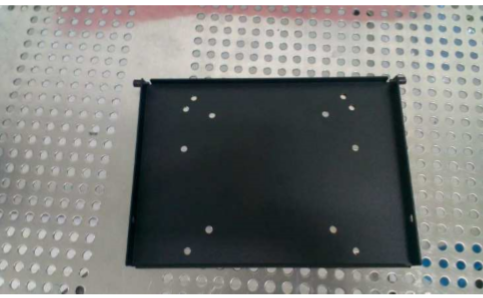

Placa VESA do monitor

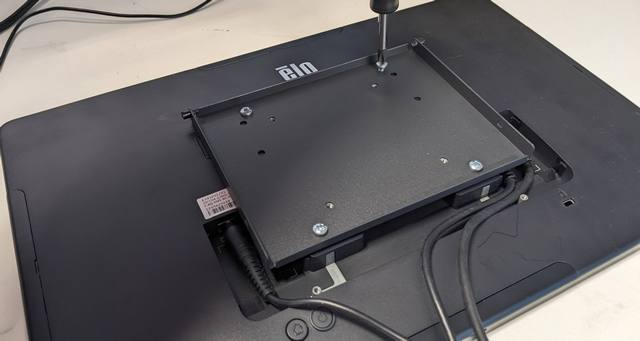

Montando a placa do monitor na parte de trás do I-Series 4 de 15" usando os parafusos Philips VESA fornecidos

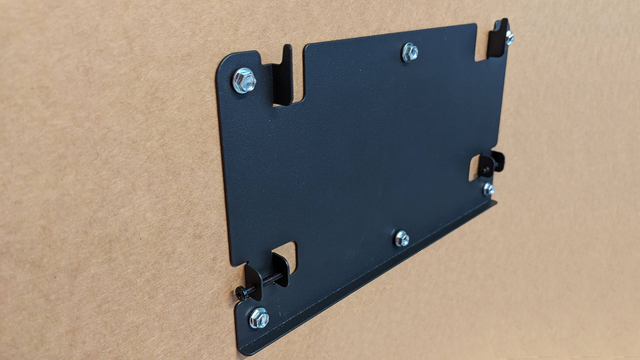

A placa de montagem na parede é fixada à parede na orientação abaixo (parafusos de montagem não incluídos)

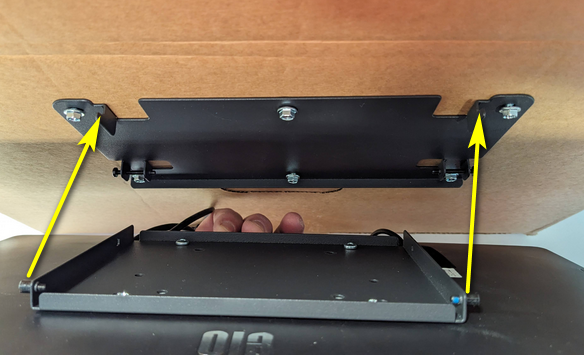

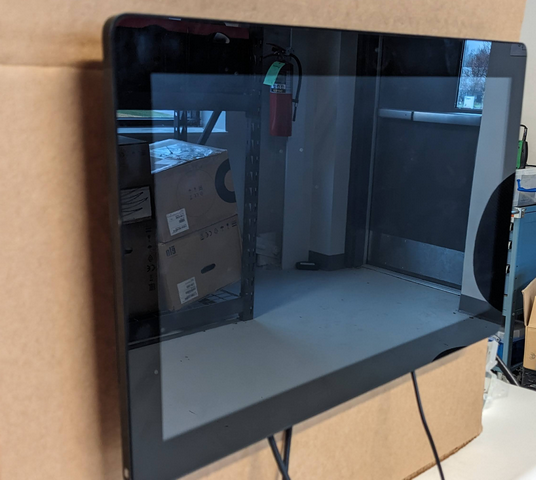

Pendure a unidade posicionando os dois pinos da suportes VESA nos dois ganchos na placa de montagem na parede.

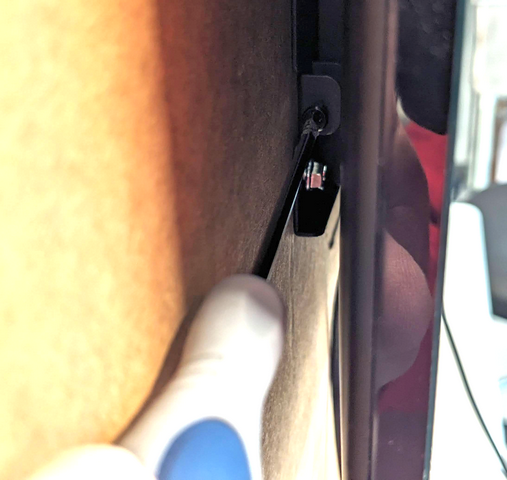

Fixe a unidade apertando os dois parafusos Philips (um de cada lado) do suporte na parede
