Este artigo fornece diretrizes e instruções sobre como montar um Monitor Elo Open Frame

Monitores Open Frame são monitores touch sem borda. Kits de borda opcionais estão disponíveis para compra para a maioria dos Monitores Open Frame da Elo.

Abaixo estão diretrizes que descrevem como instalar esses monitores usando as várias opções de montagem.

Montagem Traseira
Consulte o desenho dimensional para detalhes de corte; baixe o desenho em formato PDF na seção Documentação das Monitores Open Frame.

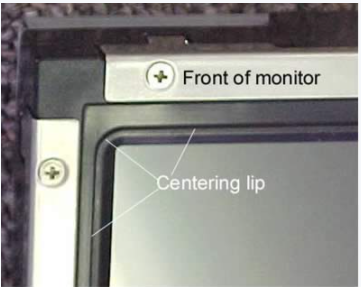

Os monitores base são projetados para serem montados pela parte traseira e fixados por suportes angulares fendidos com pequenas abas de montagem. Uma borda de centralização ligeiramente elevada é destinada a caber no recorte da placa frontal. Observe que os cantos da borda de centralização são arredondados. O raio de cada monitor é fornecido nas dimensões do recorte, que estão incluídas no desenho dimensional.

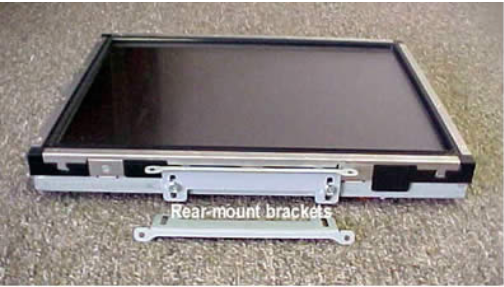

Os suportes de montagem são fendidos para permitir ajuste para a espessura da placa frontal. Os suportes mostrados são destinados apenas para aplicações de montagem traseira. Eles podem ser montados na parte superior e inferior ou em ambos os lados do monitor. Os furos nos suportes são então fixados à superfície traseira da placa frontal. Para placas frontais metálicas, pinos de pressão instalados profissionalmente devem ser usados na parte traseira da placa para uma instalação limpa (sem fixadores expostos). Para placas frontais de madeira, parafusos de madeira curtos podem ser instalados pela parte traseira.

Montagem Frontal.
Kits de borda de montagem frontal opcionais estão disponíveis; consulte a seção Acessórios nas páginas da web dos Monitores Open Frame para números de peça.



Consulte o desenho dimensional para detalhes de corte e montagem; baixe o desenho em formato PDF na seção Documentação das páginas da web dos Monitores Open Frame.

A borda de montagem frontal vem com suportes pré-instalados na parte superior, inferior e em cada lado.

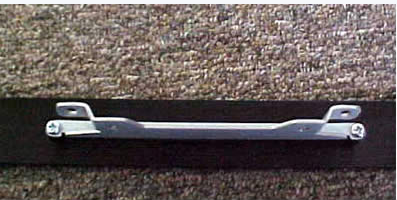

Os suportes têm abas que se inclinam para dentro para se fixar ao monitor.

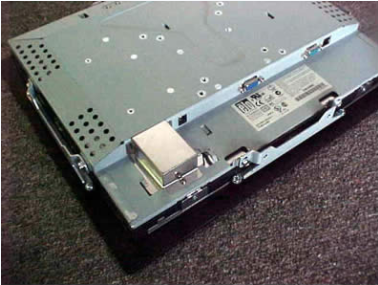

O monitor é colocado na borda e os quatro suportes são fixados ao monitor com os parafusos incluídos. A borda de montagem frontal opcional adiciona cerca de 3/8" ao redor (aproximadamente) para suportar a montagem pela parte frontal da placa frontal do gabinete.

Agora o monitor se encaixa no recorte da placa frontal, pela frente.

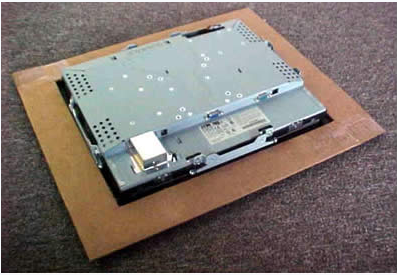

A imagem acima mostra uma vista traseira usando um pedaço de papelão para simular a placa frontal do gabinete. Observe que as dimensões do recorte especificadas permitem espaço suficiente para que tanto o monitor quanto os suportes de montagem da borda frontal offset passem.

NOTA: Os suportes de montagem traseira mostrados na seção de montagem traseira não são usados. Suportes de montagem frontal especiais estão incluídos no kit de borda de montagem frontal.

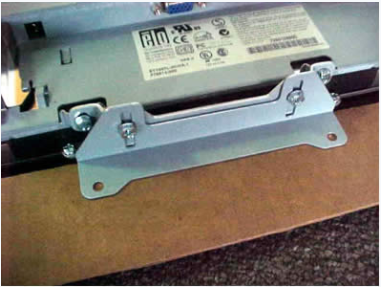

Os suportes de montagem frontal especiais se conectam aos furos roscados nos suportes de montagem da borda; esses suportes então pressionam contra a parte traseira da placa frontal e os parafusos são apertados nos furos fendidos.

NOTA: Os furos que fixam os suportes à placa frontal estão fora das dimensões da borda frontal (a borda frontal não cobririam as cabeças dos parafusos se parafusos passantes fossem usados). Por essa razão, pinos de pressão instalados profissionalmente devem ser usados na parte traseira da placa para uma instalação limpa (sem fixadores expostos) ao usar placas frontais metálicas. Para placas frontais de madeira, parafusos de madeira curtos podem ser instalados pela parte traseira.
