Este artigo fornece instruções passo a passo para atualizar o firmware do controlador de toque capacitivo projetado (PCAP) nos monitores de toque de estrutura aberta Elo 1099L Outdoor. Este procedimento pode ser utilizado para atualizar o firmware do controlador de toque ou recuperar um controlador operando no modo de bootloader.
Certifique-se de que a energia para o monitor e a conexão USB permaneçam estáveis durante a atualização do firmware. Não desconecte o cabo USB, remova a energia ou desligue o monitor enquanto o firmware estiver sendo gravado. Interromper o processo de atualização pode corromper o firmware do controlador de toque.
Procedimento de Atualização Passo a Passo
- Baixe o Pacote de Atualização do Firmware: Baixe o seguinte pacote de utilitário de firmware: Test_Tool_PCFG0377_v00_T3_CM_250704.zip .
-
Extraia os Arquivos:
Extraia o conteúdo do arquivo ZIP baixado para uma pasta dedicada
no PC host Windows, como
C:\Elo_Firmware\. -

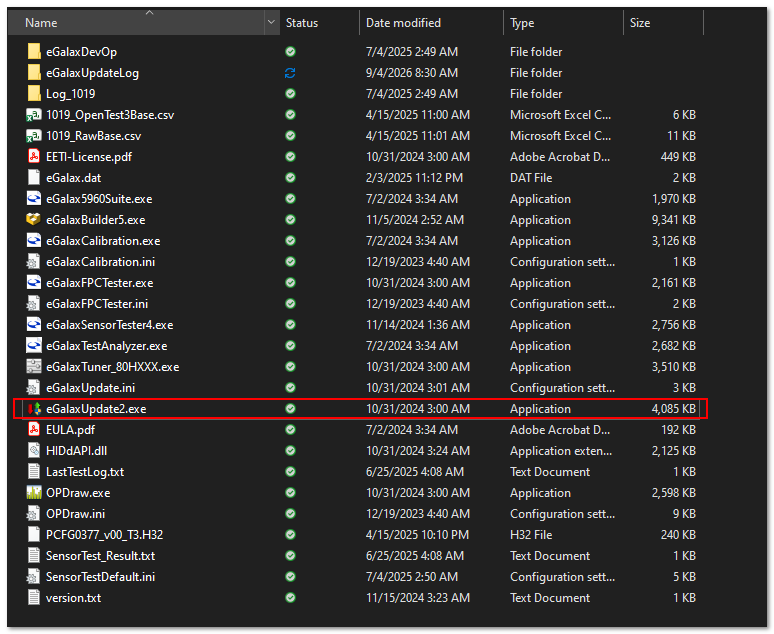

Inicie o Utilitário de Atualização do Firmware:
Conecte o cabo USB do 1099L ao PC host Windows. Abra a
pasta extraída, clique com o botão direito em
eGalaxUpdate2.exee selecione Executar como administrador. -

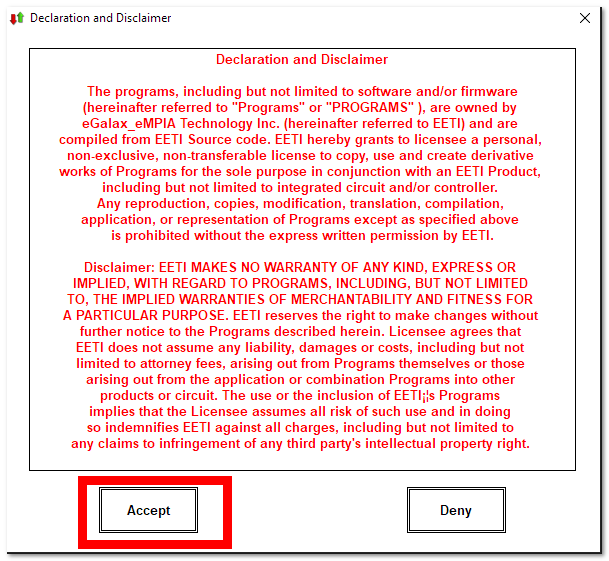

Aceite os Termos da Licença:
Revise o prompt de licença e clique em Aceitar para continuar.
Quando o utilitário é iniciado, ele escaneia automaticamente a conexão USB em busca do controlador de toque. Quando detectado, as informações do controlador são exibidas no painel Controlador Atual no lado esquerdo do utilitário.
-

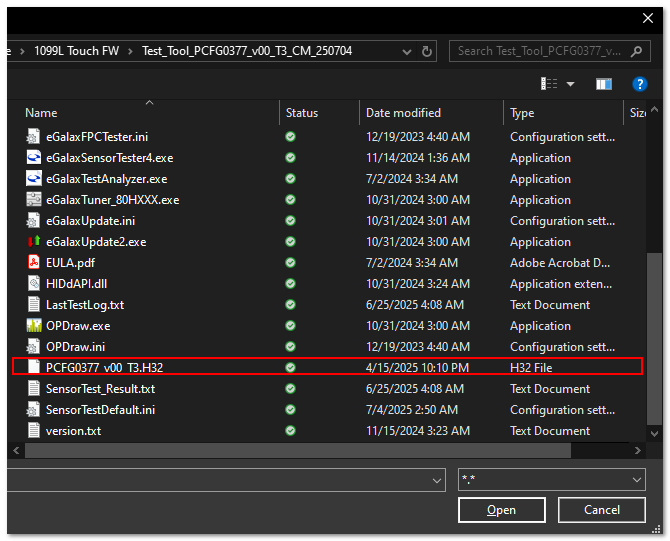

Carregue a Imagem do Firmware:
Clique em Carregar Imagem, navegue até os arquivos de firmware
extraídos e selecione:

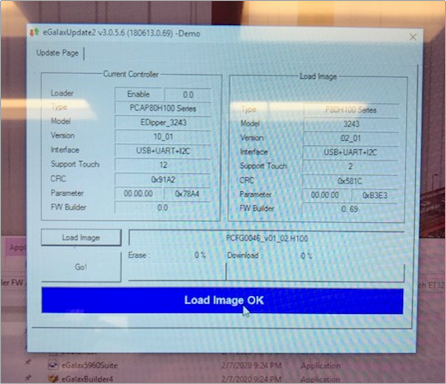

PCFG0377_v00_T3.H32.Após o arquivo ser selecionado, o utilitário valida a imagem do firmware e exibe suas informações no lado direito da tela.
- Inicie a Atualização do Firmware: Clique em Ir (ou Carregar Imagem OK, se exibido) para começar a gravar o firmware no controlador de toque. Permita que a atualização seja concluída e verifique se o progresso atinge 100% antes de prosseguir.
-
Desligue e Ligue o Monitor e Verifique a Operação:
- Feche o utilitário eGalaxUpdate2.
- Desconecte o cabo de energia DC de 12V do monitor 1099L.
- Aguarde pelo menos 10 segundos.
- Reconecte o cabo de energia e permita que o monitor e o controlador de toque reiniciem. Verifique se a funcionalidade padrão do toque HID está funcionando normalmente.
Se o 1099L reiniciar normalmente e a funcionalidade do toque for restaurada, a atualização do firmware do controlador de toque PCAP está completa.
