Este artigo descreve como a tecnologia PCAP funciona

A detecção de toque capacitiva projetada (PCAP) é a tecnologia atualmente utilizada em todos os tablets e smartphones premium, agora prontamente acessíveis na maioria das aplicações comerciais também

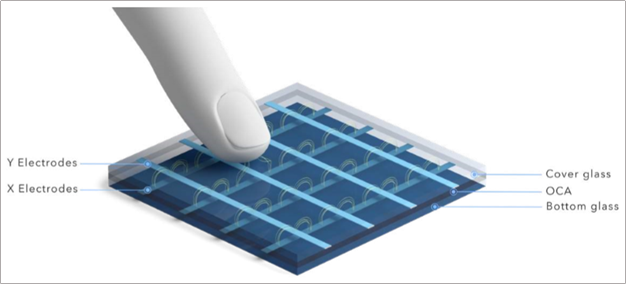

Como funciona:

• Linhas e colunas de condutores transparentes
• Pulsos elétricos enviados através de eletrodos de acionamento
• Eletrodos de recepção captam o sinal através de acoplamento capacitivo
• Objetos condutores (dedo, stylus PCAP) tocando a tela alteram o acoplamento capacitivo, que é detectado pelo controlador de toque
• A verdadeira posição de múltiplos toques simultâneos é enviada do controlador para o dispositivo host (tipicamente através da interface USB ou I2C)

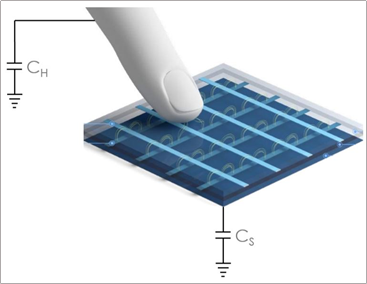

Auto-Capacitância

• Capacitância de um único eletrodo ao solo – CS
• Cada eletrodo é medido individualmente.
• Um stylus condutor (dedo ou outro) adiciona capacitância ao solo.
• Essa mudança de carga é medida pelo controlador.

Principais Benefícios

• 12+ pontos de toque multi-touch verdadeiro
• Resposta ao toque rápida e sensível
• Alta precisão e linearidade
• Excelente clareza óptica
• Duração a longo prazo
• Operação sem deriva que não requer calibração
• Proporciona a aparência, sensação e desempenho familiares de telefones e tablets de consumo
