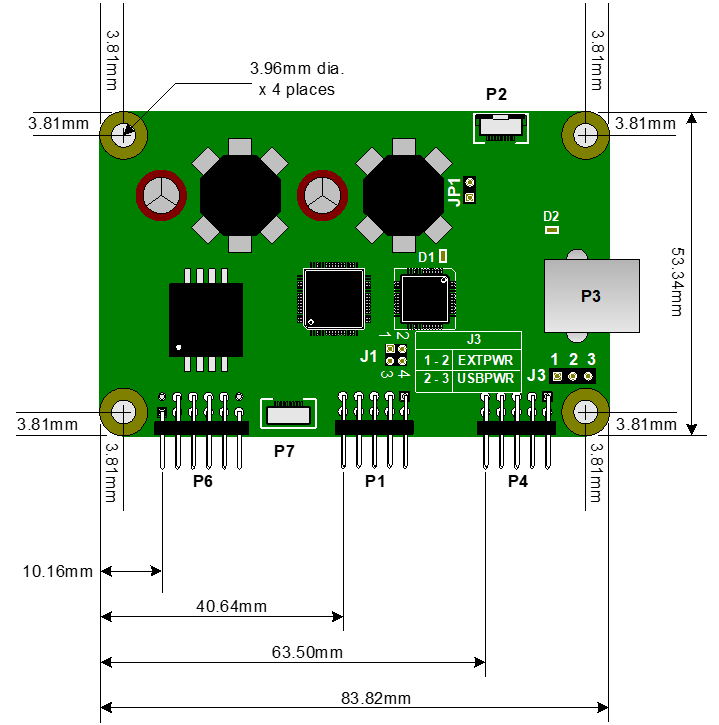

Este artigo lista os desenhos dimensionais para a Placa do Controlador 2521
Dimensões Y:
Dimensões Z:
- Altura máxima acima do topo da PCB: 9.5mm
- Altura máxima do componente acima da base da PCB: 2.54mm
- Altura máxima de toda a placa: 13.8mm (13.1 típica)
Veja informações e documentação adicionais para a placa do controlador 2521 em este Artigo de Conhecimento .
