Este artigo fornece o Guia de Instalação Rápida (QIG) para o Kit de Câmera de Conferência Elo 4K, P/N: E988153.

Uma cópia em .pdf está anexada a este artigo de conhecimento.

Instalação: A Elo recomenda a montagem da câmera na parte superior do display. Montar a câmera na lateral ou na parte inferior exigirá rotação da imagem via software. Alguns programas de software podem não fornecer um recurso de rotação.

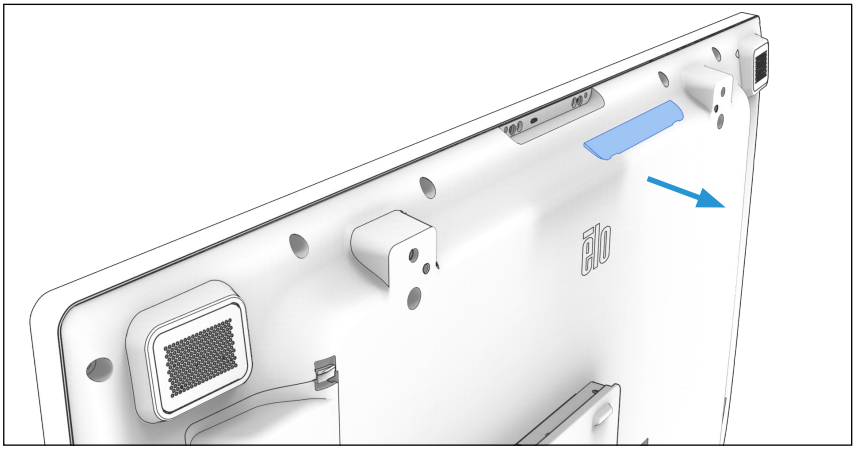

Passo 1 - Remova a tampa do Elo Edge Connect TM da parte superior do display IDS puxando suavemente com os dedos.

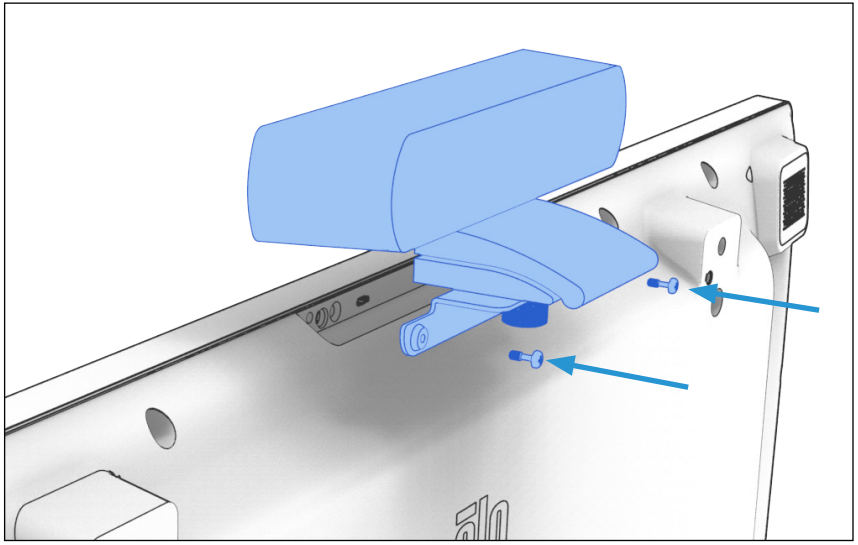

Passo 2 - Anexe a câmera ao display usando os dois parafusos (inclusos) e uma chave de fenda Philips (não inclusa).

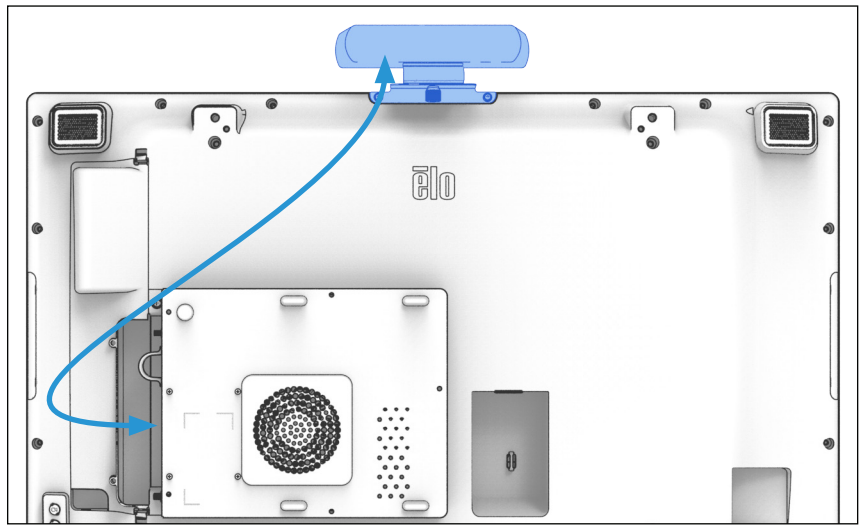

Passo 3 - Conecte a câmera ao dispositivo de computação Elo (vendido separadamente) ou a um dispositivo de computação de terceiros usando o cabo USB tipo C para tipo A (incluso). Para obter maior compatibilidade e resolução 4K, a Elo recomenda conectar a câmera a uma porta USB3.0.



Passo 4 - Inicie seu aplicativo de câmera ou software de conferência e selecione “Câmera de Conferência Elo” no menu suspenso da câmera ou área de configurações.




Conteúdo da Caixa

• 1x Câmera de Conferência Elo com suporte de montagem pré-anexado.
• 1x Controle remoto
• 2x Parafusos de montagem M3
• 1x Cabo USB Tipo C para Tipo A

Resolução de Problemas
Se a câmera produzir uma imagem que aparenta tremular, verifique se a câmera foi instalada de forma segura e se há outros objetos na área que possam estar causando vibração.

• Se o menu de exibição na tela estiver invertido, tente uma das seguintes opções:
