Este artigo fornece as conexões no Monitor Open Frame 2799L para uso externo

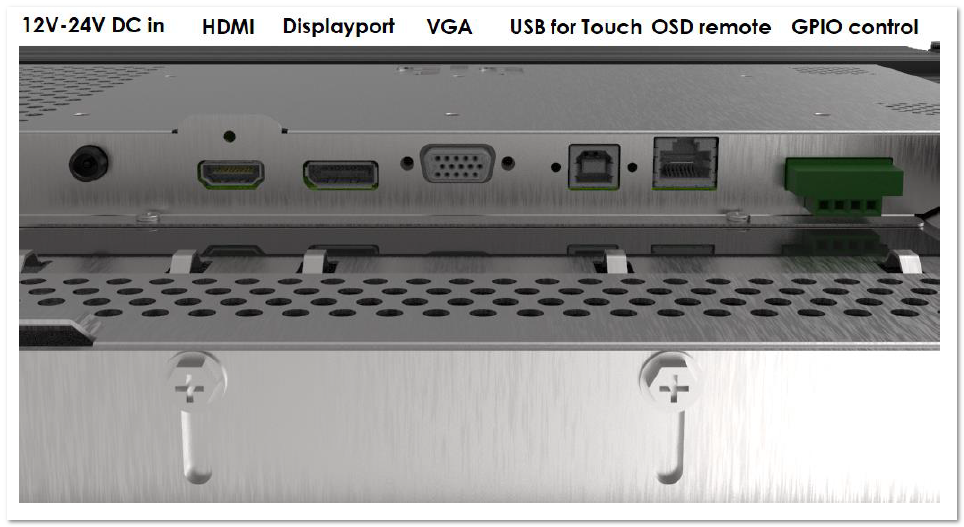

Painel de Conectores & Interfaces
Conexões do Display Touchscreen
1. Conecte os cabos de vídeo HDMI, DP ou VGA entre o conector de entrada HDMI, DP ou VGA do monitor e sua fonte de vídeo HDMI/DP/VGA. Aperte os parafusos do cabo de vídeo para evitar desconexões acidentais ao usar o conector HDMI ou VGA.
2. Conecte o cabo USB de toque entre o conector USB do monitor e a porta USB do seu PC, ou conecte o cabo Y VGA (kit de cabo opcional E810917) entre o conector VGA do monitor e a porta COM (Serial) do seu PC. Aperte os parafusos do cabo USB para evitar desconexões acidentais.
3. Conecte uma fonte de alimentação de 12-24VDC ao jack de entrada de energia do monitor. A Elo oferece um adaptador de energia de 12VDC com conector de bloqueio e kits de cabos de energia regionais separadamente.
4. O display touchscreen é enviado em estado ON, o vídeo deve ser exibido no seu monitor assim que os cabos estiverem conectados.
2. Conecte o cabo USB de toque entre o conector USB do monitor e a porta USB do seu PC, ou conecte o cabo Y VGA (kit de cabo opcional E810917) entre o conector VGA do monitor e a porta COM (Serial) do seu PC. Aperte os parafusos do cabo USB para evitar desconexões acidentais.
3. Conecte uma fonte de alimentação de 12-24VDC ao jack de entrada de energia do monitor. A Elo oferece um adaptador de energia de 12VDC com conector de bloqueio e kits de cabos de energia regionais separadamente.
4. O display touchscreen é enviado em estado ON, o vídeo deve ser exibido no seu monitor assim que os cabos estiverem conectados.
