Este artigo explica como instalar a Elo Speaker Bar?

Abaixo estão os passos para instalar um Kit de Elo Edge Connect Speaker Bar

Eleve seu áudio adicionando a Elo Edge Connect Speaker Bar a uma variedade de telas sensíveis ao toque Elo. Com um design minimalista e fácil instalação, a barra de alto-falante se encaixa perfeitamente em qualquer porta Edge Connect. Comece a proporcionar aos seus clientes uma experiência de áudio imersiva com uma solução simples e que economiza espaço.

Números de Peça Aplicáveis:

• Preto - E894719
• Branco - E133780

Dispositivos Elo Compatíveis:

• Série I para Android (2.0, 3.0, 4.0)
• Série I para Windows (2.0)
• EloPOS
• Monitores de Tela Sensível ao Toque - 1002L, 1302L, 1502L, 1902L, 2002L, 2202L, 2402L, 2702L
• Sinalização de Tela Sensível ao Toque - 3202L, 4202L, 4602L, 5502L, 3203L, 4303L, 5503L, 5053L, 5553L, 6553L

Passos:

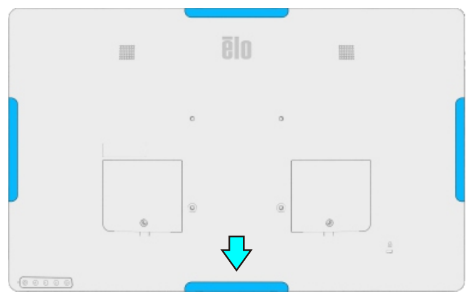

1. Escolha um local designado Edge Connect em seu dispositivo Elo para a instalação do kit de alto-falante. A Elo recomenda utilizar a localização na parte inferior, seja na orientação retrato ou paisagem.

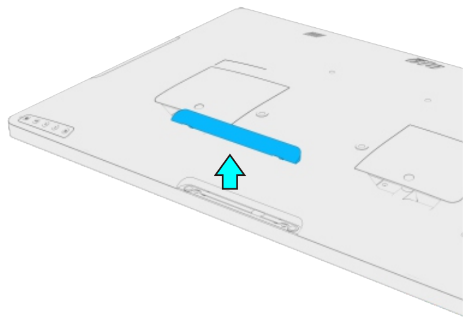

2. Remova cuidadosamente a tampa da porta periférica designada do dispositivo Elo.

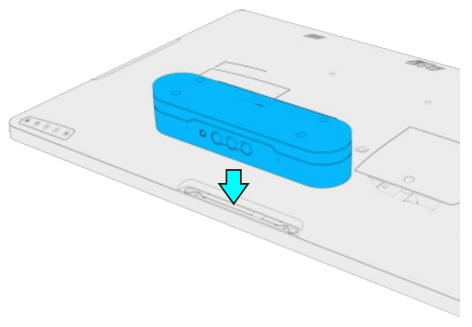

3. Insira o kit da barra de alto-falante na baía periférica com cuidado, assegurando o alinhamento adequado para facilitar a conexão segura.

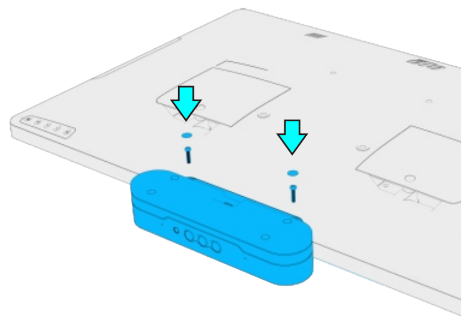

4. Utilize os dois parafusos de cabeça chata Philips fornecidos com o kit para a instalação e, opcionalmente, oculte os parafusos utilizando as capas de mylar adesivas incluídas.

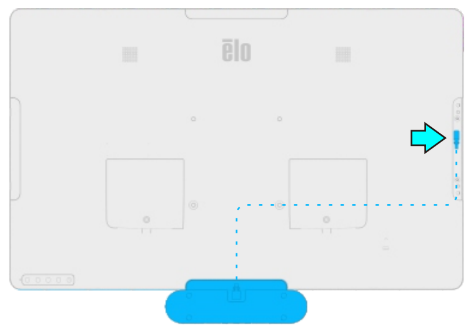

5. Nos casos em que o kit da barra de alto-falante está conectado a um dispositivo Elo que não oferece suporte para 1.2A em seu Edge Connect, é aconselhável utilizar o cabo Micro USB fornecido na caixa de acessórios. Este cabo deve ser usado para conectar a porta Micro USB traseira dos alto-falantes a uma porta Edge Connect adicional para som e funcionalidade otimizados.

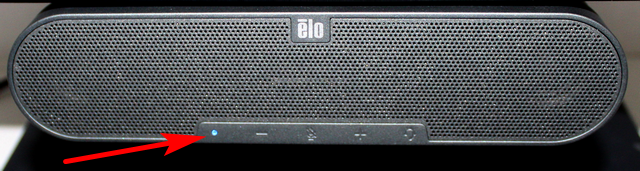

6. Liga o sistema. O indicador LED azul na Barra de Alto-falante deve se acender, indicando que foi ligado com sucesso. Se o indicador LED estiver vermelho, o mudo do microfone pode ter sido pressionado - pressione o botão de mudo para desativar o mudo e o LED deve voltar a azul.

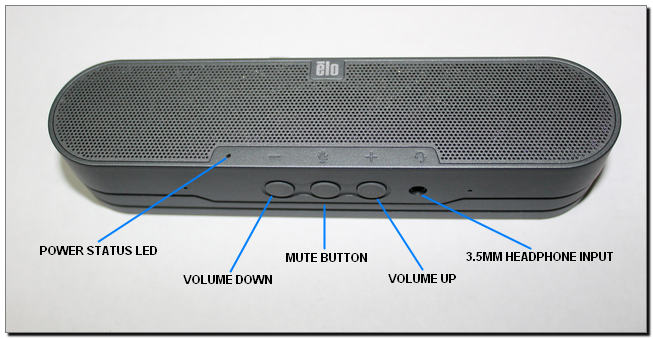

7. Descrição dos controles na Barra de Alto-falante.



Solução de Problemas:

Sem Energia

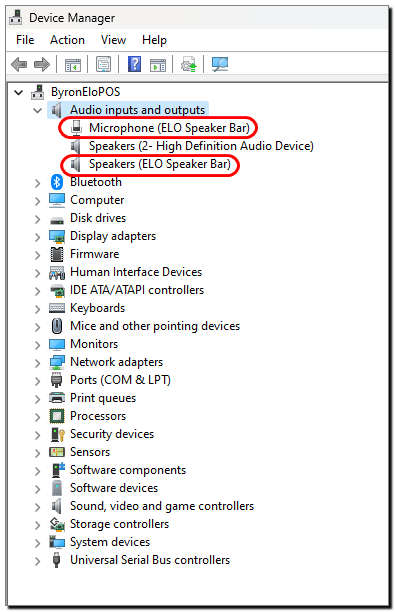

No caso de a Barra de Alto-falante apresentar falha de energia, navegue até o Gerenciador de Dispositivos do Windows. Confirme sua visibilidade na seção "Entradas e saídas de áudio".



Se a Barra de Alto-falante não aparecer no Gerenciador de Dispositivos, verifique a conexão segura do cabo Micro USB e certifique-se de que ambos os parafusos estejam apertados para fixar a barra de alto-falante com segurança ao dispositivo.

Considere conectar o cabo Micro USB opcional da porta USB localizada na parte traseira da barra de alto-falante a uma porta Edge Connect alternativa no dispositivo para fins de solução de problemas.

Sem Som

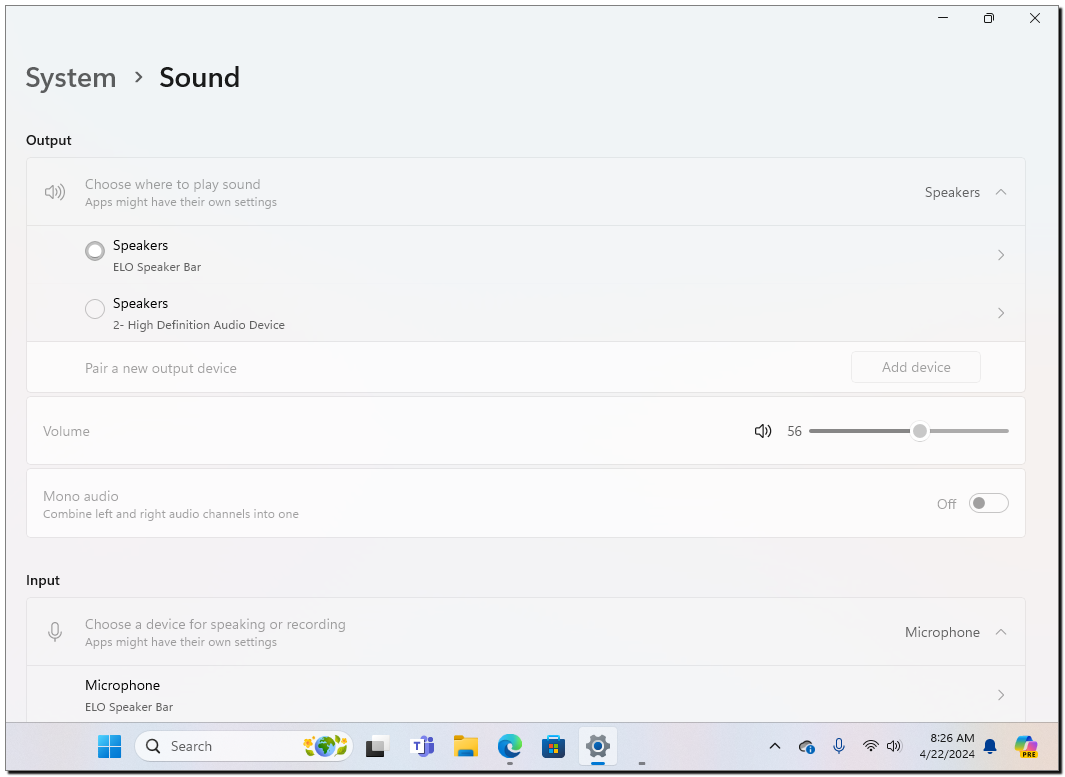

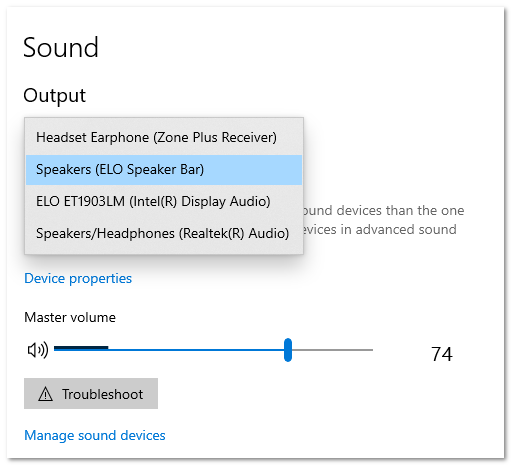

a. Se a Barra de Alto-falante estiver apresentando ausência de saída de som, acesse as configurações de som do computador e verifique se a ELO Speaker Bar foi designada como o dispositivo de Saída de Som. Abaixo estão alguns exemplos ilustrativos que fornecem aos usuários uma visão antecipada das configurações de Som do Sistema Windows.




b. Considere conectar o cabo Micro USB opcional da porta USB localizada na parte traseira da barra de alto-falante a uma porta Edge Connect alternativa no dispositivo para fins de solução de problemas.

c. Certifique-se de que o dispositivo esteja listado como um dispositivo Elo compatível na seção Dispositivos Elo Compatíveis no topo deste artigo.

Botão de Mudo Não mudo o Som
Por favor, note que o botão de mudo posicionado na Barra de Alto-falante é especificamente projetado para silenciar a entrada do microfone, em vez da saída de som da própria Barra de Alto-falante. A ativação da função de mudo ocorre com uma única pressão do botão, distinguida pela iluminação do LED vermelho, indicando que os microfones estão silenciados. Para restaurar o áudio do microfone, uma pressão subsequente do botão de mudo é tudo o que é necessário.
