Guia de Montagem e Integração do Teclado ADA para os Suportes de Autoatendimento Elo Wallaby™ Pro

Público-alvo: Público / Clientes Elo, Integradores de Kiosques & Técnicos de Campo

Tipo de Artigo: Guia de Acessório de Hardware & Integração de Kiosque

O Suporte de Autoatendimento Elo Wallaby™ Pro inclui uma placa de montagem dedicada que atende às normas ADA, permitindo a integração perfeita de teclados assistivos comerciais, como o Storm Interface Audio Nav 6 módulo de navegação e assistência de áudio.

Suporte & Hardware Incluídos

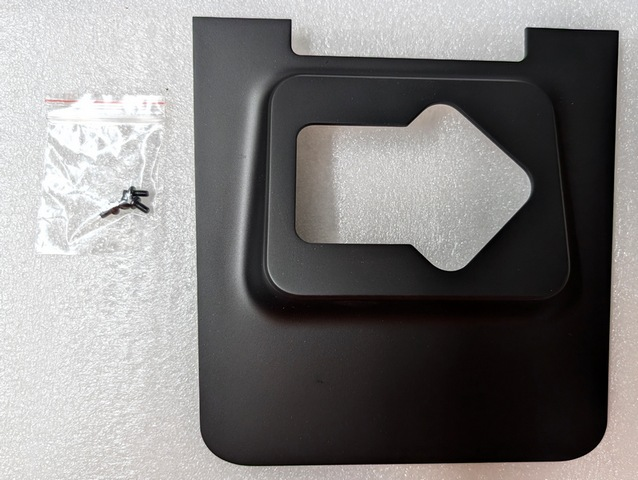

A embalagem do suporte inclui a placa adaptadora ADA personalizada em chapa metálica e o hardware de fixação necessário:

Passos de Montagem & Instalação

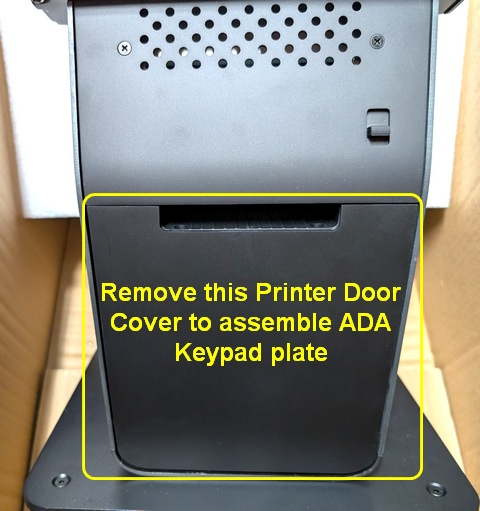

1. Remova a Tampa da Porta do Impressora: Na carcaça frontal do suporte Wallaby Pro, remova a placa de bloqueio / tampa da porta da impressora onde o módulo do teclado estará localizado.

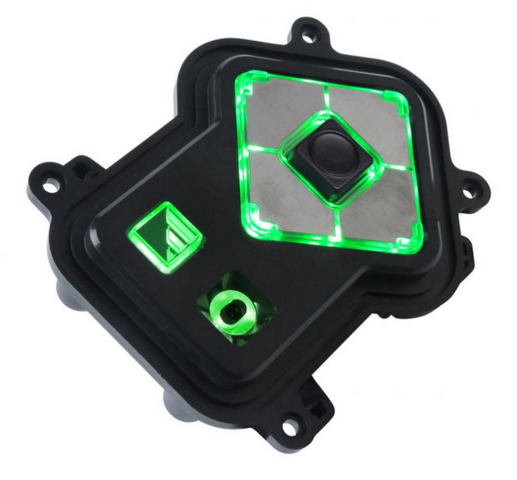

2. Prepare o Teclado Assistivo ADA: Alinhe o dispositivo de teclado assistivo compatível (por exemplo, Storm Interface Audio Nav 6).



3. Prenda o Teclado à Placa de Montagem: Prenda o teclado à parte de trás da placa de montagem do adaptador ADA usando os parafusos fornecidos.

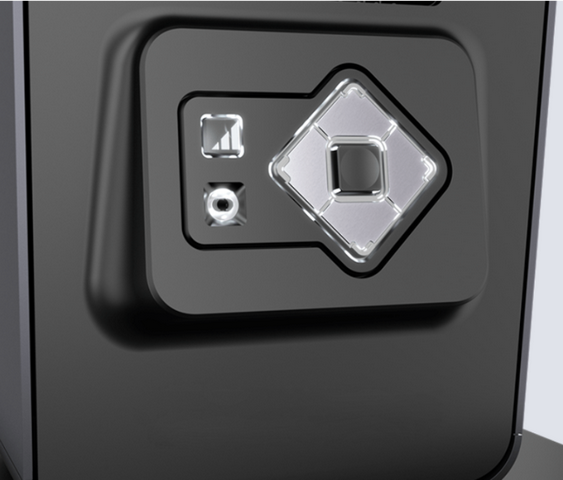

4. Instale a Montagem no Suporte: Prenda a montagem da placa ADA concluída no recorte frontal do chassi do kiosque Wallaby Pro.

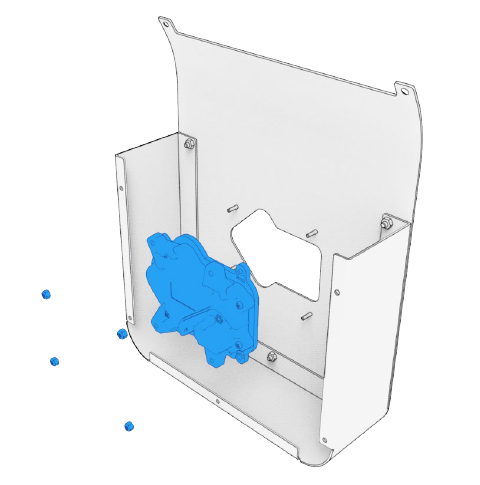

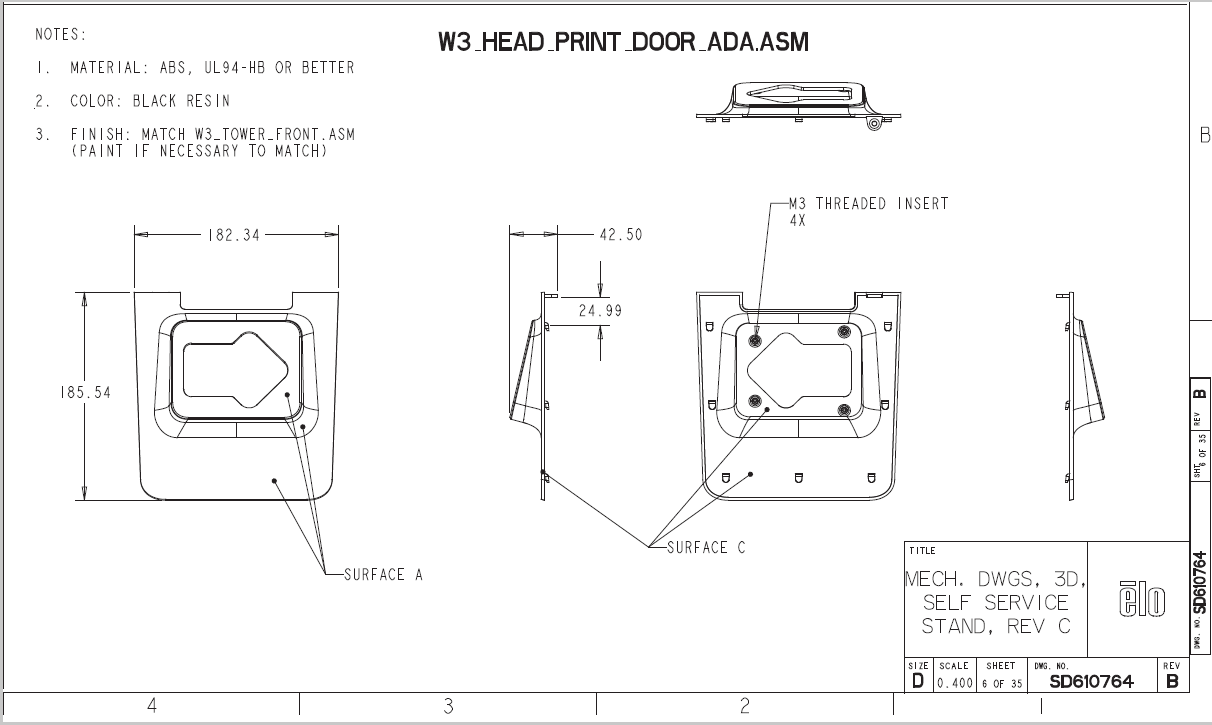

Dimensões Mecânicas & Vista Explodida
