Teclado Elo Edge Connect de 10 Teclas – Guia Rápida de Instalação

Este artigo fornece instruções de instalação para o Teclado Elo Edge Connect de 10 Teclas (ELO-KIT-KEYPAD-1523L-1723L) quando usado com monitores touchscreen Elo compatíveis.

Monitores Suportados

• Monitor Touchscreen Elo 1523L
• Monitor Touchscreen Elo 1723L

Conteúdo da Embalagem

• 1 × Teclado de 10 Teclas
• 1 × Cabo Edge Connect
• 1 × Suporte para 1523L
• 1 × Suporte para 1723L
• 2 × Parafusos com Cabeça Chata (M4 × 18 mm)
• 2 × Parafusos com Cabeça Pan (M3 × 6 mm)
• 4 × Parafusos com Cabeça Chata (M3 × 7 mm)

Instalando o Teclado

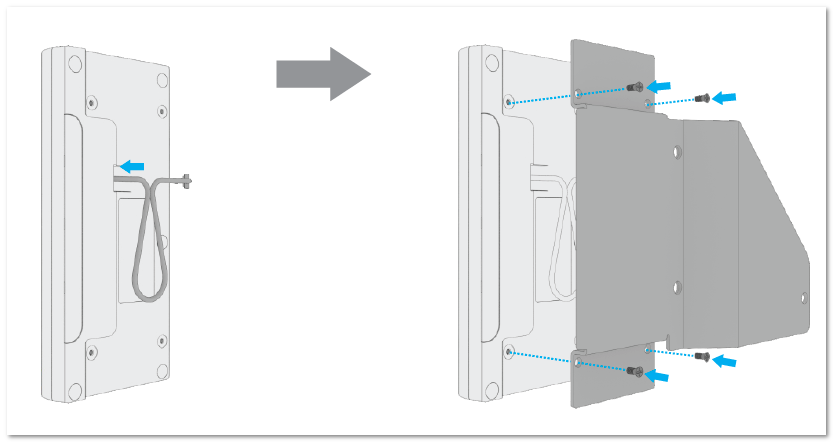

Passo 1: Anexar o Teclado ao Suporte

1. Conecte o cabo ao teclado.
2. Selecione o suporte apropriado para o monitor 1523L ou 1723L.
3. Instale o teclado no suporte.
4. Prenda o teclado usando quatro (4) parafusos com cabeça chata M3 × 7 mm do kit.

Imagem: Teclado preso ao suporte com cabo conectado

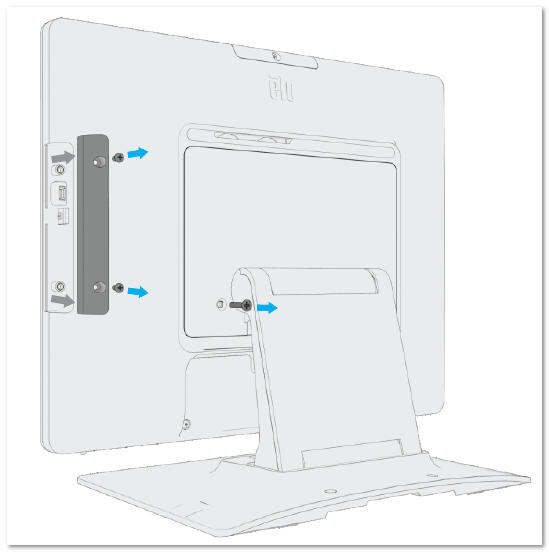

Passo 2: Preparar o Monitor

1. Remova os dois (2) parafusos da tampa periférica.
2. Desprenda a tampa periférica.
3. Remova o parafuso do suporte do monitor, conforme mostrado.

Imagem: Remoção da tampa periférica e do parafuso do suporte

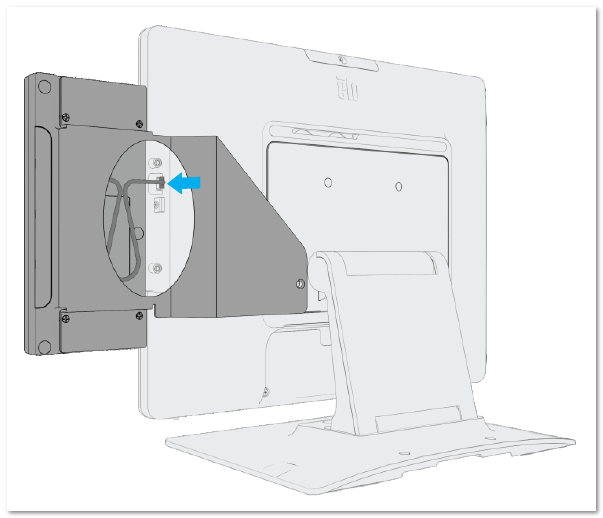

Passo 3: Conectar o Cabo ao Monitor

1. Conecte o cabo do teclado à porta Edge Connect do monitor.

Imagem: Cabo conectado do teclado ao monitor

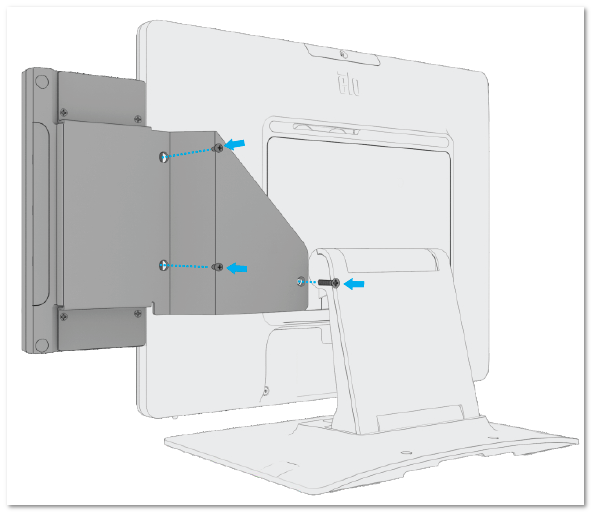

Passo 4: Prenda a Montagem do Teclado

1. Instale a montagem do teclado e do suporte no monitor.
2. Comece a fixar com dois (2) parafusos com cabeça pan M3 × 6 mm.
3. Instale dois (2) parafusos com cabeça chata M3 × 18 mm.
4. Aperte todos os parafusos para completar a instalação.

Imagem: Teclado e suporte fixados ao monitor

Instalando o MSR Edge Connect Opcional (E001002)

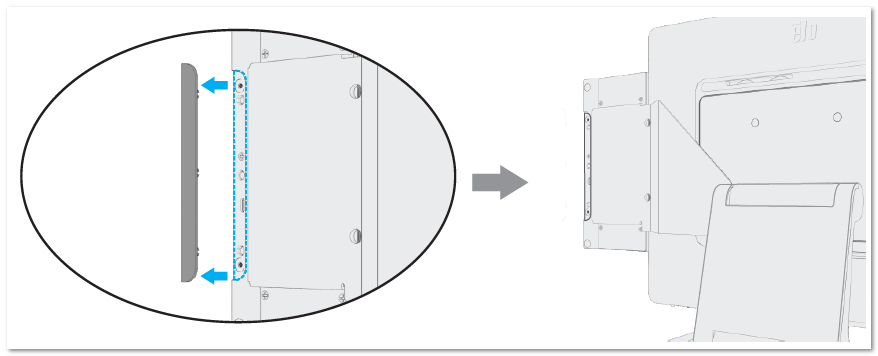

Passo 1: Remover a Tampa Lateral

1. Remova a Tampa Lateral do teclado para expor a baía periférica.

Imagem: Tampa lateral removida do teclado

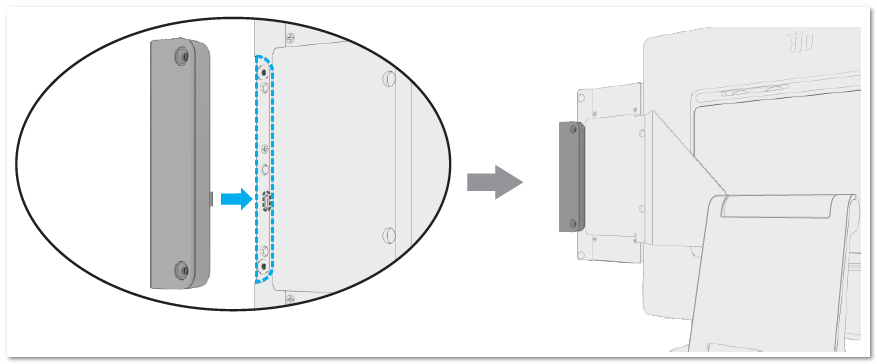

Passo 2: Instalar o MSR

1. Pressione suavemente o MSR na baía periférica.
2. Certifique-se de que o conector esteja totalmente encaixado.

Imagem: MSR inserido na baía periférica

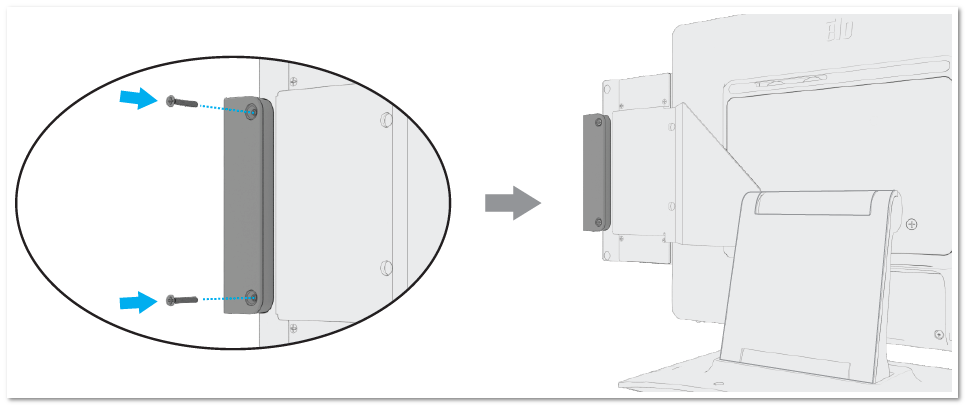

Passo 3: Prender o MSR com Parafusos

1. Instale dois (2) parafusos com cabeça chata M3 × 18 mm.

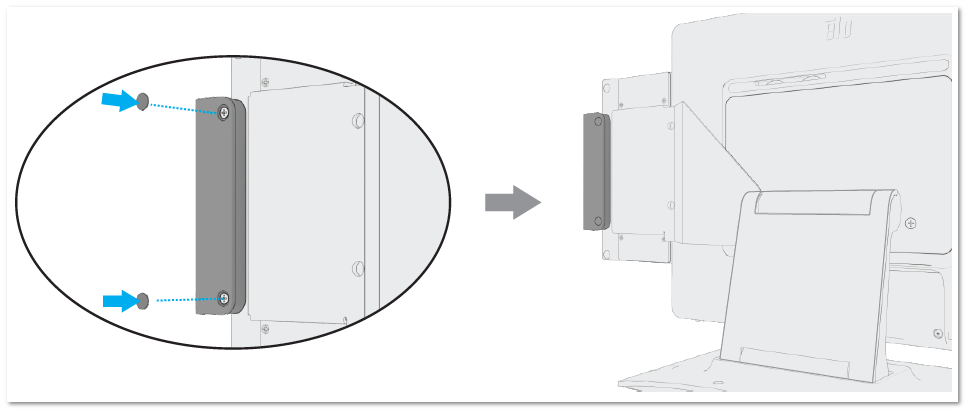

Passo 4: Aplicar as Tampas de Mylar

1. Remova o filme protetor das tampas de mylar incluídas.
2. Coloque as tampas sobre os parafusos expostos.

Imagem: Tampas de mylar aplicadas sobre os parafusos

Notas e Melhores Práticas

• Desligar o sistema antes da instalação é recomendado.
• Certifique-se de que todos os parafusos estejam totalmente apertados antes do uso.
• Não force os periféricos Edge Connect no lugar.
