Este artigo fornece o desenho para o Número da Peça Elo: E323425, Kit de Moldura Frontal de 15 Polegadas.

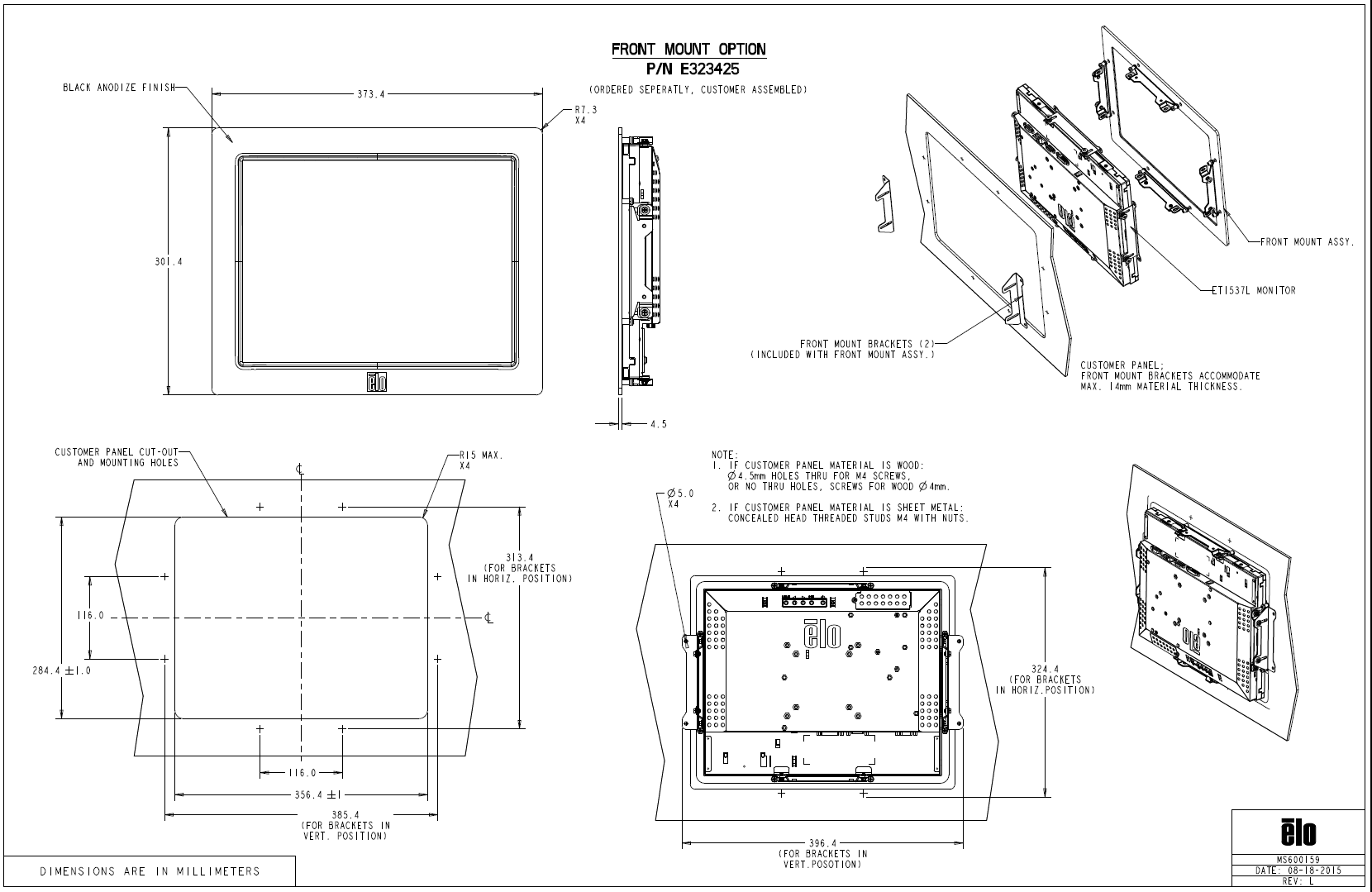

Veja abaixo o desenho para E323425, Kit de Moldura Frontal de 15 Polegadas (também .pdf anexado a este artigo).

Aqui estão as especificações e dimensões mostradas no desenho da Opção de Montagem Frontal da Elo (P/N E323425). Todas as dimensões estão em milímetros.

GERAL
Peça: Opção de Montagem Frontal
Número da Peça: E323425
Acabamento: Anodizado preto
Montagem: Encomendada separadamente, montada pelo cliente
Monitores compatíveis de 15 Polegadas com Estrutura Aberta, ou seja: ET1537L
Espessura máxima do painel do cliente: 14 mm
Raio do canto: R7.3 mm (x4 cantos externos)
Raio do canto do recorte interno: R15 mm máx (x4)

VISTA FRONTAL (TAMANHO EXTERNO DA MOLDURA)
Largura total: 373.4 mm
Altura total: 301.4 mm

VISTA LATERAL (PROFUNDIDADE)
Profundidade total: 4.5 mm

RECORTE DO PAINEL DO CLIENTE
Largura do recorte: 356.4 ±1.0 mm
Altura do recorte: 284.4 ±1.0 mm
Centro horizontal até a borda: 116.0 mm (de cada lado da linha central)
Centro vertical até a borda: 116.0 mm (de cada lado da linha central)

ESPACING DOS SUPORTES
Espaçamento horizontal dos suportes: 313.4 mm (para suportes na posição horizontal)
Espaçamento vertical dos suportes: 324.4 mm (para suportes na posição horizontal)

ENVELOPE DE MONTAGEM TOTAL
Largura com suportes verticais: 396.4 mm
Altura com suportes verticais: 385.4 mm

FUROS DE MONTAGEM
Diâmetro do furo: Ø5.0 mm (x4)

OBSERVAÇÕES SOBRE OS FIXADORES
Se o material do painel for madeira:
– Ø4.5 mm furos passantes para parafusos M4, ou sem furos passantes e usar parafusos de madeira Ø4 mm

Se o material do painel for chapa metálica:
– Use pinos roscados de cabeça oculta M4 com porcas

SUPORTES
Quantidade: 2
Incluso com a montagem de montagem frontal
Orientação do suporte: Horizontal ou vertical (dimensões fornecidas para ambos)

Este desenho define o recorte do painel, o padrão dos furos de montagem, o tamanho total da moldura, o envelope do suporte e os requisitos de fixadores para a instalação de um Monitor de Estrutura Aberta de 15 Polegadas da Elo, como o ET1537L, usando o kit de moldura frontal E323425.
