В этой статье объясняется, как установить, настроить и протестировать Elo 2 x 20 дисплей для клиентов с задней стороны (VFD) с помощью драйвера OPOS на системе Windows 10.
ℹ Обзор
Эти инструкции применимы к дисплеям Elo для клиентов с задней стороны (VFD) под номерами деталей E001003 и E122426. После установки драйвера OPOS вы настроите дисплей, проверите связь и протестируете работу с помощью включенной демонстрационной утилиты OPOS.
Эти инструкции применимы к дисплеям Elo для клиентов с задней стороны (VFD) под номерами деталей E001003 и E122426. После установки драйвера OPOS вы настроите дисплей, проверите связь и протестируете работу с помощью включенной демонстрационной утилиты OPOS.
Требования
| Элемент | Требование |
|---|---|
| Поддерживаемые дисплеи | E001003 и E122426 |
| Операционная система | Windows 10 |
| Программное обеспечение | Пакет драйвера OPOS v1.7.0.0 |
Скачайте драйвер OPOS
📦 Скачайте пакет драйвера OPOS v1.7.0.0
https://downloads.elotouch.com/Downloads/Peripherals/E001003-VFD/Windows/OPOS_setup107.zip
Версия этих инструкций по установке в формате PDF также прикреплена к этой статье базы знаний.
Установите и настройте драйвер OPOS
- Скачайте пакет драйвера OPOS v1.7.0.0 и извлеките содержимое в папку на вашем компьютере.

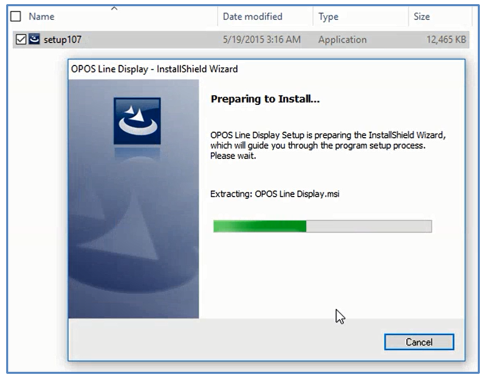

- Запустите Application setup107.exe.
-
Следуйте инструкциям установщика.

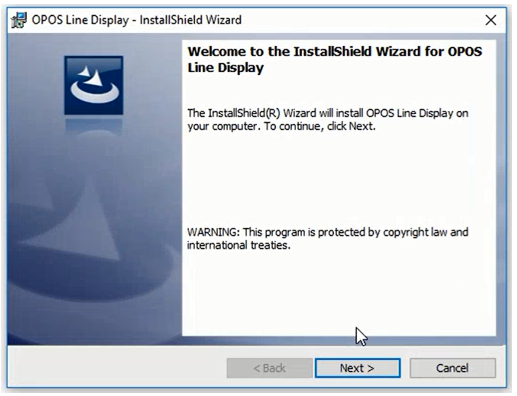

- Нажмите Далее.

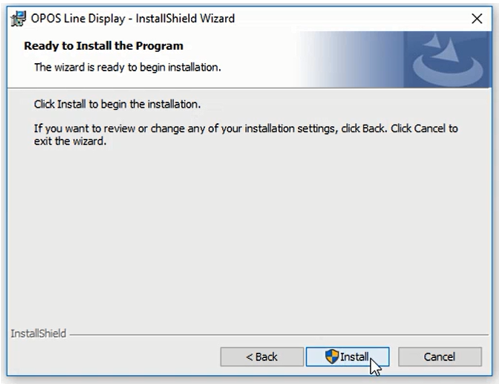

- Нажмите Установить.

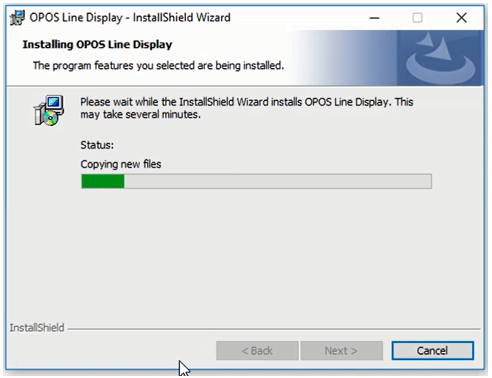

- Дождитесь завершения установки.

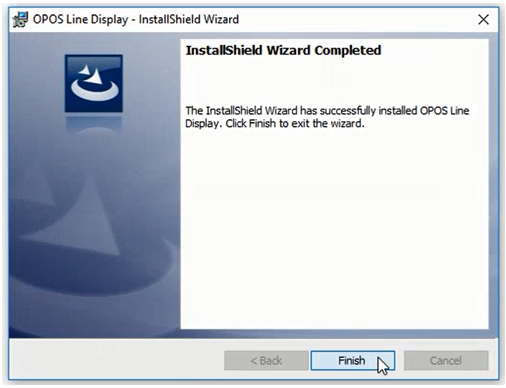

- Нажмите Завершить.
-

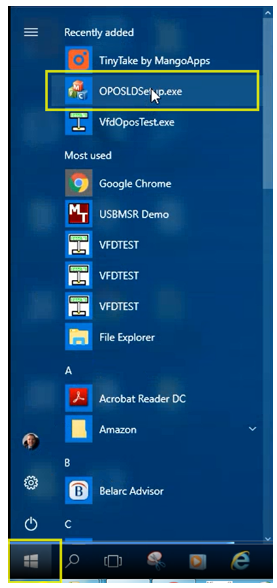

Запустите OPOSLDSetup.exe из меню Пуск Windows. В качестве альтернативы перейдите по адресу:
C:\Program Files (x86)\POS\OPOS Line Display
-

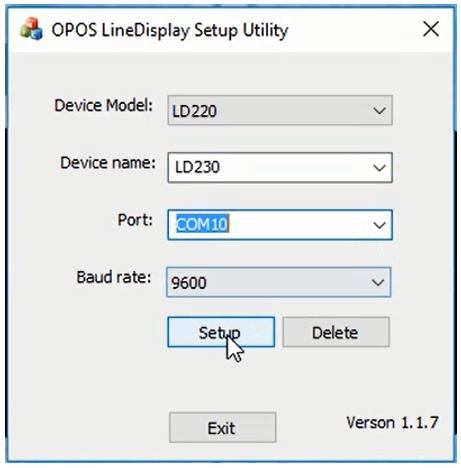

Настройте дисплей с помощью следующих параметров:
Параметр Значение Модель устройства LD220 Имя устройства LD230 Порт Выберите COM-порт, назначенный в диспетчере устройств Скорость передачи 9600

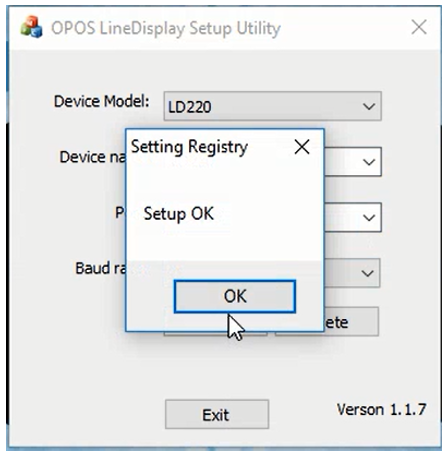

Нажмите Настроить. - Когда появится сообщение Настройка ОК, нажмите ОК.
-

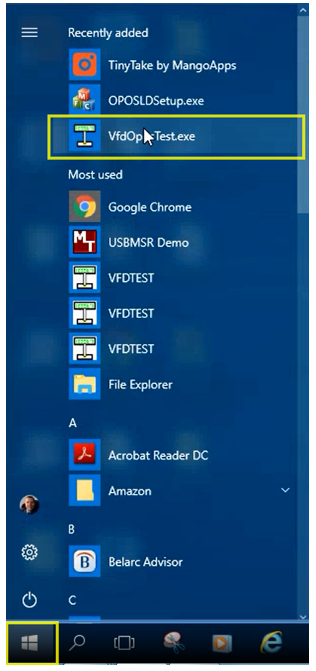

Запустите VfdOposTest.exe. В качестве альтернативы перейдите по адресу:
C:\Program Files (x86)\POS\OPOS Line Display

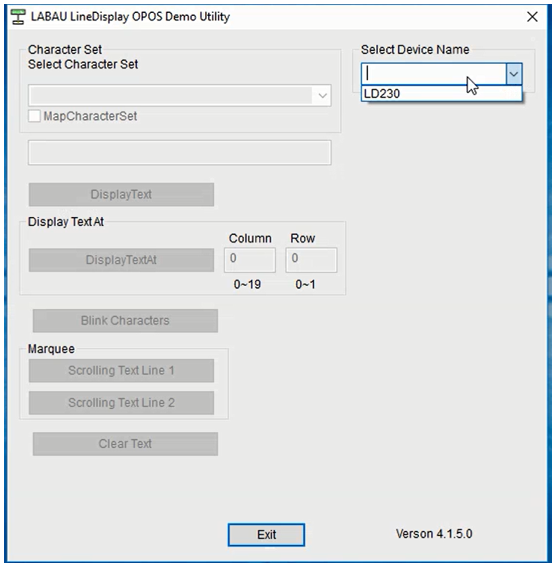

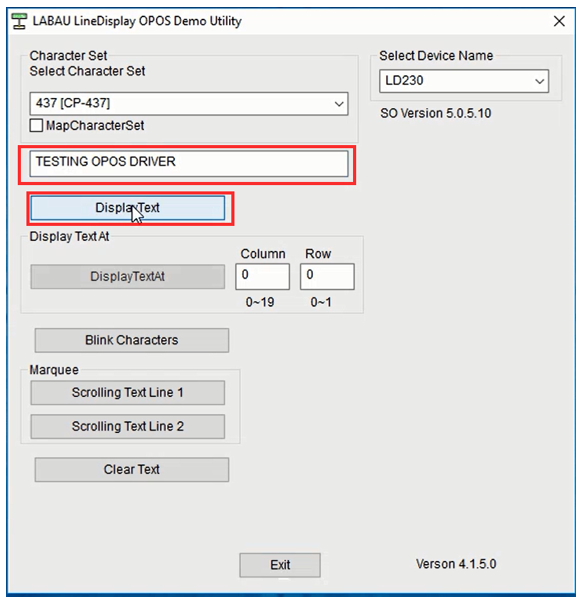

- Выберите LD230 из списка Выберите имя устройства.
- Введите сообщение в текстовое поле и нажмите Отобразить текст.

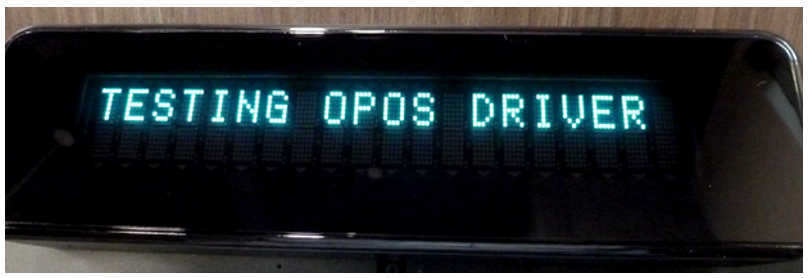

- Убедитесь, что сообщение отображается на дисплее VFD.
-

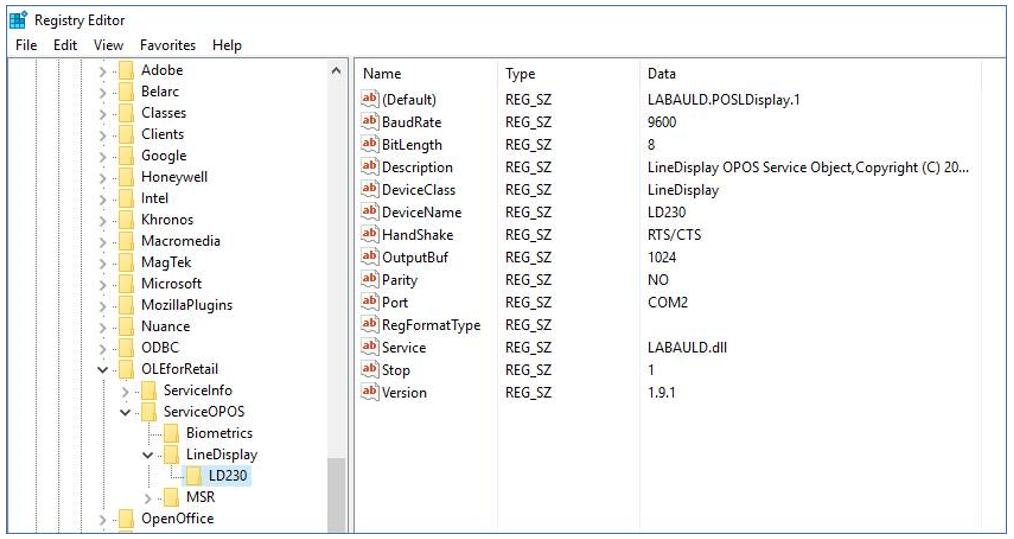

Конфигурацию реестра OPOS можно просмотреть по адресу:
HKEY_LOCAL_MACHINE\SOFTWARE\WOW6432Node\OLEforRetail\ServiceOPOS\LineDisplay\LD230
⚠ Устранение неполадок
- Убедитесь, что правильный COM-порт выбран в утилите настройки OPOS LineDisplay.
- Подтвердите, что скорость передачи установлена на 9600.
- Если VFD не отображает текст, проверьте назначение COM-порта в диспетчере устройств Windows.
- Перезагрузите приложение VFD после внесения изменений в конфигурацию.
- Если связь все еще не работает, отключите и снова подключите VFD, а затем повторите процесс настройки.
💡 Совет
Если VFD не отображается в утилитах OPOS, сначала проверьте назначение COM-порта в диспетчере устройств Windows. Неправильный COM-порт является наиболее частой причиной сбоев в связи после установки драйвера.
Если VFD не отображается в утилитах OPOS, сначала проверьте назначение COM-порта в диспетчере устройств Windows. Неправильный COM-порт является наиболее частой причиной сбоев в связи после установки драйвера.
