В этой статье приведена информация и характеристики GPIO-кабеля E211544

Ниже представлена информация о GPIO-кабеле E211544, который используется в системах Elo на базе Android AIO: I-Series и Backpack. Этот кабель подключается к порту GPIO на продуктах Elo, которые имеют эту функцию. На одном конце находится разъем для подключения к продукту, а на другом конце - открытые провода для подключения к решению или разъему GPIO клиента.

Продукты Elo с поддержкой GPIO:

• Одно выходное соединение с 5V/200mA.
• Два входа (“1”=5V , “0”=GND).

Номер детали кабеля Elo GPIO: E211544: КОМПЛЕКТ, GPIO-кабели для AAiO
Описание: Кабель интерфейса порта GPIO для всех в одном знаковом устройства I-Series

Характеристики и распиновка:

• Ток - 200 мА
• Напряжение - 5 V
• Совместимость - I-Series для Android
• Распиновка кабеля
  • Контакт 1 – 5V Выход
  • Контакт 2 – Входное соединение 1
  • Контакт 3 – Входное соединение 2
  • Контакт 4 – Земля
  • Контакт 5 – Земля
• Размеры - 1.8 м

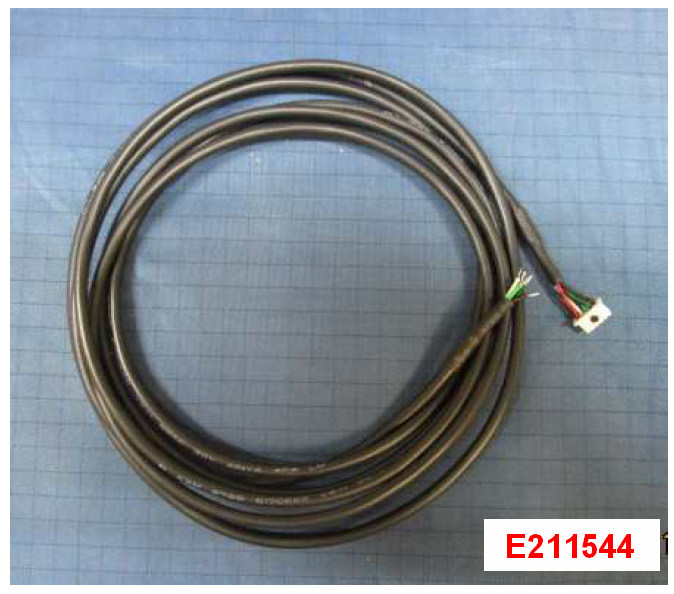

Фото:

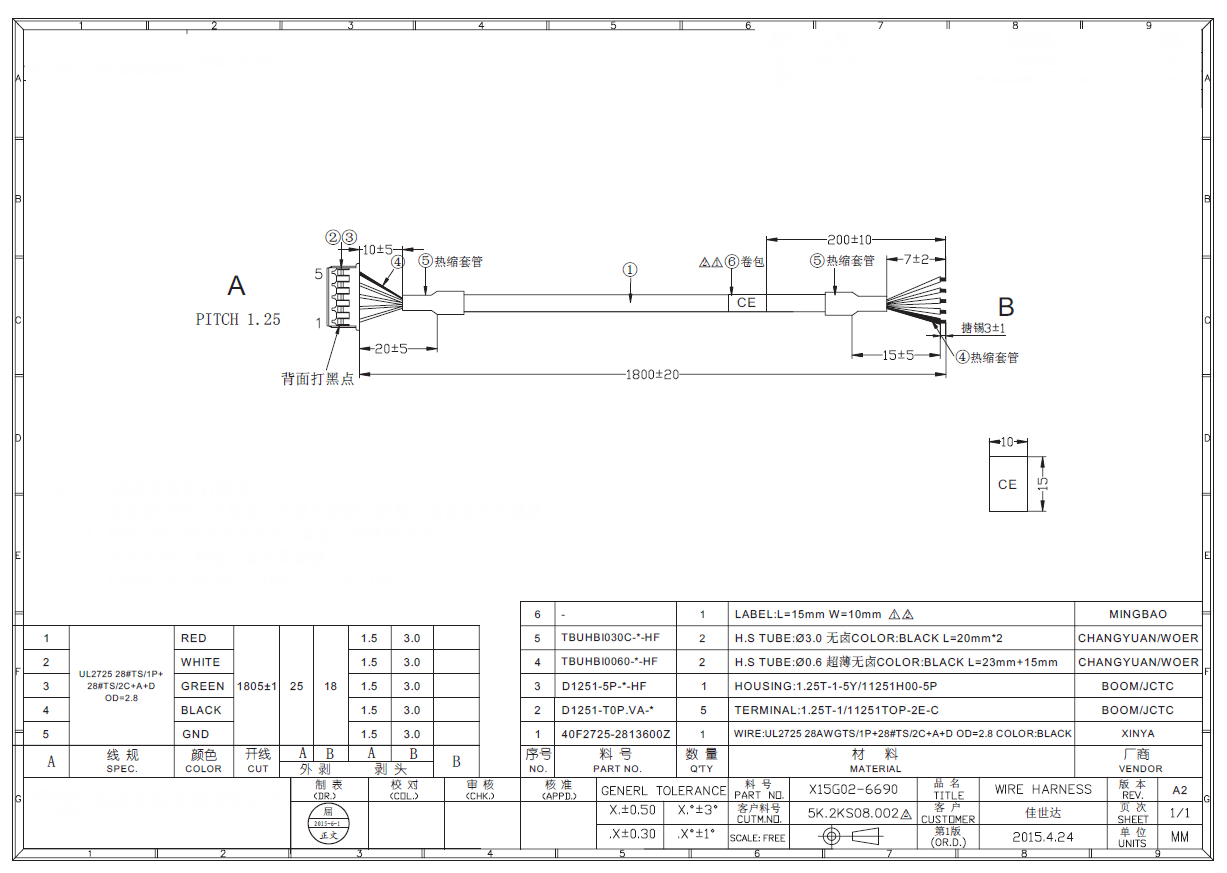

Чертеж:
