В этой статье приведены инструкции по снятию подставки с сенсорного монитора Elo 2201L. Это обычно требуется для монтажа VESA или обслуживания.

Инструкции

1. Уложите монитор экраном вниз

Установите монитор на чистую, ровную и мягкую поверхность экраном вниз, чтобы избежать повреждений.

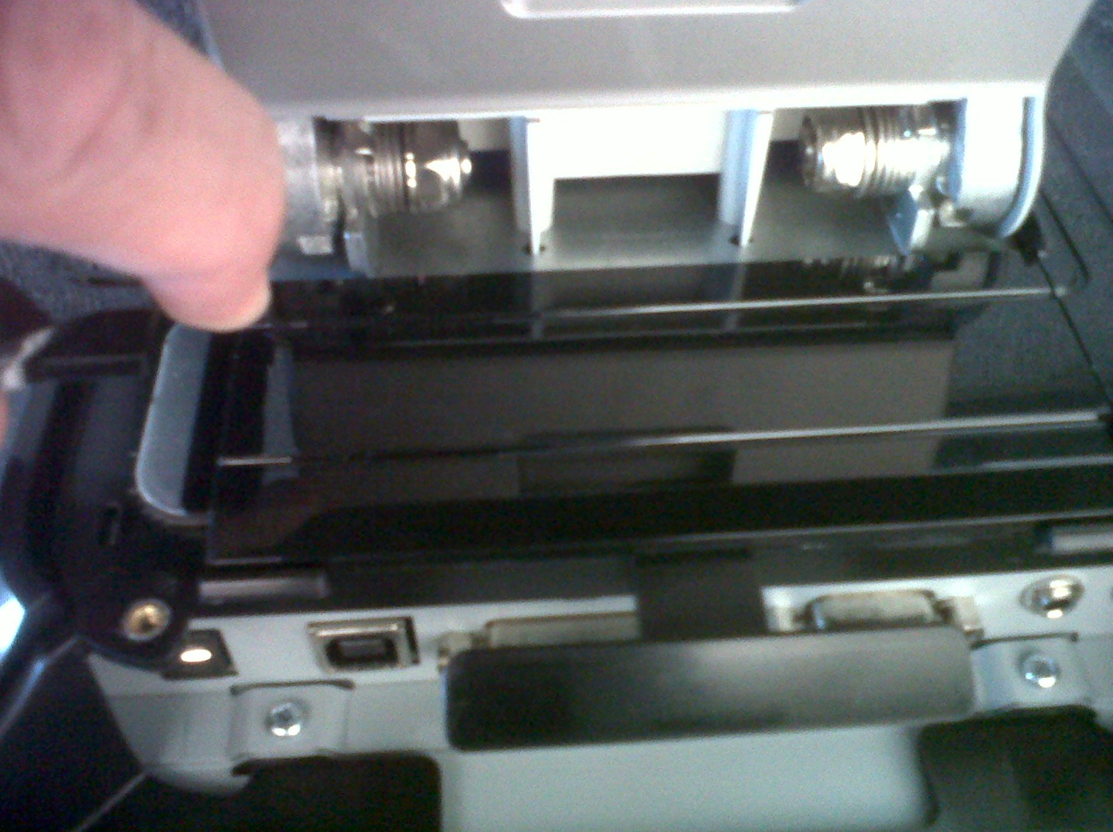

2. Снимите заднюю центральную пластиковую крышку

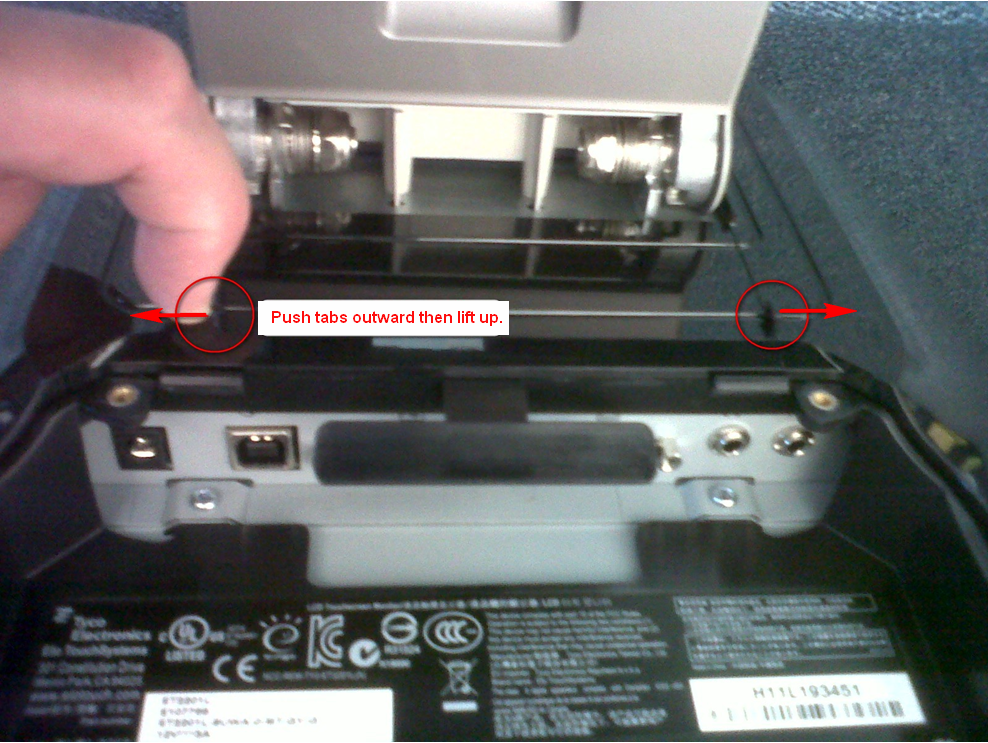

Нажмите на два фиксирующих язычка наружу и поднимите, чтобы снять центральную пластиковую крышку с задней части монитора.

3. Снимите боковые пластиковые крышки

Потяните наружу за фиксирующие язычки, расположенные на каждой боковой пластиковая детали, затем поднимите вверх, чтобы снять обе крышки.

4. Убедитесь, что все пластиковые крышки сняты

Убедитесь, что все пластиковые компоненты, показанные ниже, сняты, чтобы открыть область монтажа VESA.

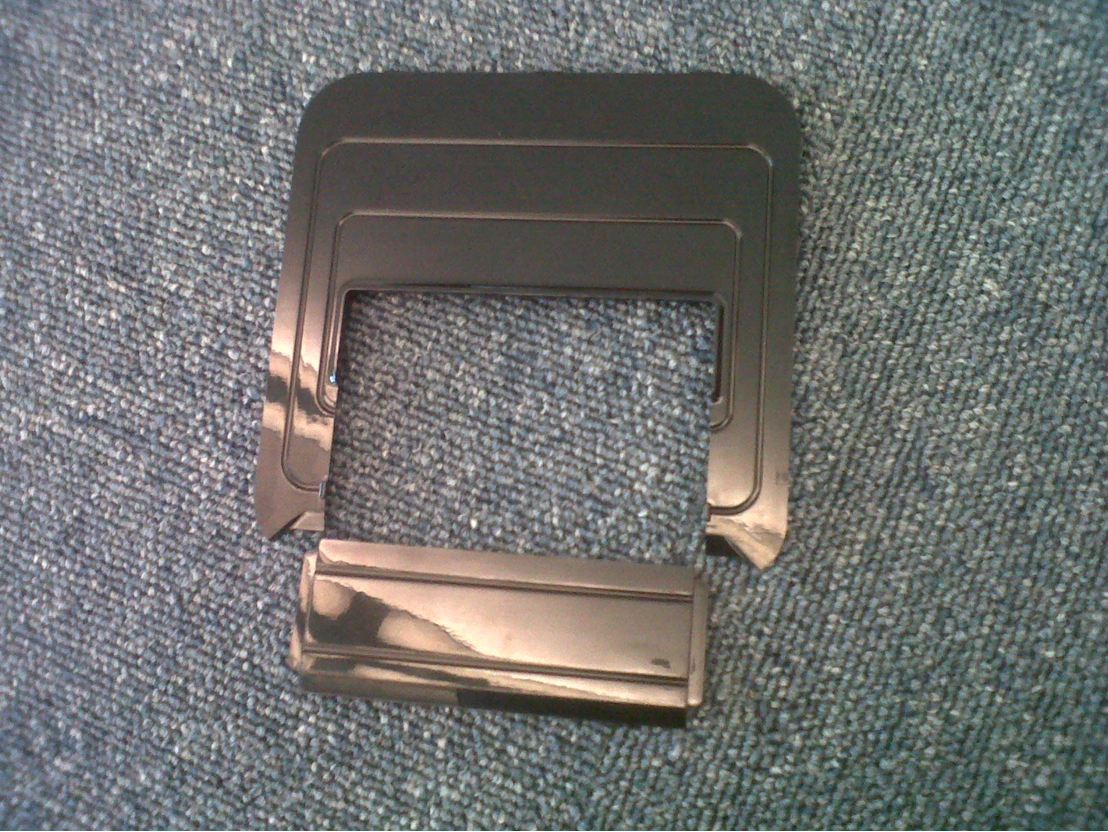

                     Пластиковые детали, которые необходимо снять перед доступом к винтам VESA

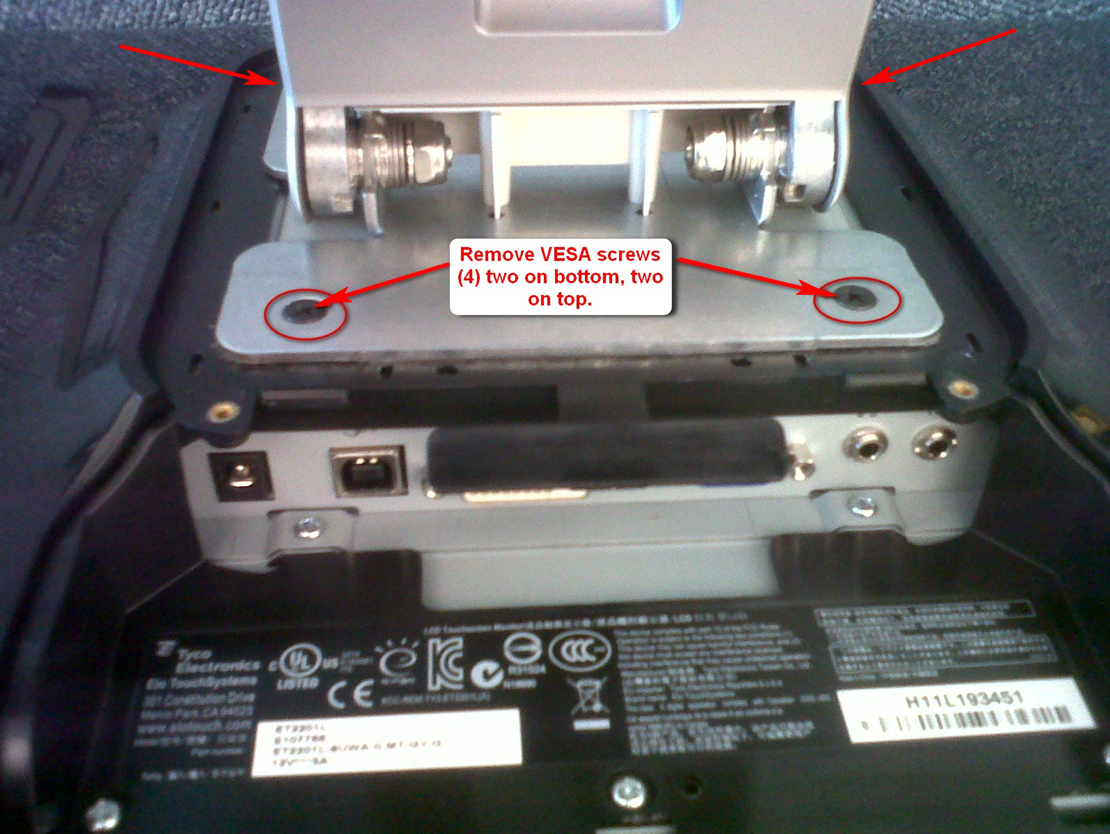

5. Уберите винты VESA

Используйте отвертку, чтобы снять винты VESA, теперь видимые под пластиковыми крышками. Эти винты крепят подставку к монитору.

6. Снимите подставку

После того как винты сняты, поднимите подставку от задней части монитора.

Дополнительные заметки

• Сохраните все винты и пластиковые детали для будущей сборки, если это необходимо.

• Не пытайтесь насильно удалить детали. Если вы чувствуете сопротивление, дважды проверьте наличие оставшихся язычков или винтов.

• Для повторной установки следуйте шагам выше в обратном порядке.
