В этой статье объясняется, как настроить считыватель Elo UIC680 NFC для считывания карт MIFARE®. Рассматриваются установка необходимых утилит, загрузка прошивки MIFARE, проверка версии прошивки, активация режима MIFARE и тестирование работы карты.
ℹ Перед началом

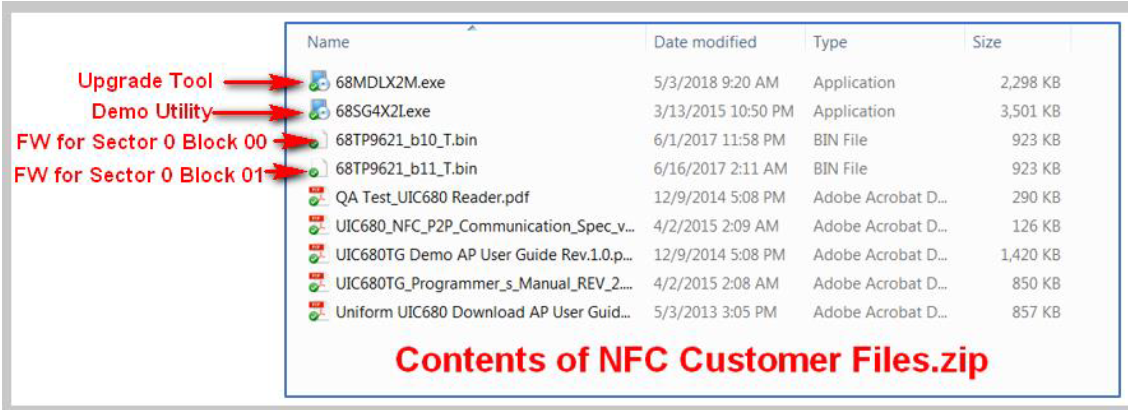

Перед началом этой процедуры загрузите и извлеките прикрепленный NFC Customer Files.zip пакет в локальную папку на вашем компьютере. Пакет содержит прошивку, утилиту обновления, демонстрационную утилиту и вспомогательные файлы, необходимые для этой процедуры.
Перед началом этой процедуры загрузите и извлеките прикрепленный NFC Customer Files.zip пакет в локальную папку на вашем компьютере. Пакет содержит прошивку, утилиту обновления, демонстрационную утилиту и вспомогательные файлы, необходимые для этой процедуры.

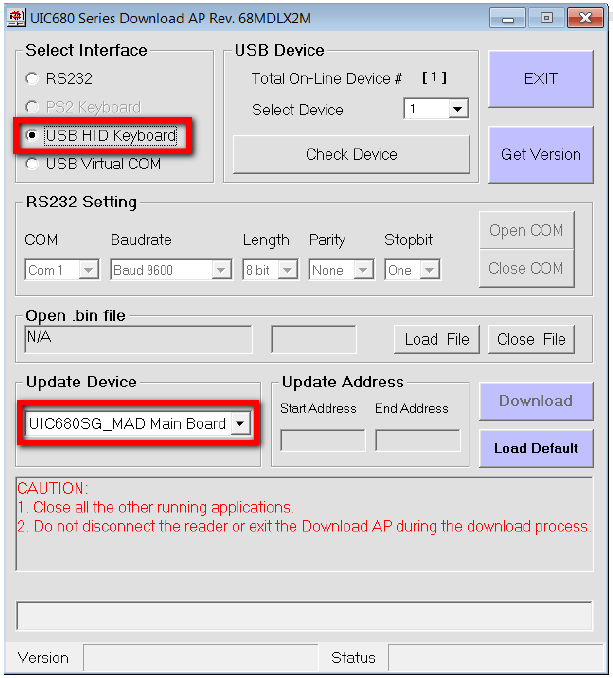

Шаг 1 — Установите утилиту обновления
- Запустите 68MDLX2M.exe.
- Выберите USB HID Keyboard.
- В выпадающем списке Update Device выберите: UIC680SG_MAD Main Board
Шаг 2 — Загрузите прошивку MIFARE

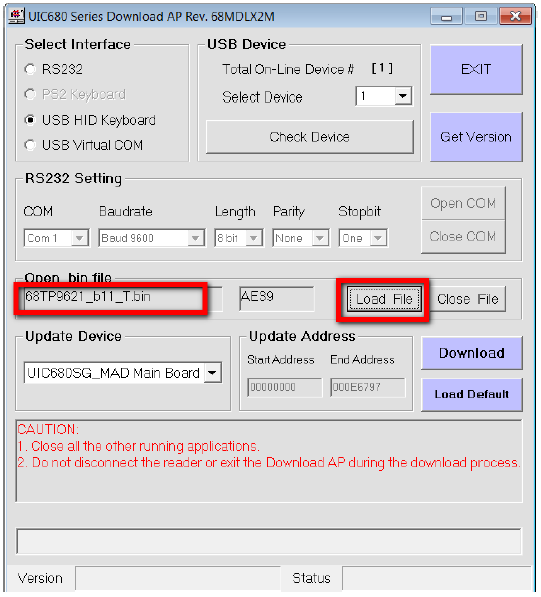

- Нажмите Load File.
- Выберите нужный файл прошивки.
⚠ Выбор прошивки
- 68TP9621_b11_T.bin — Считывает Сектор 0 / Блок 01 (рекомендуется для большинства приложений).
- 68TP9621_b10_T.bin — Считывает Сектор 0 / Блок 00.
Используйте прошивку, соответствующую макету ваших карт MIFARE.

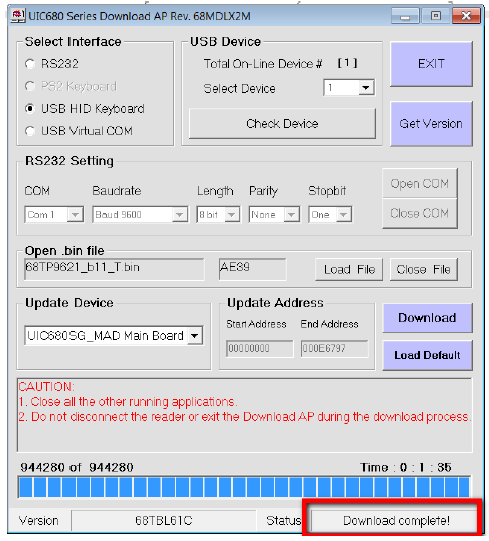

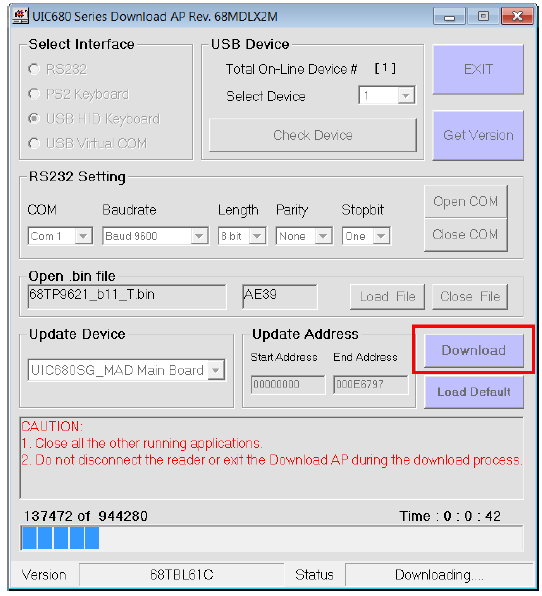

- Нажмите Download, чтобы начать программирование считывателя.
- Подождите примерно одну-две минуты, пока прошивка загружается. Считыватель будет несколько раз издавать звуки во время программирования.
- Убедитесь, что поле статуса отображает: Download Complete!

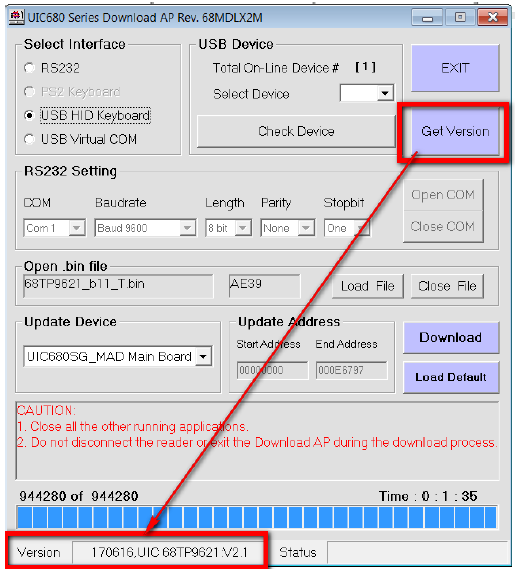

Шаг 3 — Проверьте версию прошивки
- Нажмите Get Version.
- Убедитесь, что версия прошивки 170616.
- Нажмите Exit.
Шаг 4 — Включите режим MIFARE

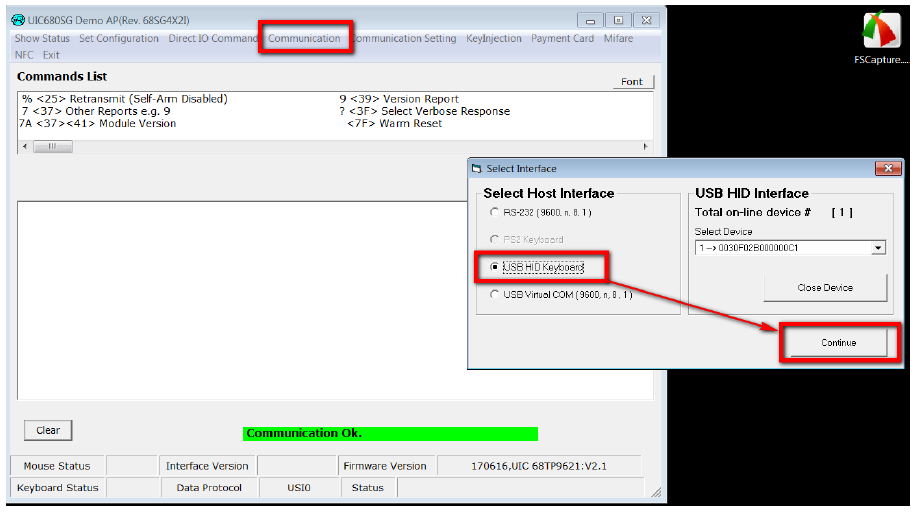

- Запустите демонстрационную утилиту UIC680SG: 68SG4X2I.exe
- Выберите вкладку Communication.
- Выберите: USB HID Keyboard
- Нажмите Continue.

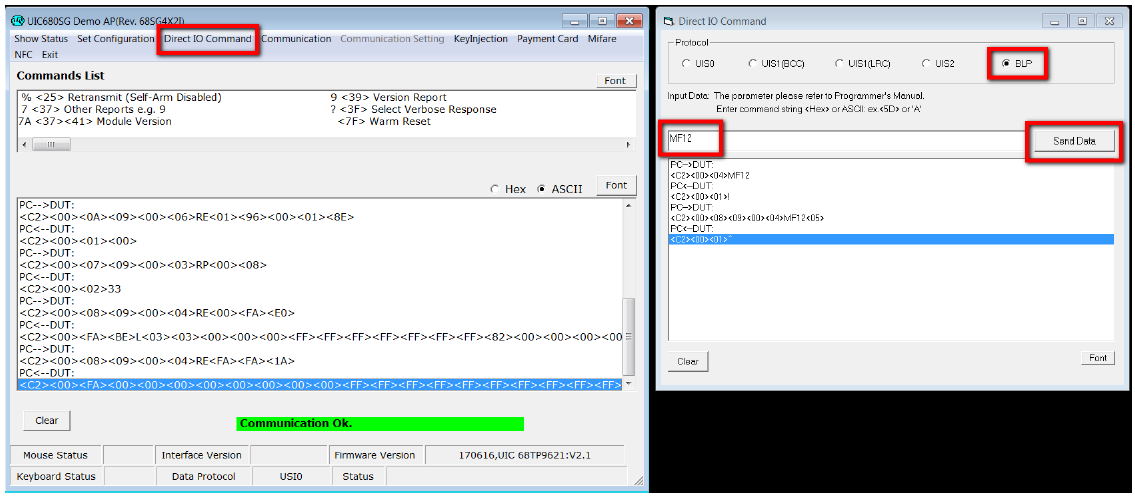

Шаг 5 — Отправьте команду MIFARE
- Выберите вкладку Direct IO Command.
- Выберите BLP в качестве протокола.
- Введите MF12.
- Нажмите Send Data.
Шаг 6 — Перезагрузите считыватель
Отключите USB-кабель от считывателя UIC680 и снова подключите его для полной перезагрузки питания.
Шаг 7 — Проверьте считыватель
- Откройте Блокнот Windows.
- Поднесите карту MIFARE к считывателю.
- Убедитесь, что данные карты отображаются.
Устранение неполадок
⚠ Если карта не считывается
- Вернитесь на экран прямых команд IO.
- Отправьте команду MF15.
- Сделайте перезагрузку питания считывателя.
- Проверьте карту еще раз.

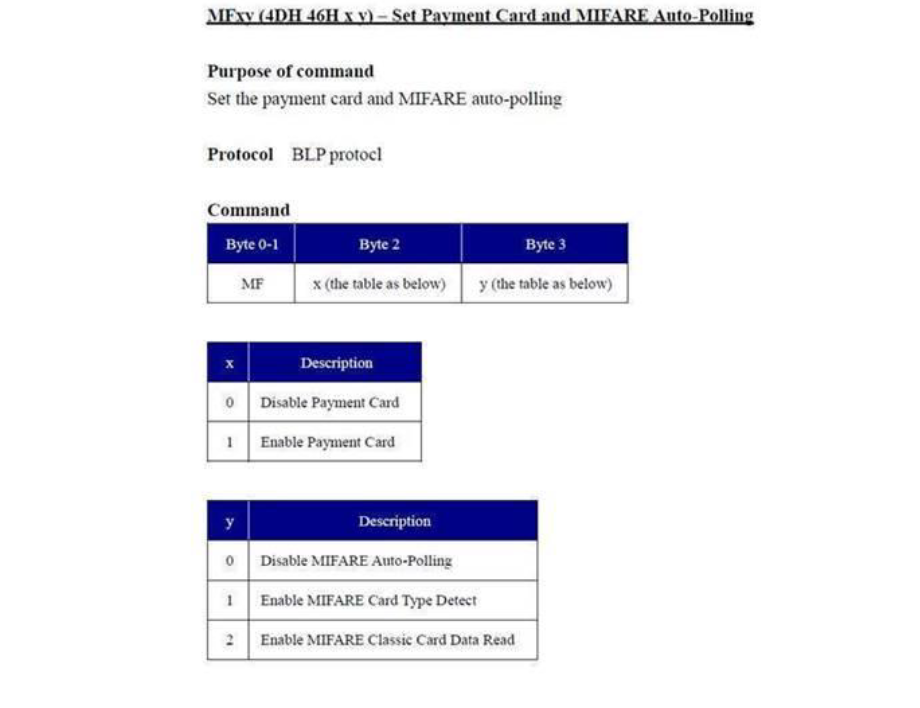

При необходимости попробуйте остальные режимы работы: MF10, MF11, MF12, MF13, MF14, MF15
Полная перезагрузка питания требуется после каждого изменения режима.

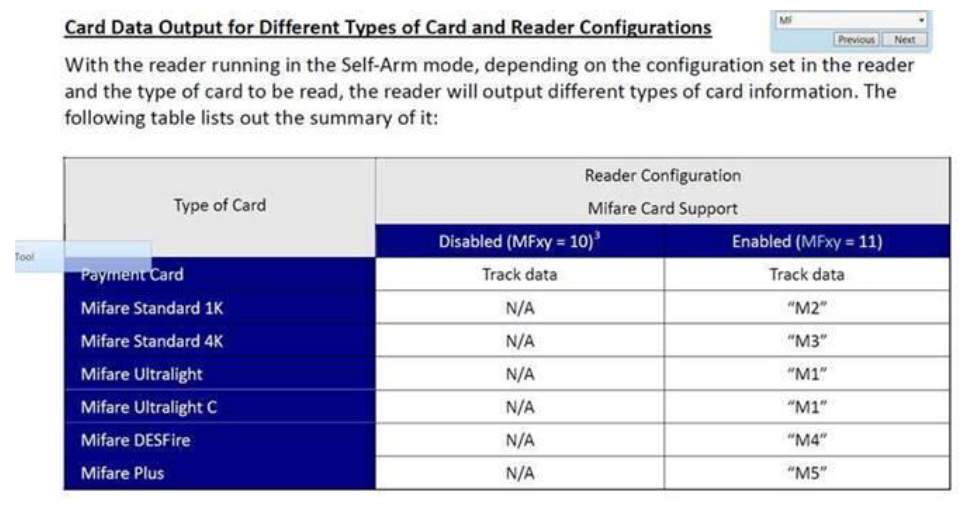

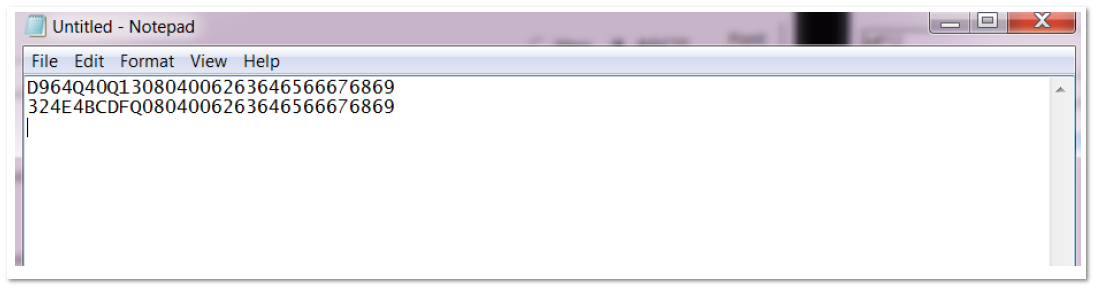

Пример вывода
Следующие примеры показывают успешные считывания карт MIFARE после настройки.

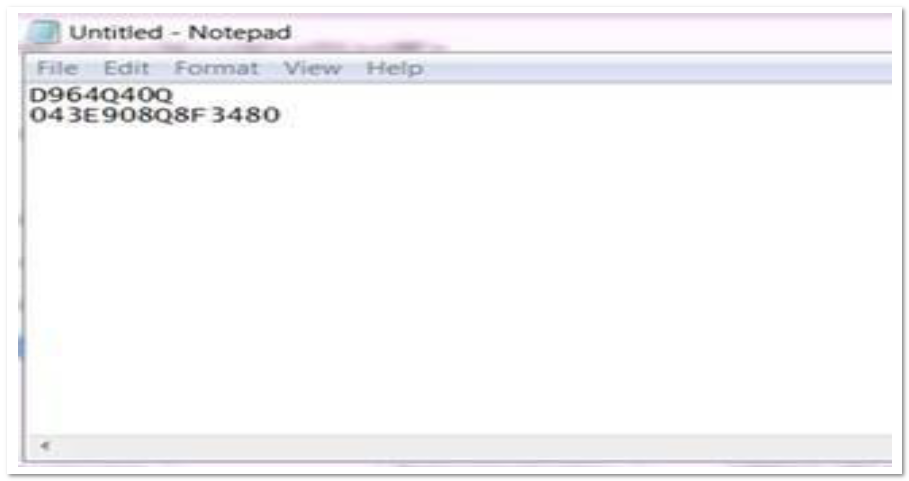

Пример данных блока 0
