Это руководство содержит пошаговые инструкции по установке и настройке считывателя RFID E673037 Omnikey 5127CK на системе Linux

Процедура выполнялась на компьютере с установленной Ubuntu 18.04

Обзор

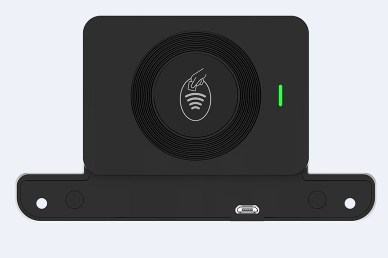

Считыватель HID OMNIKEY 5127CK представляет собой компактную плату считывателя смарт-карт, соответствующую стандарту CCID и обладающую функцией клавиатуры, предназначенную для встраивания в системы. Он нативно поддерживается в Linux через драйверы с открытым исходным кодом pcsc-lite и libccid, в большинстве случаев для базовой работы CCID не требуются проприетарные драйверы. Ubuntu 18.04 включает совместимые версии (pcscd 1.8.23, libccid 1.4.28).

Если стандартные драйверы не работают (например, из-за прошивки или расширенных функций), HID предоставляет драйвер PC/SC для Linux 64-бит. Это руководство сначала охватывает стандартную установку, затем устранение неполадок и альтернативы.

Предварительные требования:

Административный (sudo) доступ.
USB-соединение (5127CK подключается через USB).
Полностью обновленная Ubuntu 18.04.
Смарт-карта для тестирования (по желанию).

Пошаговая установка

Шаг 1: Обновите вашу систему

Откройте терминал (Ctrl+Alt+T) и выполните:

sudo apt update && sudo apt upgrade -y

Перезагрузите, если будет предложено: sudo reboot.

Шаг 2: Установите пакеты PC/SC для смарт-карт

Установите программное обеспечение и инструменты:

sudo apt install pcscd libccid pcsc-tools libpcsclite1 libpcsclite-dev -y

pcscd: демонтратор PC/SC.
libccid: USB CCID драйвер (поддерживает считыватели HID OMNIKEY).
pcsc-tools: Утилиты для тестирования (например, pcsc_scan).

Шаг 3: Подключите считыватель

Выключите компьютер.
Физически установите/подключите плату считывателя 5127CK через USB (обеспечьте правильное встраивание/сборку, если используете как плату).
Включите и загрузите Ubuntu.

Шаг 4: Перезапустите демон PC/SC

Включите и перезапустите службу:

code

sudo systemctl enable pcscd sudo systemctl restart pcscd sudo systemctl status pcscd

Проверьте, что он активен (выполняется).

Шаг 5: Проверьте обнаружение

Проверьте распознавание USB:

lsusb | grep -i hid

Ищите 076B:5127 (HID Global VID:PID для 5127CK).
Проверьте журналы ядра:

dmesg | grep -i ccid

Ожидайте вывод вроде usb 1-1: New USB device found, idVendor=076b, idProduct=5127.
Сканируйте наличие считывателей:

pcsc_scan
- Вставьте смарт-карту.
- Ожидается: Списки "HID OMNIKEY 5x27 CK" или аналогично, с деталями ATR карты.
- Нажмите Ctrl+C для выхода.

Если обнаружено, установка завершена! Приступайте к использованию.

Тестирование с приложениями

OpenSC (для PKCS#11/OpenPGP): sudo apt install opensc pcsc-tools. Тест: pkcs11-tool --module /usr/lib/x86_64-linux-gnu/opensc-pkcs11.so --list-slots.
Пользовательские приложения: Используйте API PC/SC (например, через libpcsclite-dev).

Режим клавиатурного тиска (по желанию)

Считыватель 5127CK поддерживает эмуляцию клавиатуры для ввода PIN-кода. Это требует конфигурации:

Установите evtest: sudo apt install evtest.
Определите устройство: ls /dev/input/by-id/.
Дополнительные драйверы не требуются — данные появляются как ввод с клавиатуры.

Устранение неполадок

Проблема	Возможная причина	Решение
Считыватель не отображается в `lsusb`	Проблема с USB-соединением/питанием	Проверьте кабель, порт, dmesg на наличие ошибок. Попробуйте другой USB-порт/хаб.
pcsc_scan не демонстрирует считывателей	pcscd не запущен/несоответствие libccid	Перезапустите pcscd. Обновите libccid: добавьте HID PPA, если необходимо (`sudo add-apt-repository ppa:ludovic-rousseau/pcsc-tools && sudo apt update && sudo apt upgrade libccid`).
"Init failed" или Карта не отвечает	Несовместимость прошивки/CCID (наблюдается на аналогичном 5427CK)	Проверьте поддерживаемые CCID считыватели. Загрузите HID драйвер Linux PC/SC (установите по инструкциям: обычно `make && sudo make install`).
Ошибка прав доступа	Пользователь не в группе `pcscd`	`sudo usermod -a -G pcscd $USER` затем выйдите/войдите снова.
Конфликты с другими считывателями	Несколько устройств	Отредактируйте `/etc/libccid_info.plist` или используйте `reader.conf`.
Специфично для Ubuntu 18.04	EOL репозитории	Вручную установите последнюю версию pcsc-lite из исходного кода: См. PCSC GitHub.

Расширенные функции: Установите проприетарный драйвер HID

Скачайте с драйверов HID.
Извлеките: tar -xzf hid-omnikey-pcsc-linux-*.tar.gz.
Соберите/установите:

code

cd hid-omnikey-*/ make sudo make install sudo ldconfig
Перезапустите pcscd и протестируйте.

Дополнительные ресурсы

Руководство по установке HID OMNIKEY (PDF)
Сайт драйвера CCID (ищите поддержку 5127CK).
Проблемы PC/SC (GitHub) для аналогичных моделей.
Страница продукта HID
Страница man pcscd для Ubuntu

Все еще возникают проблемы? Предоставьте вывод из lsusb, dmesg | grep ccid и pcsc_scan для поддержки.
