В этой статье приведены характеристики контроллера Legacy 3000U USB

Смотрите информацию ниже для характеристик контроллера Legacy 3000U USB

Напряжение и ток питания

• +5 В постоянного тока, номинально (+4,35 до +5,25 В постоянного тока)
• 50 мА, типично при +5 В постоянного тока. Средняя мощность рассеяния составляет 0,25 Вт, типично
• Питание получено от 5V на разъеме USB. Внешний блок питания не требуется.
• Общее требование к шуму и пульсациям должно быть менее 100 мВ (p-p) для частот ниже 1 МГц и менее 50 мВ (p-p) для частот выше 1 МГц.

Интерфейс
• USB Hi-Speed
• Совместим с Plug and Play

Режимы работы
• Протокол AccuTouch SmartSet
• Режимы начального/потока/неприкасаясь/включения оси Z

Разрешение касания
• Приблизительно 4096x4096, 12-битное разрешение

Время преобразования
• Приблизительно 8.6 мс на набор координат

Надежность
• MTBF более 250 000 часов согласно MIL-HDBK-217-F2, используя метод расчета стресса компонентов для земли в благоприятной окружающей среде при температуре 25°C

Экологические условия

Температура
• Рабочая: 0°C до 65°C
• Хранение: -25°C до 85°C

Влажность
• Рабочая: 10% до 90% RH, без конденсации
• Хранение: 10% до 90% RH, без конденсации

Высота эксплуатации
• Максимум 10 000 футов

Удары и вибрация
• Стандарт ISTA 2A для ударов
• Трехосная синусоида, 50Гц до 2кГц, 1G, 2 минуты/октава с задержкой на резонансе

ESD
• Согласно EN 6100-4-2 1995: Уровень 4. Контактный разряд 8 кВ, воздушный разряд 15 кВ для USB и разъема экрана

Горючесть
• Подложка печатной платы имеет оценку 94V0. Все пластиковые компоненты, такие как разъемы и коннекторы, также имеют оценку 94V0.
• Кроме того, схемы защищены Polyswitch компании Raychem, которые являются компонентами, признанными UL.

Физические характеристики

Конструкция
• Четырехслойный поверхностный монтаж с внутренним земляным контуром для подавления ЭМИ

Размеры
• Общая ширина: 2.28 дюйма (57.9 мм)
• Общая длина: 3.50 дюйма (88.9 мм)
• Общая высота: 0.65 дюйма (16.5 мм)
• Все монтажные отверстия являются прорезными для соединения с шасси. Смотрите чертежи в конце этого документа.

Разъемы и определения контактов
• Конфигурация разъема позволяет установить контроллер в линии между сенсорным экраном и USB-хабом или хост-устройством.

Разъем USB на выходе

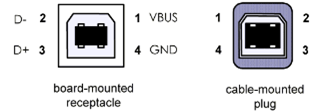

Разъем USB, P2, является разъемом USB серии "B", как указано в разделе 6.5 спецификации USB, версия 1.1. Контакты нумеруются, как показано на рисунке ниже.
Рисунок 1. P2, разъем для платы USB и разъем для кабеля



Таблица 1. Номера контактов разъема USB и названия сигналов



Разъем сенсорного экрана
Разъем сенсорного экрана, P3, — это однорядный разъем с пятью контактами с квадратными контактами 0,025 дюйма, расположенными на расстоянии 0,100 дюйма. P3 соединяется с гнездом на кабеле сенсорного экрана AccuTouch. Контакты нумеруются, как показано на рисунке ниже.
Рисунок 2. P3, разъем для кабеля сенсорного экрана AccuTouch, установленный на плате, и разъем для кабеля

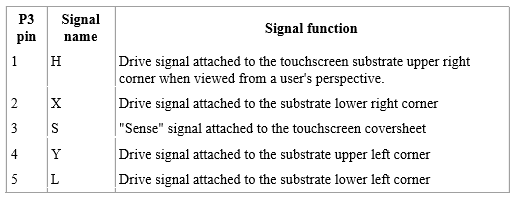

Таблица 2. Номера контактов разъема сенсорного экрана AccuTouch и описания сигналов



Характеристики диагностического LED
Контроллер CTR-300000-AT-USB-00 имеет два индикатора статуса LED.
Зеленый LED (D1) указывает статус контроллера следующим образом:



Второй LED (D6) указывает статус USB следующим образом:



Одобрения агентств
• Контроллеры Elo являются "CNR/USR" компонентами, признанными UL для США и Канады, категория NWGQ2, Оборудование информационных технологий, включая бизнес-оборудование.
• Контроллеры Elo сертифицированы TÜV Bauart как компоненты.
• Контроллер 3000U прошел тестирование на соответствие требованиям лимитов класса B по части 15 FCC с хорошим запасом.
• В зависимости от приложения может потребоваться уделить особое внимание заземлению системы и экранированию, и может потребоваться использование ферритовых подавляющих бусин.

Чертежи
Следы монтажных площадок

Вид сверху

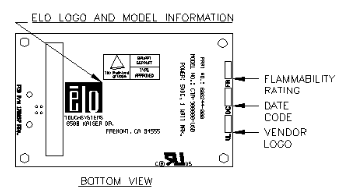

Вид снизу


Вид сбоку


Примечание: значения вида сбоку представляют собой типичные размеры.
