В этой статье представлено описание и объяснение работы технологии AccuTouch от Elo

Смотрите информацию ниже для объяснения работы технологии AccuTouch.

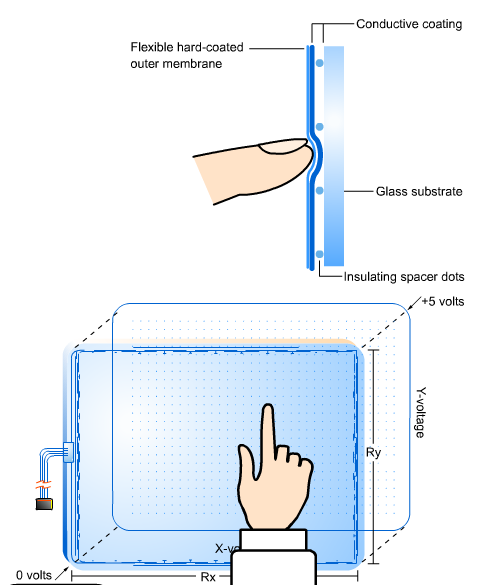

Части сенсорного экрана
Пятипроводной резистивный сенсорный экран AccuTouch использует стеклянную панель с ровным резистивным покрытием. Толстый полиэстеровый защитный слой плотно подвешен над стеклянной подложкой, разделенной небольшими прозрачными изолирующими точками. Защитный слой имеет жесткое, прочное покрытие снаружи и проводящее покрытие внутри.

Что происходит при касании
Когда экран касается, он прижимает проводящее покрытие защитного слоя к покрытию на стекле, устанавливая электрический контакт. Произведенные напряжения являются аналоговым представлением затронутой позиции.

Как контроллер сенсорного экрана интерпретирует измерения экрана
Когда контроллер ожидает касания, резистивный слой сенсорного экрана имеет смещение +5V через четыре выводных линии, а защитный слой заземлен через высокое сопротивление. Когда сенсорный экран не касаются, напряжение на защитном слое равно нулю. Уровень напряжения защитного слоя непрерывно преобразуется аналогово-цифровым преобразователем (АЦП) и контролируется микропроцессором на контроллере.

Когда сенсорный экран касаются, микропроцессор обнаруживает рост напряжения защитного слоя и начинает преобразование координат следующим образом:

A    Микропроцессор подает напряжение X на сенсорный экран, применяя +5V к контактам H и X и заземляя контакты Y и L. Аналоговое напряжение, пропорциональное X (горизонтальной) позиции касания, появляется на защитном слое на контакте S разъема сенсорного экрана. Это напряжение цифритизируется АЦП и подвергается алгоритму усреднения, затем сохраняется для передачи к хосту.
B    Затем микропроцессор подает напряжение Y на сенсорный экран, применяя +5V к контактам H и Y и заземляя контакт X и L. Аналоговое напряжение, пропорциональное Y (вертикальной позиции касания), теперь появляется на защитном слое на контакте S разъема сенсорного экрана. Этот сигнал преобразуется и обрабатывается, как описано выше для позиции X

Почему алгоритм усреднения важен
Алгоритм усреднения уменьшает шум, вызванный дребезгом контакта при установлении и разрыве контакта с сенсорным экраном. Последовательные образцы X и Y тестируются, чтобы определить, что их значения отличаются не более чем на определенный диапазон. Если один или несколько образцов выходят за этот диапазон, образцы отбрасываются, и процесс перезапускается. Это продолжается до тех пор, пока несколько последовательных образцов X (затем Y) не окажутся в пределах диапазона. Среднее значение этих значений используется как координаты X и Y соответственно.

Как только получены независимые образцы X и Y, образцы координат отбираются, чтобы устранить влияние шума. Если образец не попадает в внутренний диапазон, все координаты X и Y отбрасываются и последовательность независимых X и Y перезапускается. Как только получены приемлемые координаты, устанавливается средняя координата и передается хост-процессору.

Выравнивание видео
Значения X и Y аналогично декартовым координатам, где X увеличивается слева направо, а Y увеличивается снизу вверх. Эти абсолютные координаты произвольны и не масштабированы, и будут немного варьироваться от сенсорного экрана к сенсорному экрану. Контроллер AccuTouch может быть откалиброван для выравнивания видео. Это выравнивает систему координат сенсорного экрана с изображением на дисплее, переориентирует каждую ось и масштабирует координаты перед их передачей хост-компьютеру.

Измерения по осям X и Y происходят от стекла
Пятипроводная технология AccuTouch использует нижнюю стеклянную подложку для измерений по осям X и Y. Гибкий защитный слой действует только как зонд для измерения напряжения. Это означает, что сенсорный экран будет продолжать работать правильно даже при неравномерности проводящего покрытия защитного слоя. Результат - точный, прочный и надежный сенсорный экран, который обеспечивает работу без дрейфа.
