В этой статье объясняется управление питанием PoE и функциональность USB-портов I-Series 2.0/3.0 с использованием модуля Elo PoE

Смотрите прикрепленный .pdf-документ, описывающий, как управлять портами из EloView при использовании модуля Elo PoE.

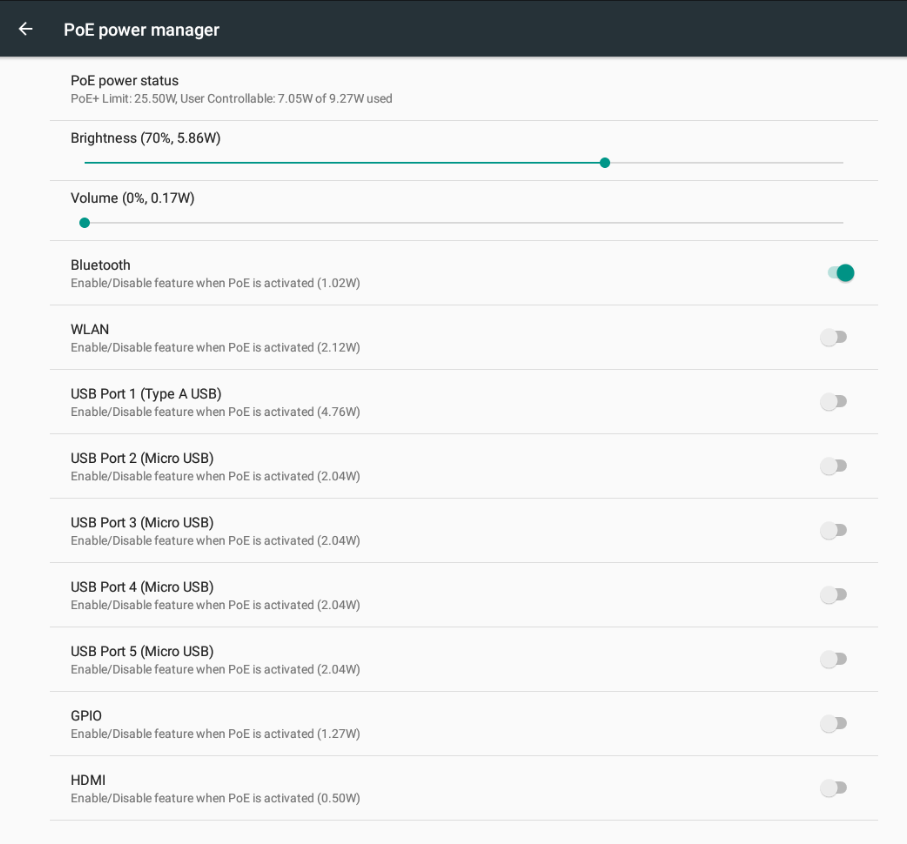

Начиная с Khaki (3.44.34), команда разработчиков Elo представила концепцию управления питанием PoE и начала включать апплет на стороне устройства, расположенный в настройках Android, под названием "Менеджер питания PoE."



Если устройство загружается под питанием PoE, менеджер становится активным и определяет, как управлять следующими функциями на основе требований к потреблению энергии: Яркость, Громкость, Bluetooth, Wi-Fi, USB-порты 1-5, GPIO и HDMI.

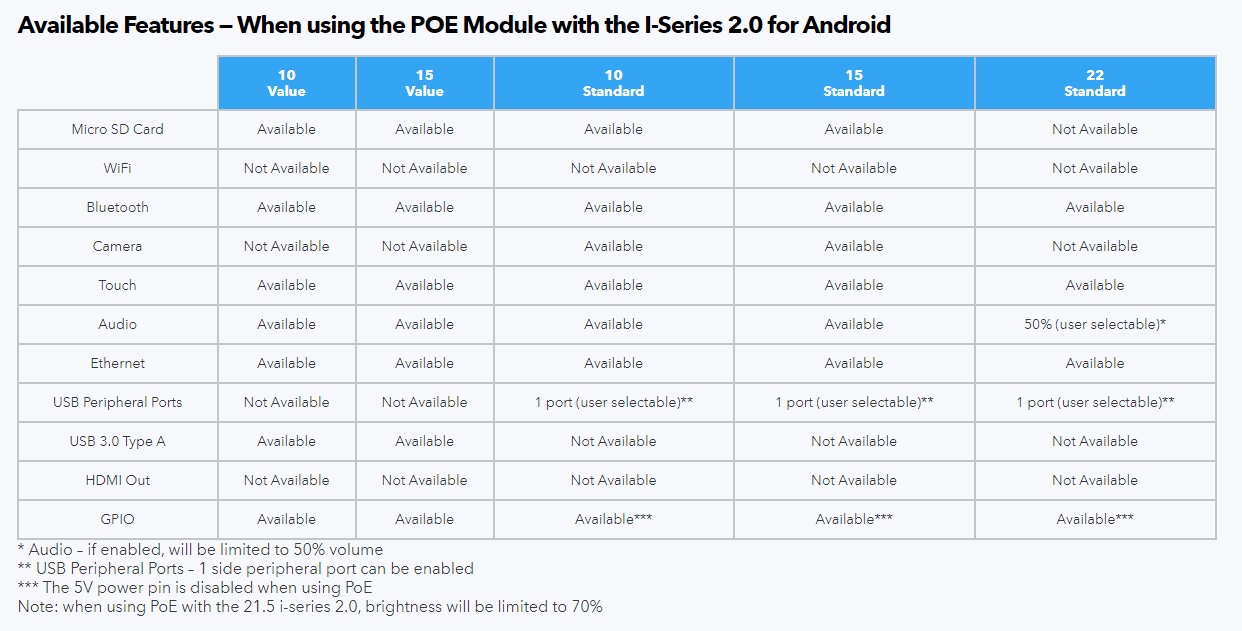

Вот график справки, который показывает доступные конфигурации в зависимости от типа продукта:



Распространенная проблема, с которой вы можете столкнуться, заключается в том, что при обновлении до Khaki/K1 USB-порты отключаются, и подключенные периферийные устройства теряют соединение - независимо от того, что может сказать конфигурация периферийных устройств в портале EloView.

С добавлением Менеджера питания PoE в Khaki/K1 устройства по умолчанию переключатся на все USB-порты, отключенные при работе под питанием PoE. Даже если у вас есть существующая группа или конфигурация устройства, она будет проигнорирована, так как вкладка конфигурации периферийных устройств в портале EloView будет выглядеть так же, как до завершения обновления OTA. Чтобы исправить это несоответствие настроек, вам нужно определить, какой порт будет использоваться.

На данном этапе у вас есть следующее: USB-порты на стороне устройства все отключены, настройки в портале EloView, вероятно, будут неверными и отразят вашу предыдущую конфигурацию.

Используя устройство размером 22", только один USB-порт может быть активным, когда оно питается от PoE.

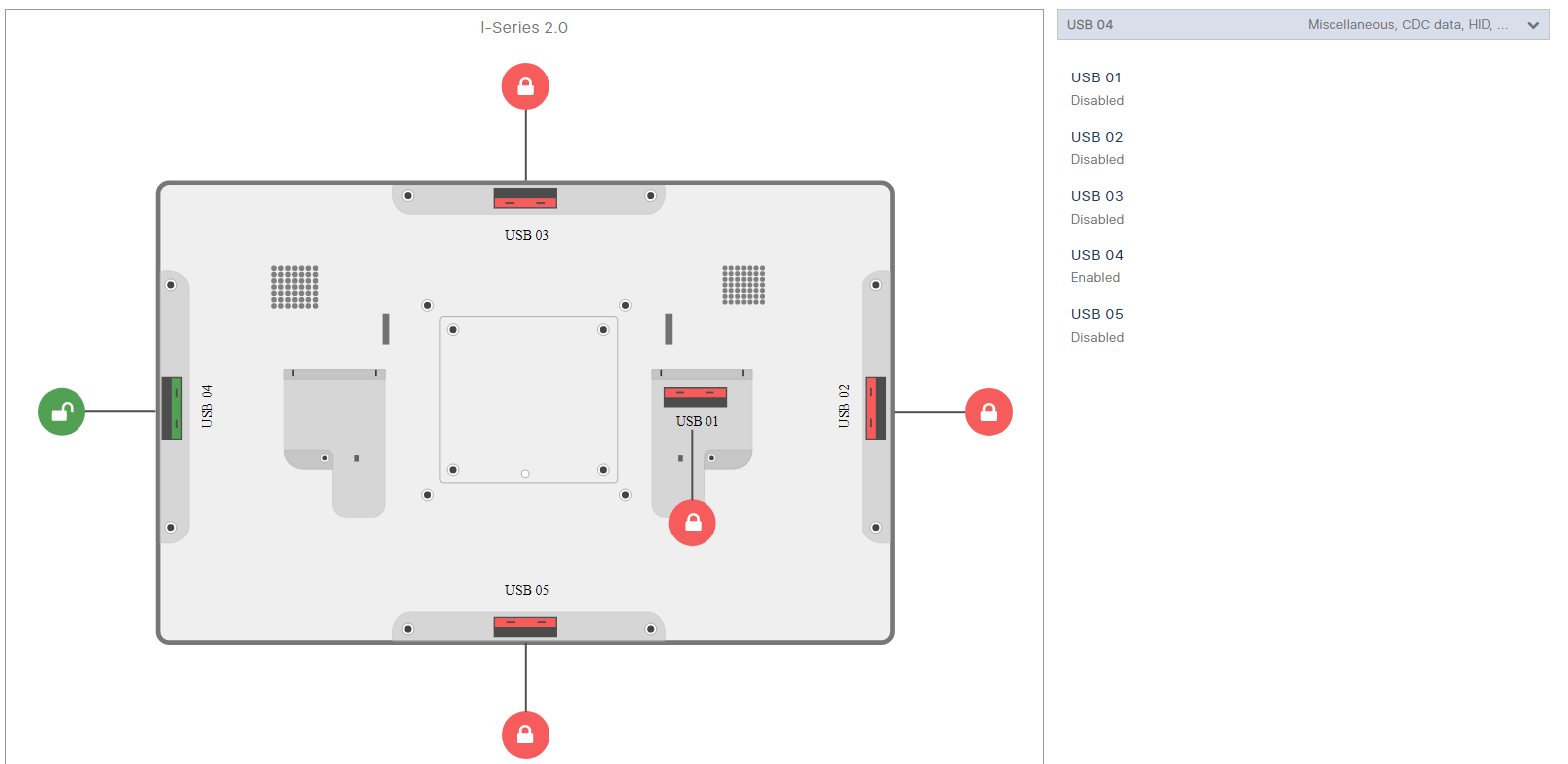

Чтобы исправить несоответствие настроек, пользователи должны определить, какой порт они хотят активировать, и отключить все остальные порты из EloView Portal - Конфигурация периферийных устройств. Это действие отправит обновление на устройство и выровняет устройство(а) с пользовательским интерфейсом портала.



Если все будет выполнено правильно, Менеджер питания PoE правильно отразит активный порт, и USB-периферия снова подключится. Смотрите изображение выше для примера активного порта 4 с подключенным сканером 2D-штрих-кодов.

Что наиболее важно, если вы попытаетесь включить больше портов, чем разрешено Менеджером питания PoE из портала EloView, запрос будет полностью проигнорирован, и ничего не будет работать. Некоторые пользователи могут попробовать изменить настройки на уровне устройства, чтобы выделить дополнительную мощность, чтобы разрешить использование более одного порта. Это возможно, но потребует ручного взаимодействия с устройством и не может быть изменено удаленно в EloView.
