В этой статье представлена информация о Elo P/N: E413396, комплект адаптера PoE 4.0

Ниже представлена информация о Elo P/N: E413396, комплект адаптера PoE 4.0

Модуль PoE (Power Over Ethernet) поддерживает выход DC с диапазоном 20V и функциональность Ethernet. Мощность составляет 25.5W в среднем. Технология включает электрическую мощность на линии данных LAN, позволяя передавать рабочую мощность, а также обеспечивать связь по данным через терминалы по стандартной кабельной инфраструктуре.

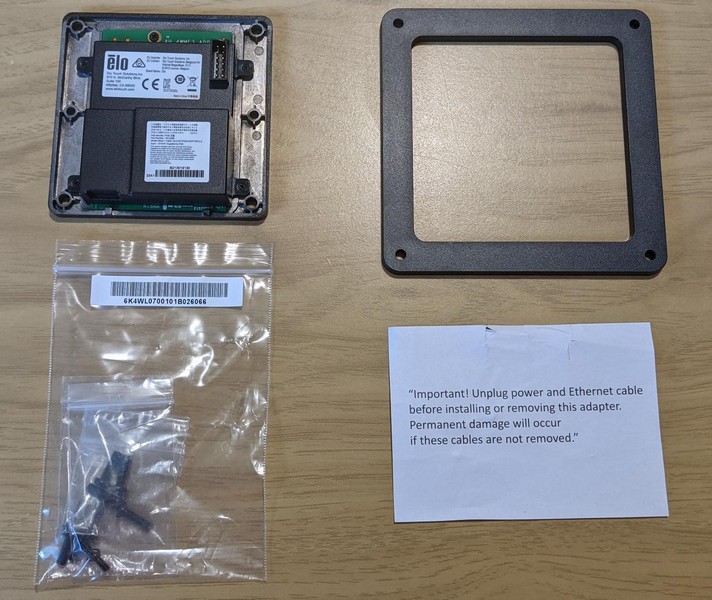

Содержимое комплекта
Этот комплект включает все части, указанные ниже:

1. 1x Руководство по быстрой установке (E988344 QIG, i-серия 4.0 POE)
2. 2x винта M3x8mm (плоская головка, в пакете с застежкой, с этикеткой)
3. 4x винта M4x12mm (плоская головка, в пакете с застежкой, с этикеткой)
4. 4x винта M4x12mm (с округлой головкой, в пакете с застежкой, с этикеткой)

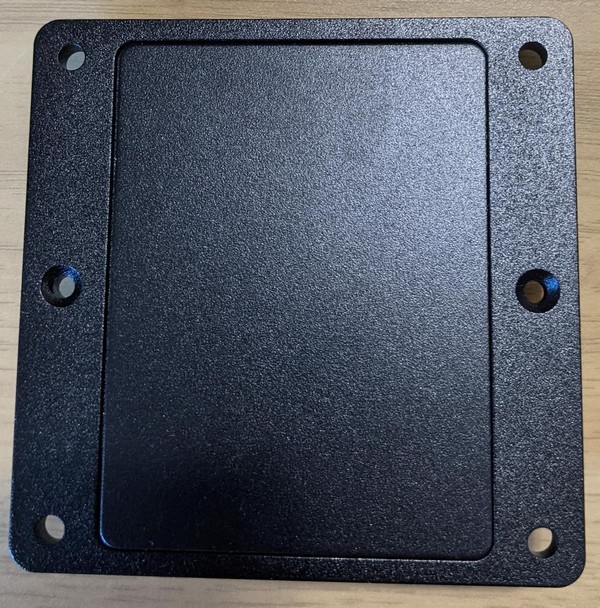

5. 1x Прокладка POE
6. Предупредительная наклейка "Важно! Отключите питание и Ethernet-кабель перед установкой или удалением этого адаптера. Постоянное повреждение произойдет, если эти кабели не будут удалены."

Спецификации

• Стандарты
  • IEEE802.3, 10BASE T/1000BASE-T IEEE802.3u,100BASE-TX
  • IEEE802.3at, Power over Ethernet
  • Средство передачи,
  • RJ-45 (10/100BASE-T): Cat.3, 4, 5 UTP/STP RJ-45 (1000BASE-T): Cat.5, 5e, 6,7 UTP/STP
• Эффективность
  • Эффективность изолированного источника питания 85%
• Температура
  • Рабочая температура (независимо от высоты): 0°C до 40°C
  • Не рабочая температура (независимо от высоты): -20°C до 70°C
  • Защита +/-15KV изоляции Ethernet для защиты от ESD/перенапряжения OTP, SCP, OCP защита Изоляция, 1500Vrms

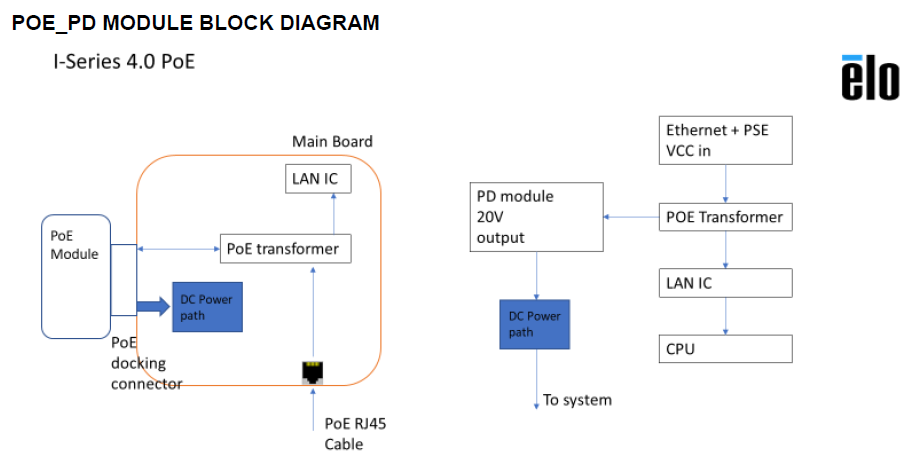

Блок-схема PoE

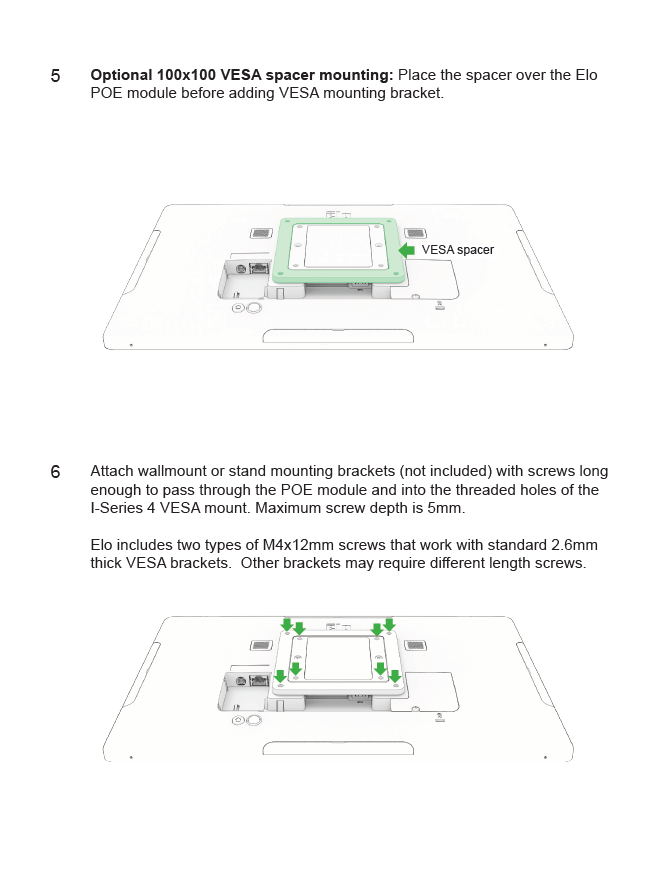

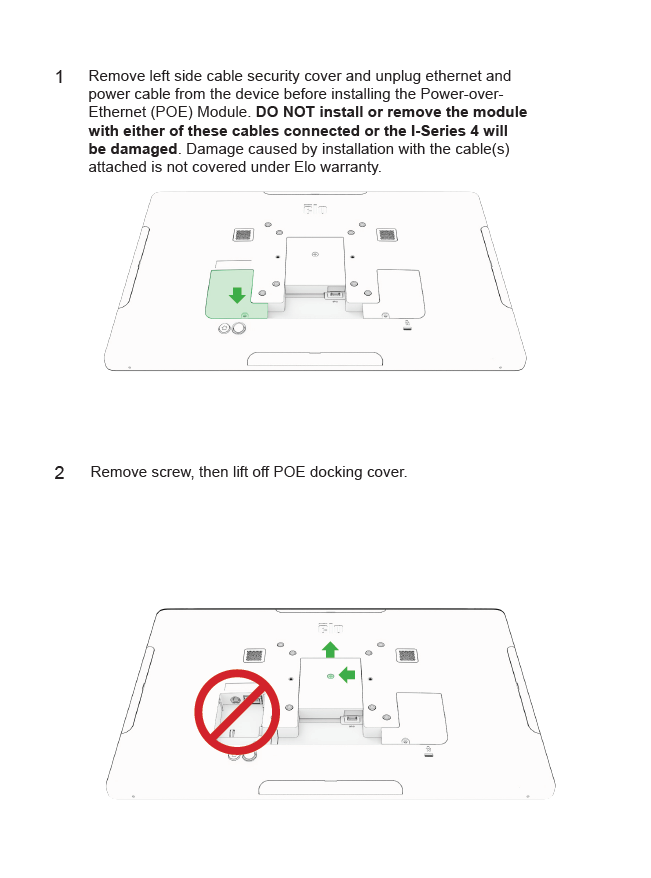

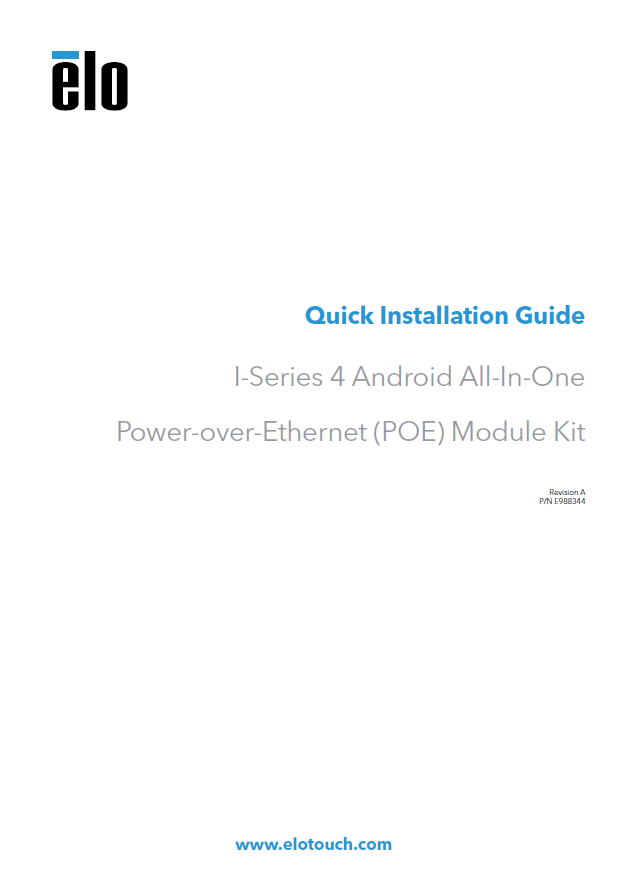

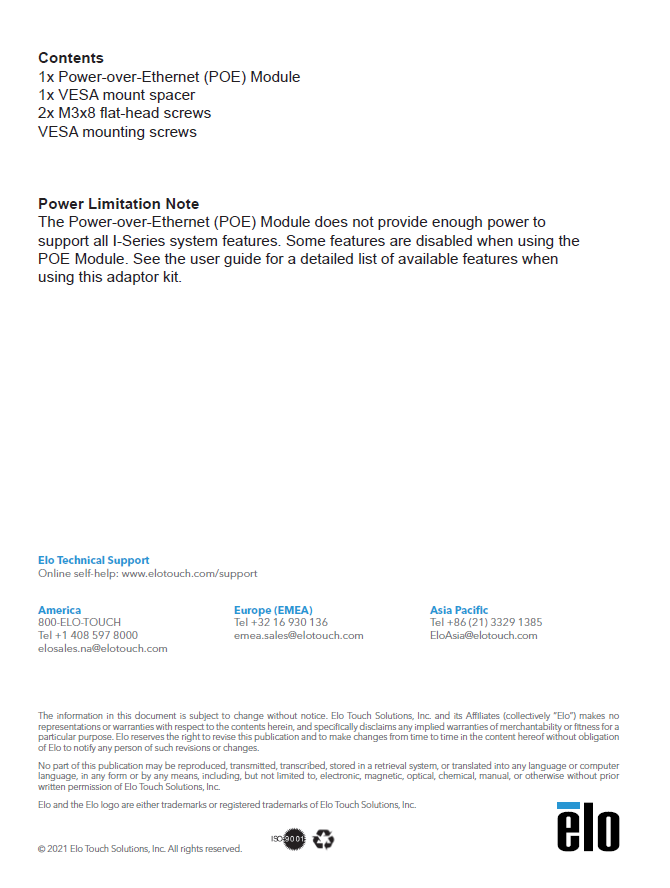

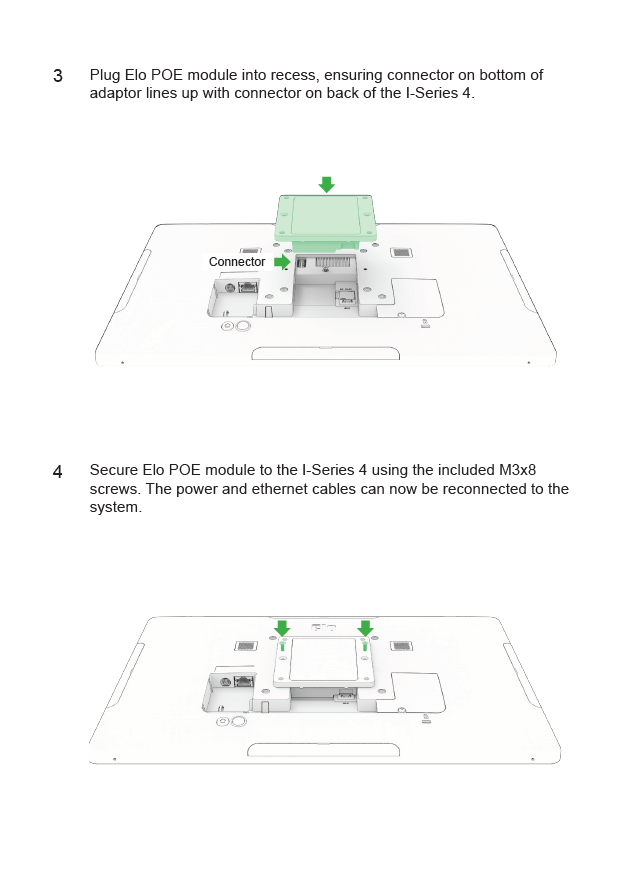

Руководство по быстрой установке

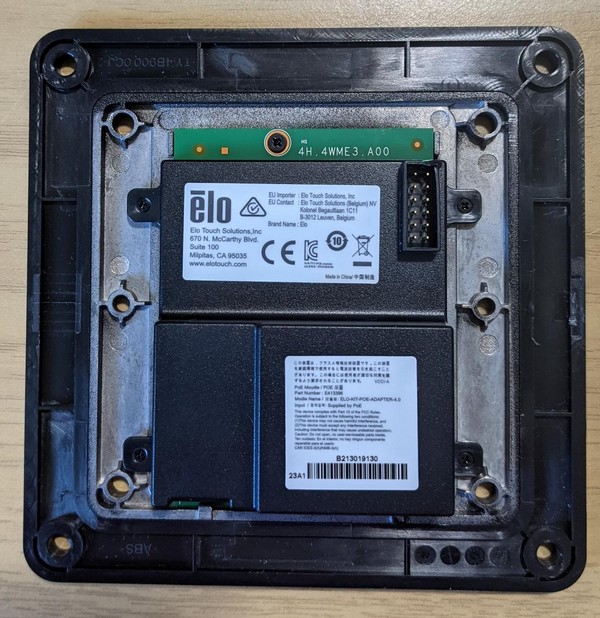

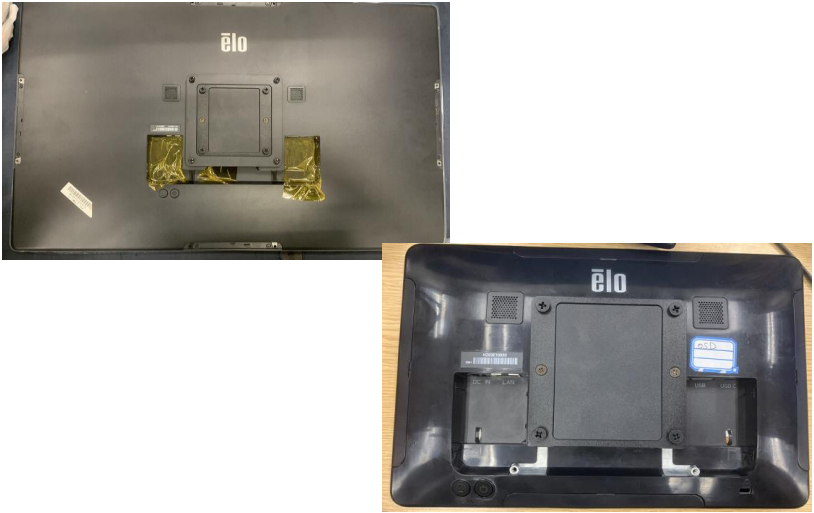

Фотографии
