В этой статье объясняется, как обновить прошивку на сенсорном экране ET6553L

Пожалуйста, выполните следующие шаги, чтобы обновить прошивку на сенсорных экранах ET6553L:

Смотрите прилагаемые инструменты обновления и файл прошивки

Этот документ описывает процесс обновления прошивки контроллера касания на ET6553L с использованием инструмента eGalax, MP600674.

Некоторые устройства могут отображать разрывы линий при рисовании или перетаскивании по экрану. Проблема может быть временной и трудной для воспроизведения во время тестирования. Чтобы устранить это, все устройства со старой версией прошивки контроллера, версии 07_T1, должны быть обновлены до текущей версии 09 или новее.

 1.    Инструменты:

1.    ПК с ОС Windows (Windows 7/ Windows 10)

2.    USB-кабель типа A к B

3.    Файл прошивки контроллера касаний - E131176 S/W, PCFG FILE, CTR-8351XX, ET6553L.(PCFG0056_v09.82HM100)

4.    Инструмент загрузки прошивки - MP600674 TEST TOOL, PCAP TOUCH CONTROLLER, CTR-8351XX, ДЛЯ E555516 ET6553L (программный инструмент EGALAX)

5.    USB флеш-накопитель (необязательно)

2.     Процедура обновления:

1.    Поместите папку MP600674 (инструмент EGALAX) на тестовый компьютер

2.    Подключите ПК к монитору (через USB; устройство должно быть включено)

3.     Откройте папку с именем Test Tool_PCFG0056v09

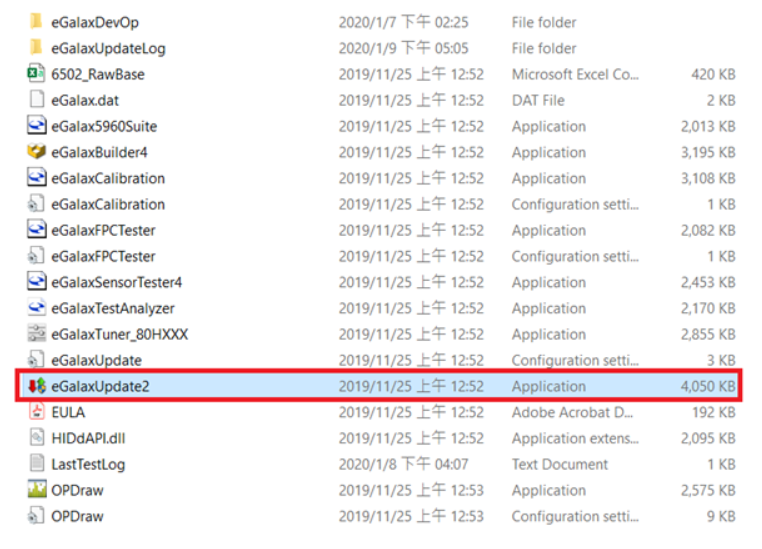

d. Дважды щелкните на "eGalaxUpdate2.exe", чтобы начать процесс обновления.

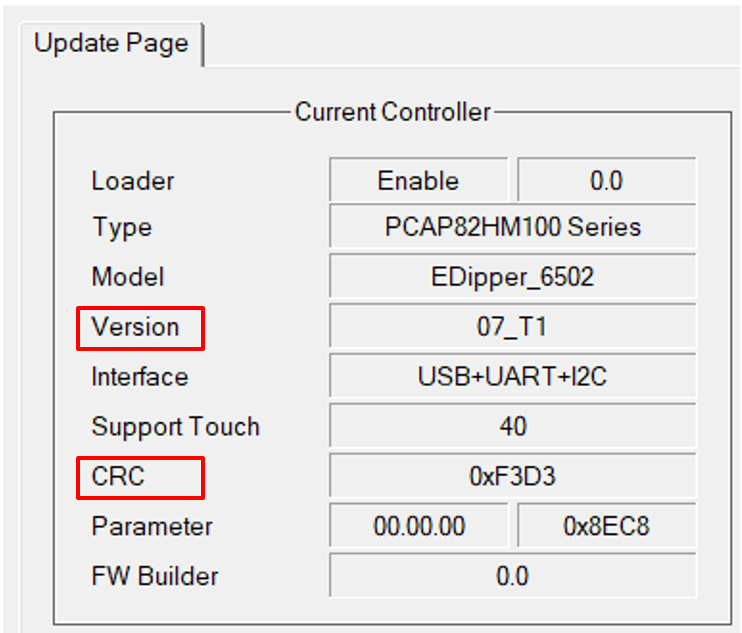

Проверьте версию контроллера 07_T1 и CRC 0xF3D3.


e. Проверьте версию контроллера 07_T1 и CRC 0xF3D3.

1.    Если да, перейдите к следующему шагу

2.    Если версия 09 и CRC 05x59A7 , прошивка не нуждается в обновлении. Устройство можно вернуть в упаковку.

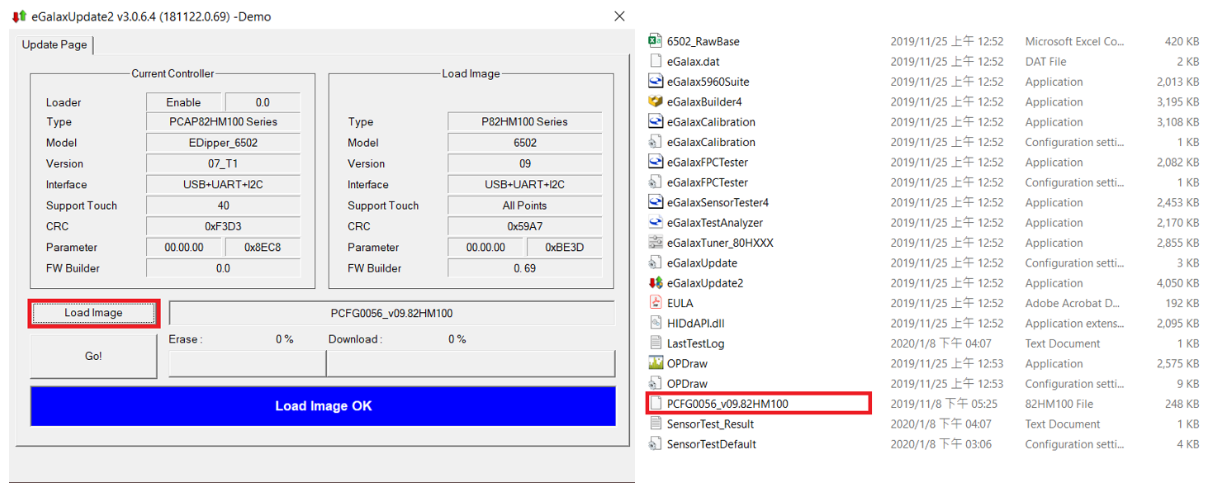

f. Нажмите загрузить изображение, затем выберите файл прошивки PCFG0056_v09.82HM100. Проверьте, что загрузка изображения прошла успешно.

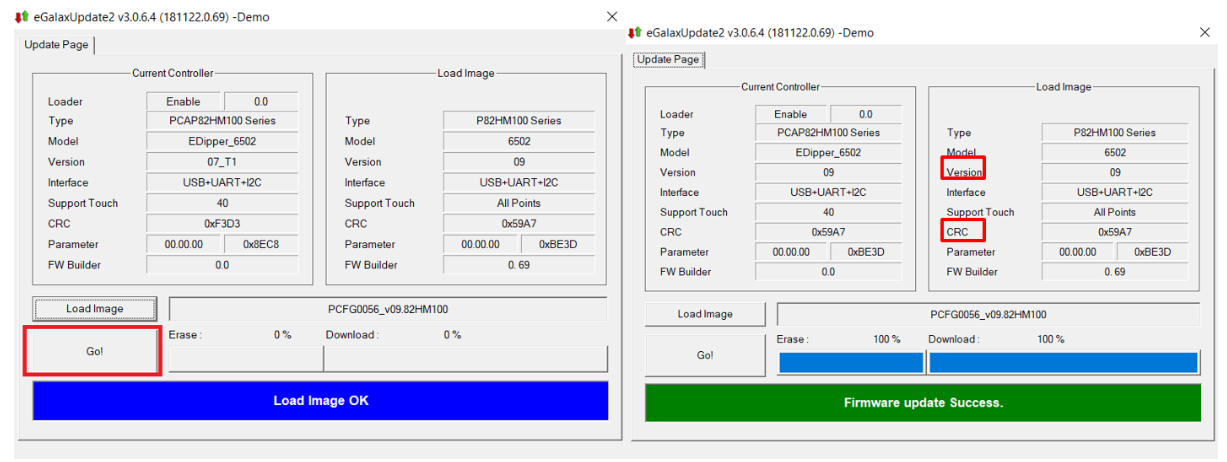

g. Нажмите Go!

1.    Программа отобразит серии экранов. После завершения проверьте следующее:

1.    Успешное обновление прошивки, Версия (09) и CRC ( 05x59A7)

2.    Если успешно, закройте программу и перейдите к шагу H

3.    Если загрузка не удалась, повторите шаги E-G

h. Перезагрузите устройство и выполните стандартные тесты функциональности касания. Если пройдены, отключите питание устройства и повторно упакуйте.
