В этой статье приведены характеристики контроллера шины E281-4035 IntelliTouch
Смотрите ниже характеристики контроллера шины E281-4035 IntelliTouch.

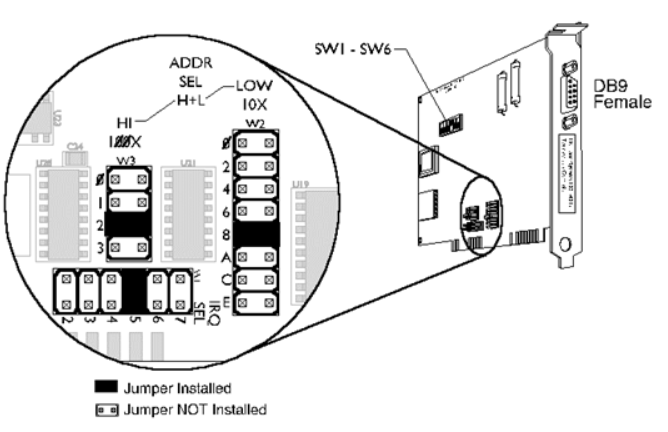

Контроллер E281-4035 использует только четыре последовательных порта ввода-вывода, но занимает 32 (0x20) последовательных порта ввода-вывода. Базовый адрес I/O выбирается с помощью перемычек W3 и W2. В приведённом выше примере базовый адрес I/O равен 280H (значение по умолчанию от завода).
(значение W3 x 100) + (значение W2 x 10)
(2 x 100) + (8 x 10) = 280H
Перемычка W1 выбирает IRQ. В приведённом выше примере выбран IRQ 5.
Настройки переключателей
1 Значение по умолчанию от завода |
Требования к питанию
- 5 VDC (±5%) @ 0.3 Ампер
- 12 VDC (-5%, +10%) @ 0.1 Ампер
- -12 VDC (±10%) @ 0.04 Ампер
- Пульсации для всех напряжений <0.150 v="V" p-p="p-p"></0.150>
