В этой статье приведены характеристики для P/N: E538507: ELO-KIT-CABLE-DVI-D-to-HDMI

Смотрите ниже характеристики для P/N: E538507: ELO-KIT-CABLE-DVI-D-to-HDMI

E538507

• Описание: комплект кабелей Elo, кабель DVI-D на HDMI1.4
• Кабель DVI-D на HDMI должен включать два типа разъемов на кабеле. С одной стороны должен быть стандартный разъем DVI-D (Single Link) male, а с другой стороны - стандартный разъем HDMI 1.4 Type A male.
• Длина: 1.8m (6 футов)
• Цвет: Черный
• Все кабели и разъемы должны соответствовать требованиям PC-99

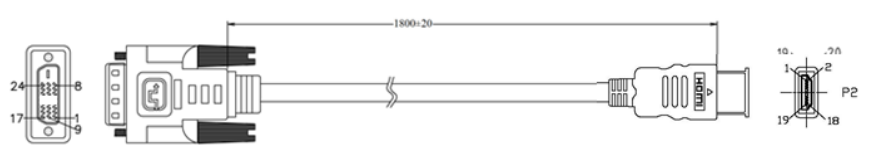

Чертежи:

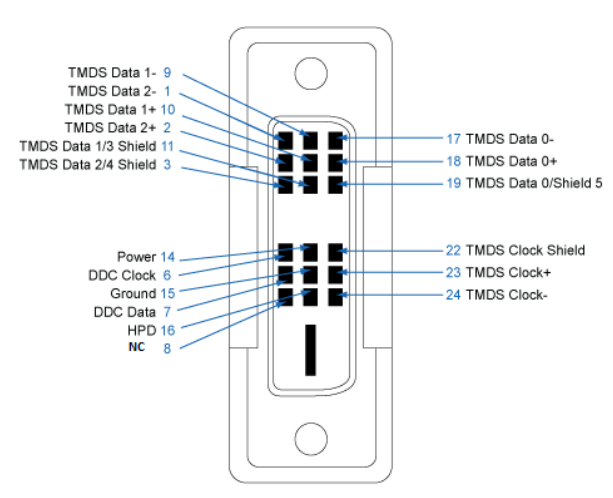

Схема проводки DVI-D (Single Link) должна быть следующей:

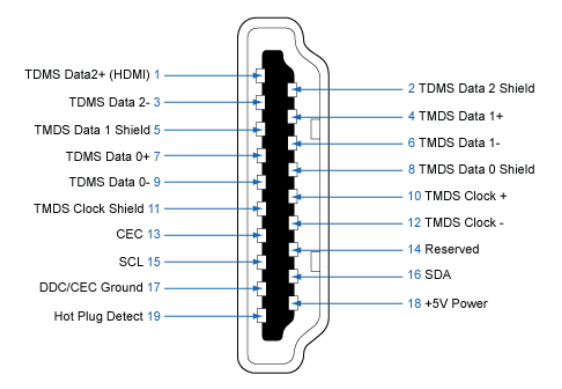

Схема проводки стандартного HDMI 1.4 Type A должна быть следующей:
