В данной статье представлены характеристики для P/N: E583090: ELO-KIT-CABLE-DVI-D-to-DP

Ниже представлены характеристики Elo P/N: E583090: ELO-KIT-CABLE-DVI-D-to-DP.

E583090

• Описание: 1.8м кабель DVI-D к DisplayPort для видео
• Кабель DVI-D к DisplayPort должен включать два типа разъемов. С одной стороны должен быть стандартный разъем DVI-D (Dual Link) мужского типа, а с другой стороны - стандартный разъем DisplayPort 1.2 мужского типа.
• Длина: 1.8м (6 футов)
• Цвет: Черный
• Все кабели и разъемы должны соответствовать стандарту PC-99

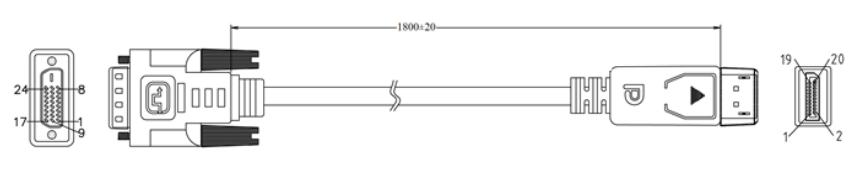

Чертежи:

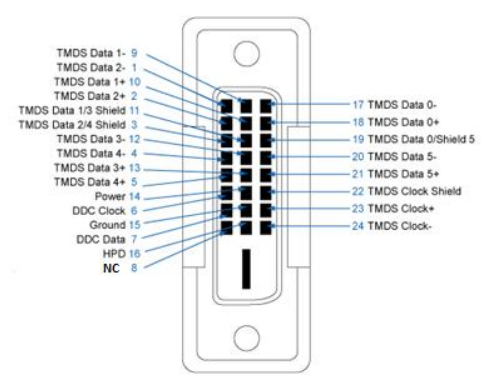

Схема подключения DVI-D (Dual Link) должна быть следующей:

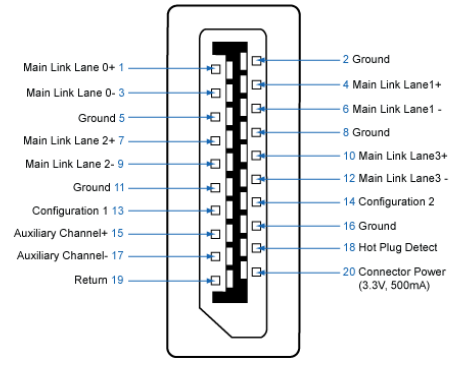

Схема подключения стандартного DisplayPort 1.2 должна быть следующей:
