В этой статье приведены шаги для тестирования GPIO на устройствах Elo I-Series 4.0 для Android.

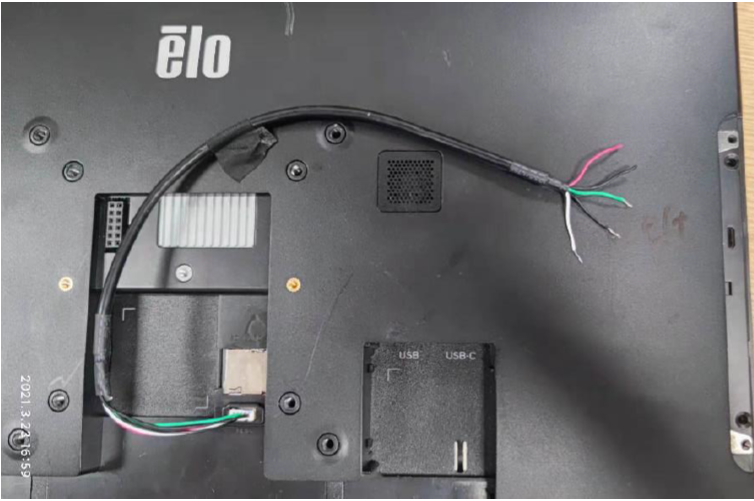

- Используйте набор кабелей GPIO: P/N: E211544 или аналогичный кабель. Запустите приложение ELO Peripheral Test и вставьте кабель GPIO в соединение GPIO на задней панели устройства I-Series 4.0.
| Шаг | Действие | Ожидаемый результат |
|---|---|---|
| a | Соедините белый провод с черным | GPIO81 должен перейти в состояние Low |
| b | Соедините зеленый провод с черным | GPIO82 должен перейти в состояние Low |
| c | Измерьте напряжение на красном проводе | Должно показывать 5V |
| d | Установите выход GPIO80 в состояние Low | Напряжение должно упасть до 0V |
