В этой статье представлены технические характеристики Elo P/N: E583288: ELO-KIT-CABLE-HDMI-to-DP

Ниже представлены характеристики для Elo P/N: E583288 - ELO-KIT-CABLE-HDMI-to-DP.

• Описание: Кабель HDMI к DisplayPort длиной 1,8 м
• Кабель HDMI к DisplayPort должен включать два типа разъемов. С одной стороны должен быть стандартный разъем HDMI 1.4 Type A (мужской), а с другой стороны - стандартный разъем DisplayPort 1.2 (мужской).
• Длина: 1,8 м (6 футов)
• Цвет: Черный
• Все кабели и разъемы должны соответствовать стандарту PC-99

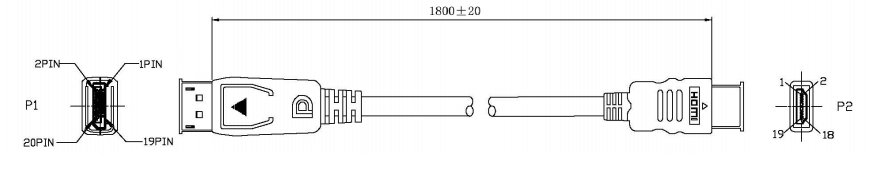

Чертежи:

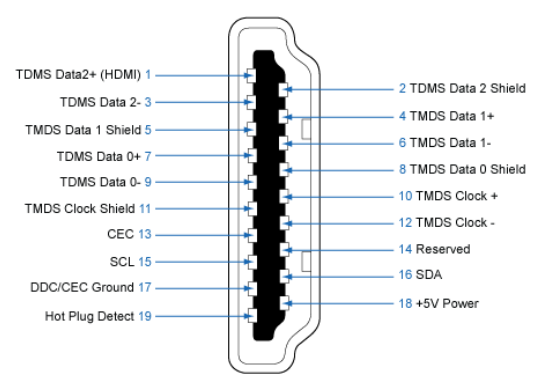

Схема подключения стандартного разъема HDMI 1.4 Type A:

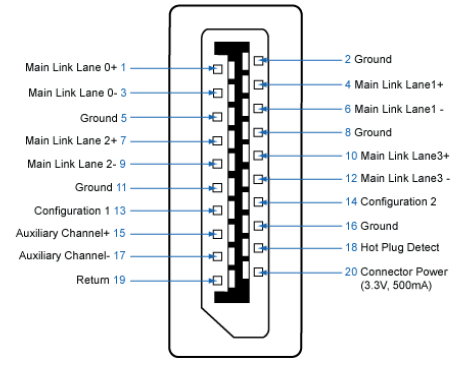

Схема подключения стандартного разъема DisplayPort 1.2:
