В этой статье приведены шаги, которые необходимо выполнить для установки 0702L на задней части устройства i-Series 4.0

Шаги для установки сенсорного монитора Elo 0702L в качестве клиентского дисплея на задней части стойки i-Series 4.0.

Необходимое оборудование

• Артикул: E796382, сенсорный монитор 0702L
• Планшет Elo i-Series 4.0 со стойкой
• 4 винта Phillips M4 x 0.5 x 18 мм
• Отвертка Phillips

Необходимое ПО

• DisplayLink Presenter для Android

Шаги

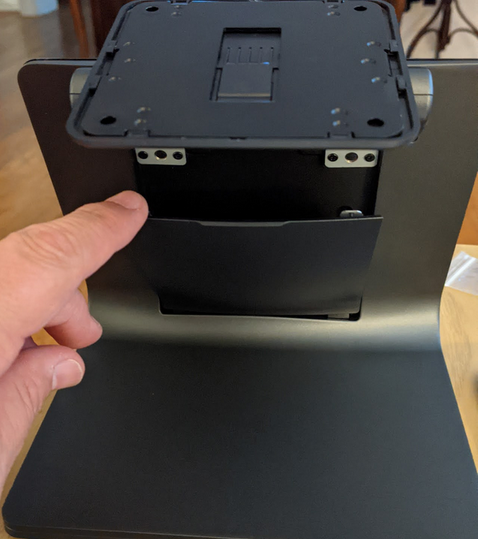

1. Снимите крышку кабеля с передней части стойки

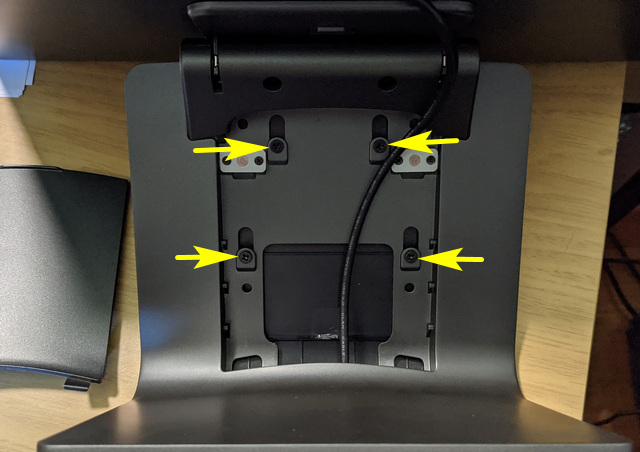

2. Удалите 4 винта, указанных ниже

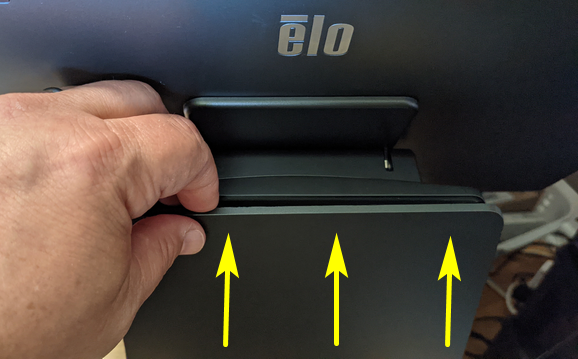

3. Сдвиньте заднюю крышку вверх и снимите со стойки

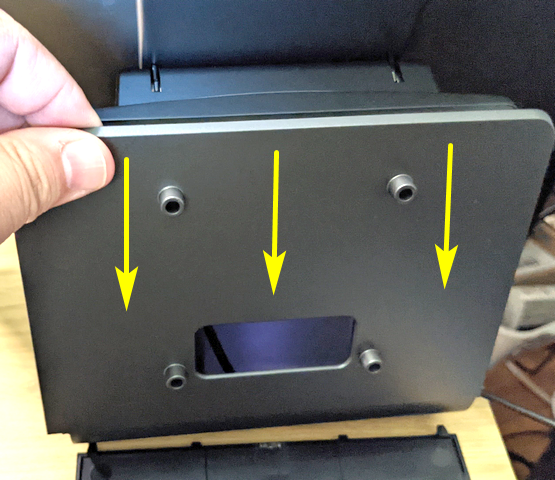

4. Опустите адаптер крепления VESA 75 мм на заднюю часть стойки

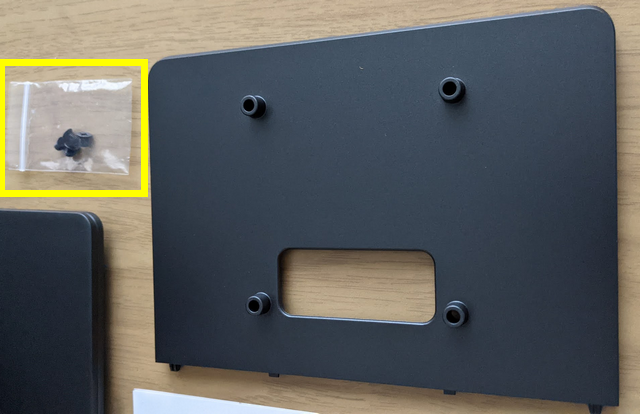

5. Используйте винты Phillips, которые шли в комплекте со стойкой i-Series 4.0, чтобы закрепить адаптер VESA на стойке

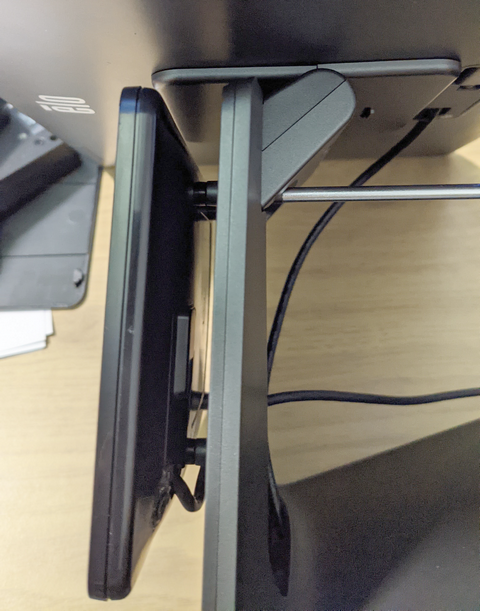

6. Совместите сенсорный монитор 0702L с 4 монтажными шпильками на адаптере VESA и закрепите винтами Phillips M4 x 18 мм




7. Проложите Y-кабель 0702L через маршрут кабеля на стойке и подключите USB-коннекторы к USB-хабу i-Series 4.0

8. Установите крышку кабеля обратно на переднюю часть стойки

9. Скачайте и установите приложение DisplayLink Presenter

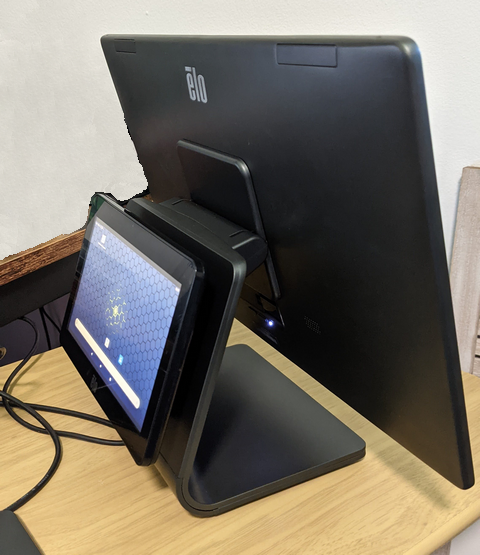

10. Сенсорный монитор 0702L теперь должен полностью функционировать
